4 Câblage
#
Danger !
• Seul un électrotechnicien est habilité à effectuer le raccordement électrique.
• Il doit avoir lu le présent manuel de mise en service et en respecter les instructions.
• Avant de commencer le raccordement, assurez-vous qu'aucun câble n'est sous tension.
4. 1 Raccordement direct à un transmetteur
Raccordez la cellule au moyen du câble de mesure CPK9-N*A1B (avec PAL interne) selon le
schéma de raccordement suivant. Suivez également les instructions du manuel de mise en ser-
vice du transmetteur.
Câble avec connecteur embrochable TOP68
Broche
1
2
3
4
5
6
S
* Les fils blancs et jaunes sont raccordés au connecteur TOP68.

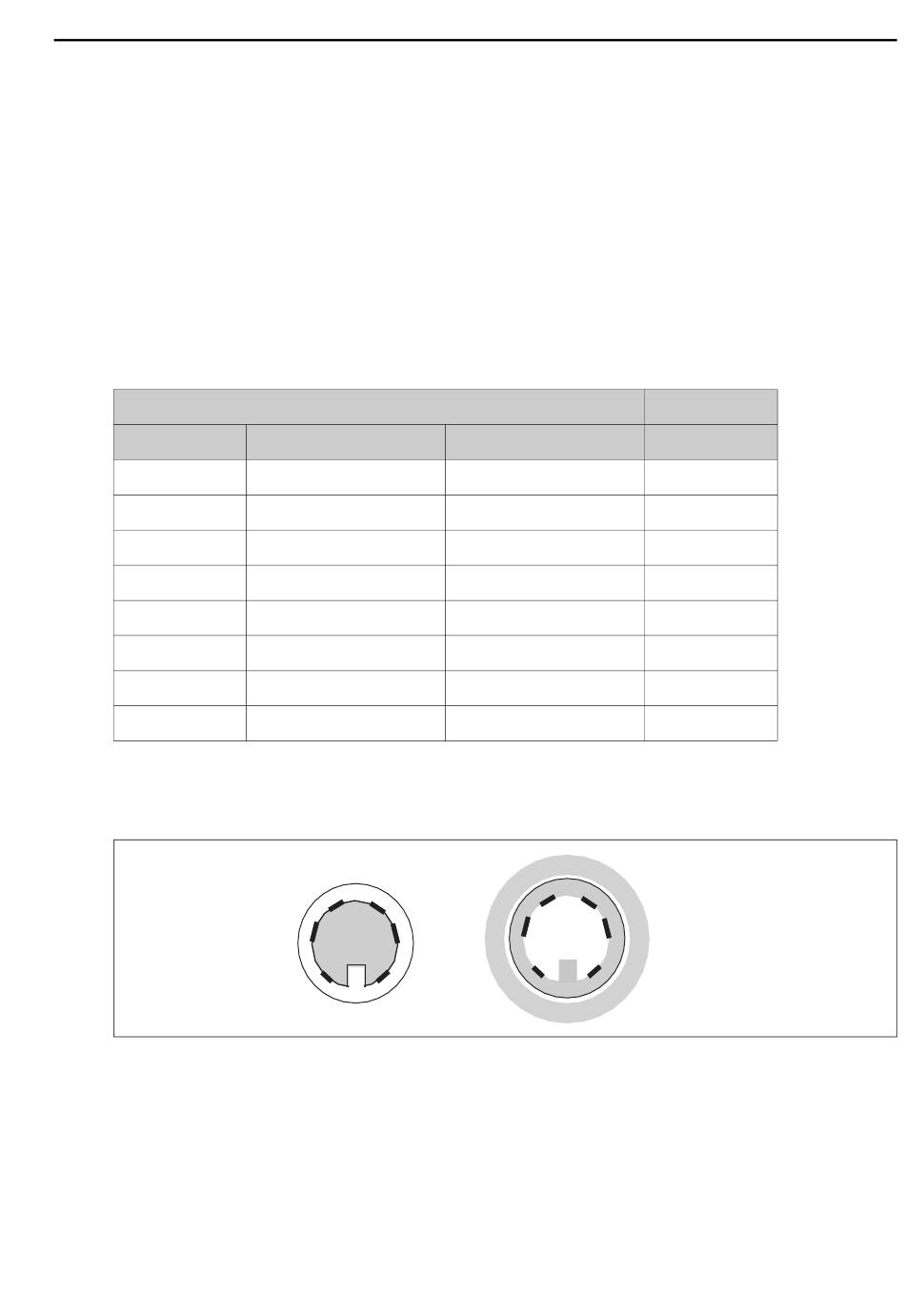

Fig. 4 : Connecteur embrochable TOP68 ; affectation des broches des connecteurs (vue du côté contact)
4. 2 Raccordement avec prolongateur de câble
Pour prolonger le raccordement du capteur, il faut utiliser une boîte de jonction VBM (fig. 5,
fig. 6). La prolongation vers le transmetteur se fait avec le câble de mesure spécial CYK71.
Endress+Hauser
Affectation
Signal TC
AGND
+UB (15 V)
NTC1
NTC1
NTC2/AGND
Blindage
4 5
6
3
2
1
Fil
Coax interne (blanc)
Coax externe (noir)
vert
jaune*
blanc*
brun
S
5
4
6
1
Liquisys
Borne
90
12
85
11
11
86
S
3
2
Câblage
a0001689
