Montage de l'appareil

Pour plus d' i nformations sur le montage du support à immersion avec le support de
capteur, voir le manuel de mise en service BA00430C
5.2.1 Ensemble de mesure
L' e nsemble de mesure complet comprend :
• Support CYA112
• Support de capteur CYH112
• Transmetteur, p. ex. Liquiline CM44
• Capteur, p. ex. CUS71D
3
2
1

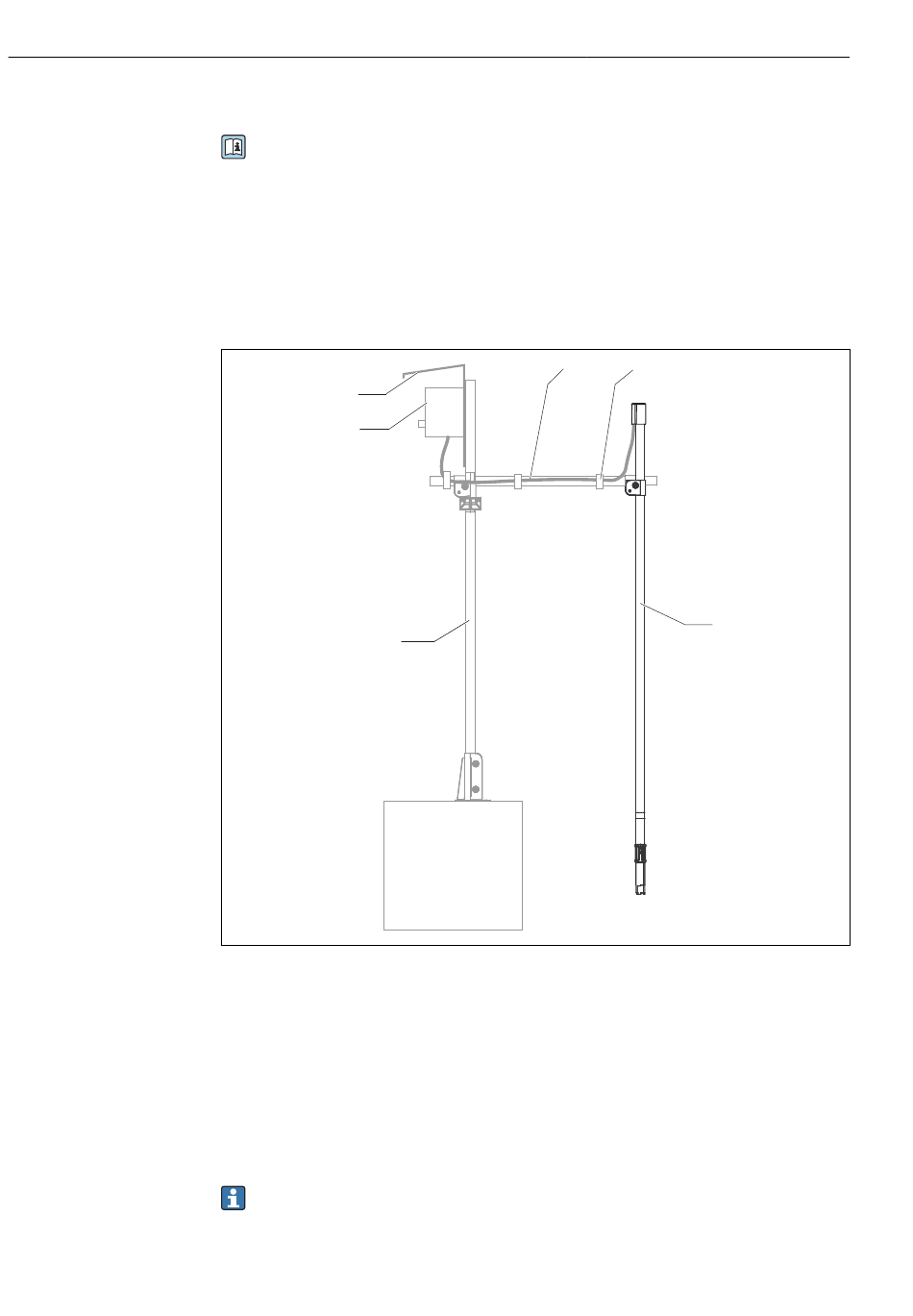

 3 Ensemble de mesure avec support à immersion CYA112
1 Tube principal du support de capteur CYH112
2 Transmetteur
3 Capot de protection
4 Tube transversal du support de capteur CYH112
5 Serre-câbles
6 Support CYA112
5.2.2 Montage de pièces en inox
‣
Visser manuellement les tubes ensemble (pas d' i nterstices).
Les raccords filetés sont lubrifiés et munis d' u n joint torique.
Flexdip CYA112
4
5
6
Endress+Hauser
A0010959
