Module disque dur et lecteur optique
Retrait du module disque dur/lecteur optique
1. Suivez les procédures décrites dans la section
2. Retirez :
a)
Capot latéral
b)
Cadre avant
3. Pour dégager le module de disque dur et de lecteur optique :

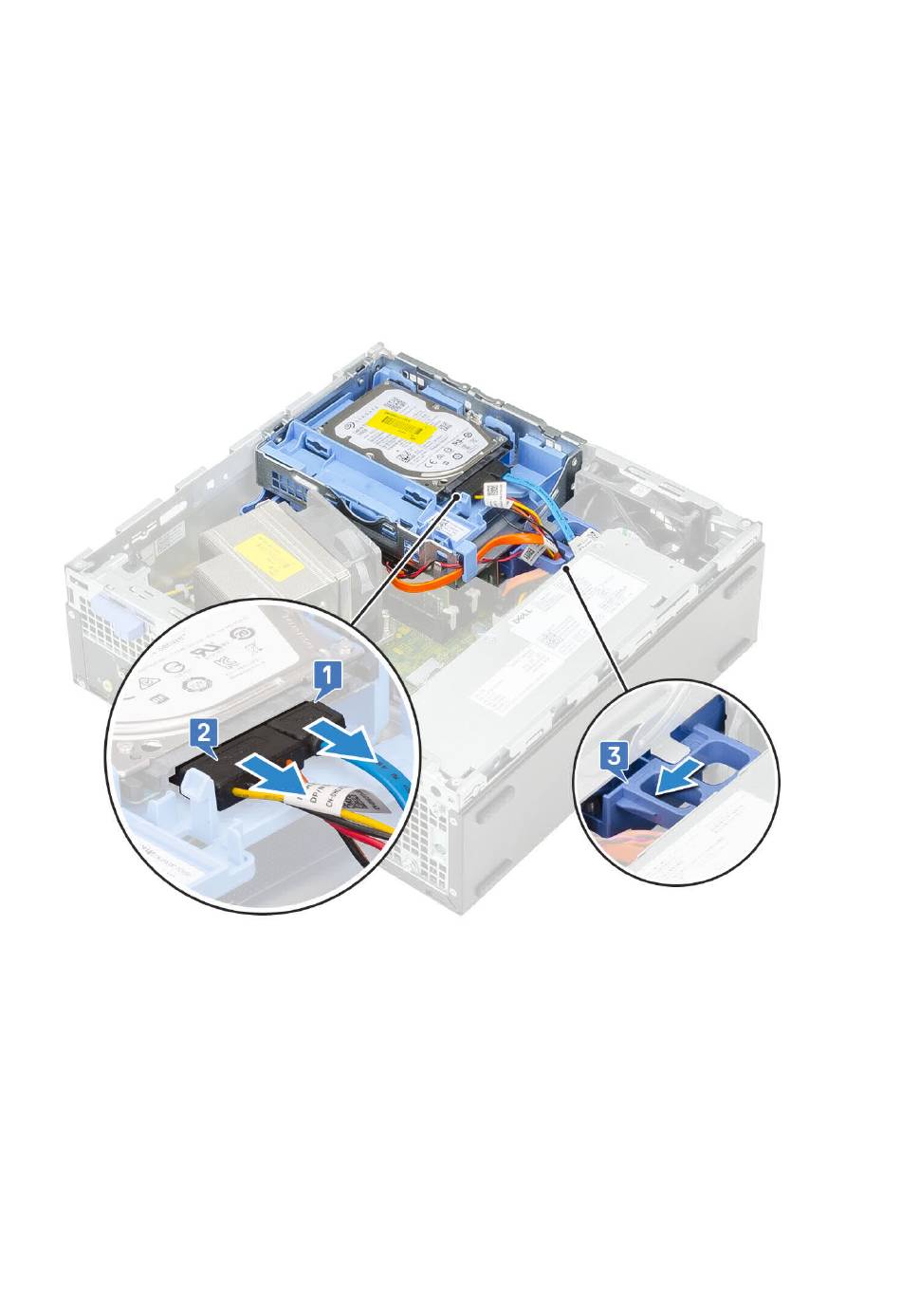

a) Débranchez le câble de données et le câble d'alimentation du disque dur des connecteurs situés sur le disque dur [1, 2].
b) Faites glisser la patte de dégagement pour déverrouiller le module de disque dur et de lecteur optique [ 3].
c) Retirez les câbles du disque dur [1] et du lecteur optique [2] du clip de fixation et de leur patte de dégagement respective.
d) Soulevez le disque dur et le module optique [3].
28
Retrait et installation de composants
Avant une intervention à l'intérieur de
l'ordinateur.
