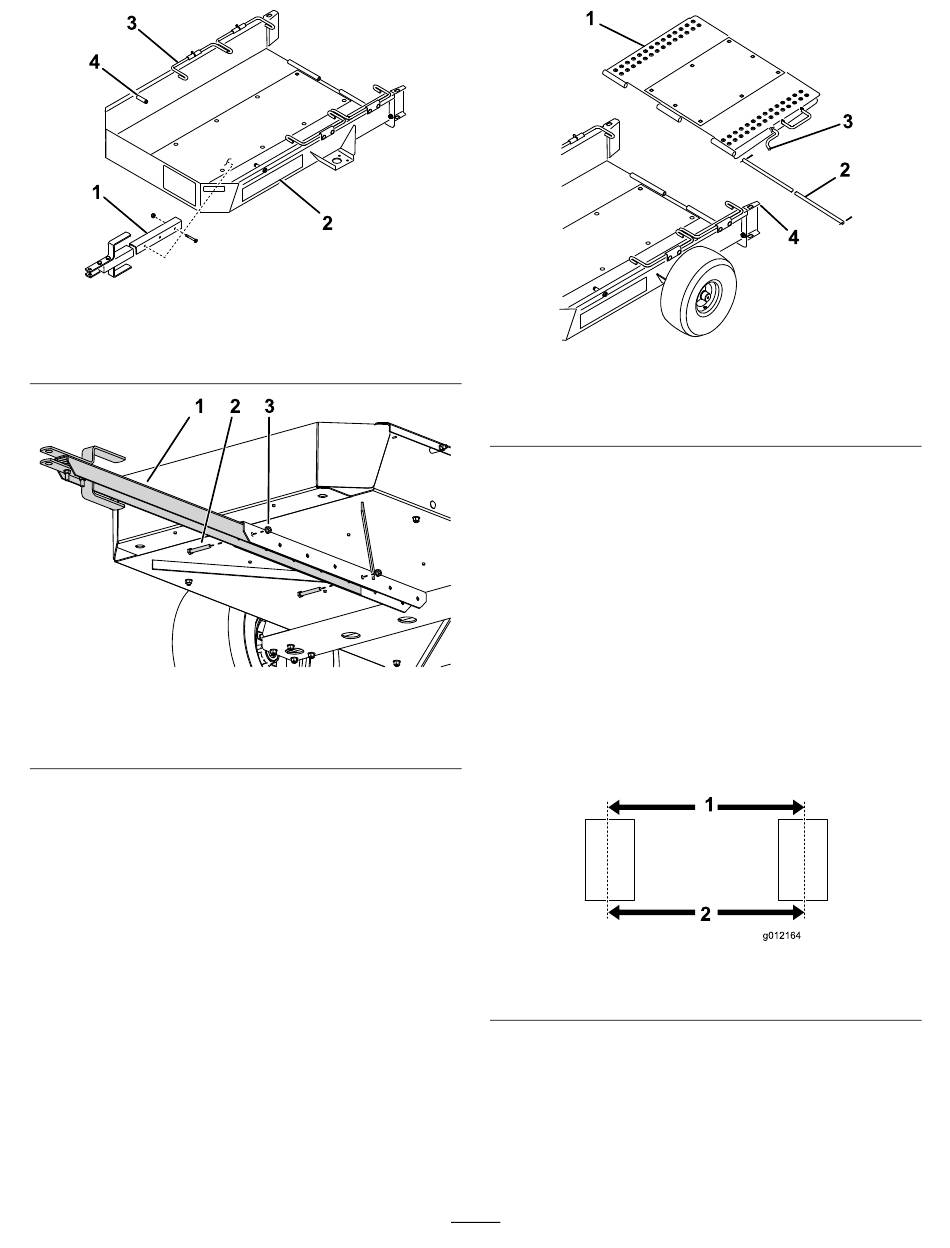

Figure 2
1. Timon
2. Plateau de la remorque
Figure 3
1. Timon
2. Boulon (⅜" x 2¾")
5. Montez la rampe à l'arrière du plateau de la
remorque avec la tige d'articulation et 2 goupilles
fendues (Figure 4).
Remarque:
Enduisez la tige d'articulation
d'une mince couche de graisse avant le
montage.
g233569
3. Tige de roue
4. Butée
g282662
3. Contre-écrou
1. Rampe de remorque
2. Tige d'articulation
6. Faites pivoter la rampe de la remorque vers le
haut et accrochez le verrou de la rampe dans le
trou au sommet du guide-roue
Réglage du pincement des
roues
Pour éviter l'usure prématurée des pneus, le
pincement des roues doit être de 0 à 3 mm.
Réglez le pincement des roues comme suit :
1. Tracez un trait autour du centre de chaque pneu.
2. Mesurez l'entraxe (à hauteur d'essieu) à l'avant
et à l'arrière des pneus
1. Entraxe à l'avant
3. Réglez la position des supports de montage de
l'essieu de manière que l'entraxe à l'avant des
pneus soit inférieur d'environ 3 mm à l'entraxe à
l'arrière des pneus
3
Figure 4
3. Verrou de rampe
4. Guide-roue
(Figure 4).
(Figure 5).
Figure 5
2. Entraxe à l'arrière
(Figure 1).
