Interface pour radio externe (RIU-00)

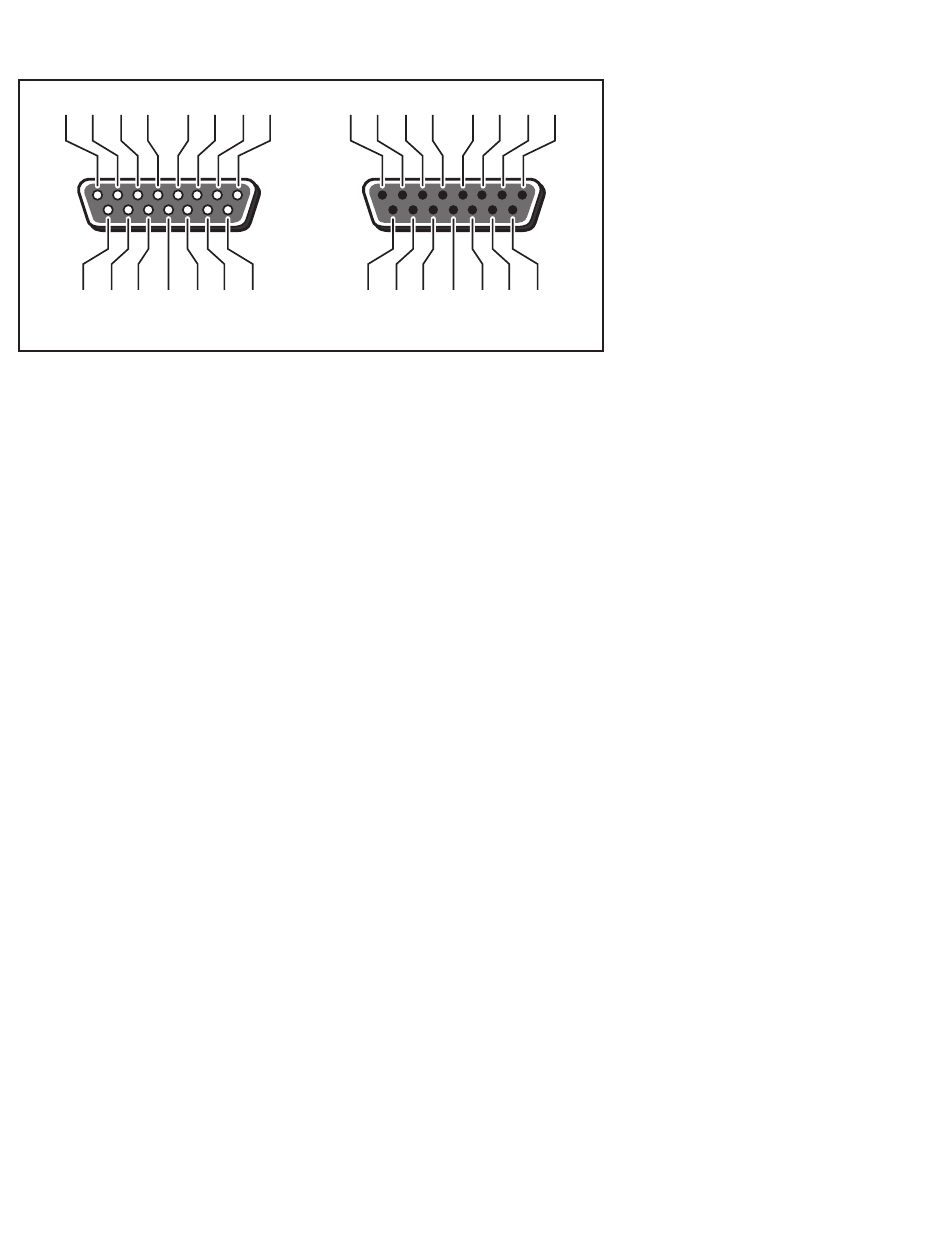

L'interface pour un émetteur-récepteur radio externe est un connecteur D miniature 15 broches mâle. Le connecteur
femelle correspondant se trouve sur le câble allant vers la radio externe.
8
7
6
5
4
15
14
13
12
Connecteur mâle
Fonctions des broches de l'interface pour radio externe
N° de broche
Fonction
1
Masse
2
3
D-PTT
4
+5VRX
5
+5VRF
6
TX Audio
7
PTT
8
PLL-LE
9
PLL-D
10
PLL-CLK
11
TX Data
12
RSSI In
13
RX Audio In
14
Inutilisé
15
La radio externe peut être alimentée à partir des broches 1 et 2 de ce connecteur, à condition qu'il s'agisse d'une radio de
faible puissance, inférieure ou égale à 2 watts. La radio externe ne devrait jamais consommer plus de 2,5 A sur ce
connecteur.
En cas d'utilisation d'une radio externe, celle-ci sert exclusivement de couche physique du système. Toutes les
interactions entre la radio et la carte mère s'effectuent à l'intérieur du boîtier par l'intermédiaire d'un MODEM de
conception spéciale qui gère la logique des signaux RF. Le MODEM pourra ensuite envoyer/recevoir les signaux audio
vers/en provenance de la radio externe.
Le fonctionnement de l'appareil RIU est exactement le même qu'avec une radio interne, sauf qu'il n'est pas possible
de commander certaines fonctions de la radio telles que le réglage de puissance de sortie et la fréquence ; ces valeurs
devront être réglées manuellement sur la radio externe. Toutes les fonctions prises en charge avec une radio interne sont
aussi accessibles aux utilisateurs avec un MODEM externe. Les fonctions CTCSS et DTMF fonctionnent toujours tant que
le signal audio arrive sur la broche correspondante du connecteur DB15.
6
3
2
1
1
11
10
9
9
Connecteur femelle
Description
Raccordement au châssis et à la masse électrique.
B+
B+ radio. 11-13 V cc. La radio ne doit pas consommer plus de 2,5 A sur cette broche.
Bouton "appuyer pour parler" numérique 0=mode de réception, 1= mode d'émission.
Logique 5 V.
Puissance de réception régulée 5 V. 0 V en mode d'émission. 4,5-5,5 V en mode de
réception. Consommation maximale de courant 125 mA.
Puissance radio régulée 5 V. 4,75-5,25 V. Consommation maximale de courant
125 mA.
Modulation audio d'émission. Polarisation 2,5 V cc. 1,0 V C-C pour une excursion
maximale du système.
Activation d'émission/bouton "appuyer pour parler". Sortie à collecteur ouvert. Tiré au
niveau bas quand l'émetteur doit être activé. Absorption maximale de courant 50 mA.
Activation de verrouillage de puce PLL. Réservé pour commande ultérieure de radio.
Ne pas raccorder pour la configuration actuelle. Logique 3,3 V.
Données de puce PLL. Réservé pour commande ultérieure de radio. Ne pas
raccorder pour la configuration actuelle. Logique 3,3 V.
Horloge de puce PLL. Réservé pour commande ultérieure de radio. Ne pas raccorder
pour la configuration actuelle. Logique 3,3 V.
Émission de données numériques. Préfiltre de signal audio d'émission. Polarisation
1,6 V (environ)
Entrée de force de signal de récepteur. Niveau CC proportionnel à la force du signal.
Entrée analogique. Impédance d'entrée 10 kohm.
Entrée audio de réception. Polarisation 1–2 V cc. 1,5–5,0 V C-C pour un signal à
excursion maximale du système.
(Éventuellement polarisation PA en option)
DO
Sortie numérique. Broche réservée pour usage ultérieur. Logique 3,3 V. Ne rien
raccorder.
2
3
4
5
6
7
8
10
11
12
13
14
15
