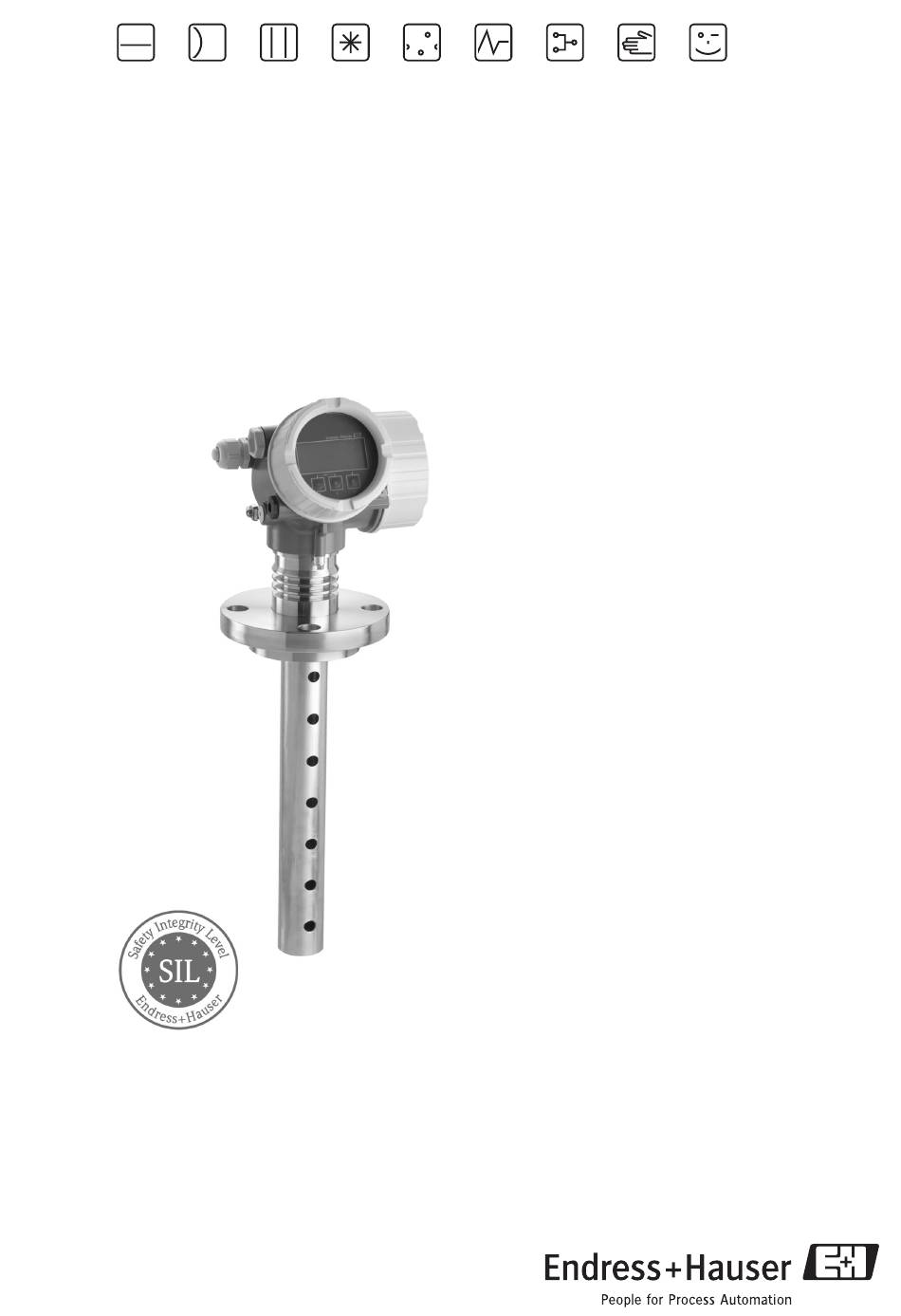

Levelflex FMP55
Radar de niveau filoguidé
Mesure d'interface et de niveau dans des liquides
TI01003F/00/FR/05.10
71123793
Température
Analyse
Enregistreurs Systèmes
Domaines d'application
• FMP55 - appareil de qualité avec sonde
multiparamètre revêtue pour mesure d'interface dans
les domaines du pétrole et du gaz, de la chimie et de
l'énergie.
• Mesures sûres, aussi bien pour la couche d'interface
que pour le niveau total, grâce à un système de mesure
redondant.
• Gamme de mesure jusqu'à 10 m (33 ft)
• Raccord process bride
• Gamme de température :
–50...+200 °C (–58...+392 °F)
• Gamme de pression : –1...40 bar (–14,5...580 psi)
• Différents protocoles de communication sont
disponibles pour l'intégration système :
– HART avec 4...20 mA analogique
– PROFIBUS PA
• Utilisation pour surveillance de niveau (MIN, MAX,
gamme) jusqu'à SIL 2, évaluation indépendante par le
TÜV selon IEC 61508
Principaux avantages
• Mesure sûre, également :
– en cas d'interface avec émulsion
– en cas de surface agitée et de formation de mousse
– en cas de fluctuations des propriétés du produit
• Disponibilité élevée
• Mémoire de données intégrée
• Étalonnage en usine à la longueur de sonde
• Concept de commande intuitif, guidé par menu, en
langue nationale
• Possibilité d'intégration simple dans des systèmes
numériques de contrôle commande ou de gestion des
actifs
• Diagnostic précis d'appareil et de process pour une aide
à la décision rapide
• Agréments : ATEX, IEC Ex, FM, CSA
Services
Solutions
Composants
