Installation type
Installation type
Votre système requiert le placement d'un fil de terre (G),
d'une vanne d'air principale de type purgeur (E) et
d'une vanne de vidange produit (H). Ces composants
peuvent réduire les risques de blessures graves, y compris
les chocs électriques et la projection dans les yeux ou sur
la peau.
•
Le fil de terre doit être branché sur la borne de terre
de la pompe et sur une vraie prise de terre
conformément à la réglementation locale.
•
La vanne d'air principale de type purgeur laisse
échapper l'air emprisonné entre celle-ci et la pompe,
après l'arrêt du régulateur d'air. L'air emprisonné peut
soudainement mettre la pompe en marche. Placer la
vanne tout près de la pompe.
•
La vanne de vidange produit aide à diminuer la
pression produit dans le bas de pompe, le tuyau
et le pistolet. Actionner le pistolet pour enlever la
pression pourrait ne pas être suffisant.
Enrouleur suspendu
B
C
F

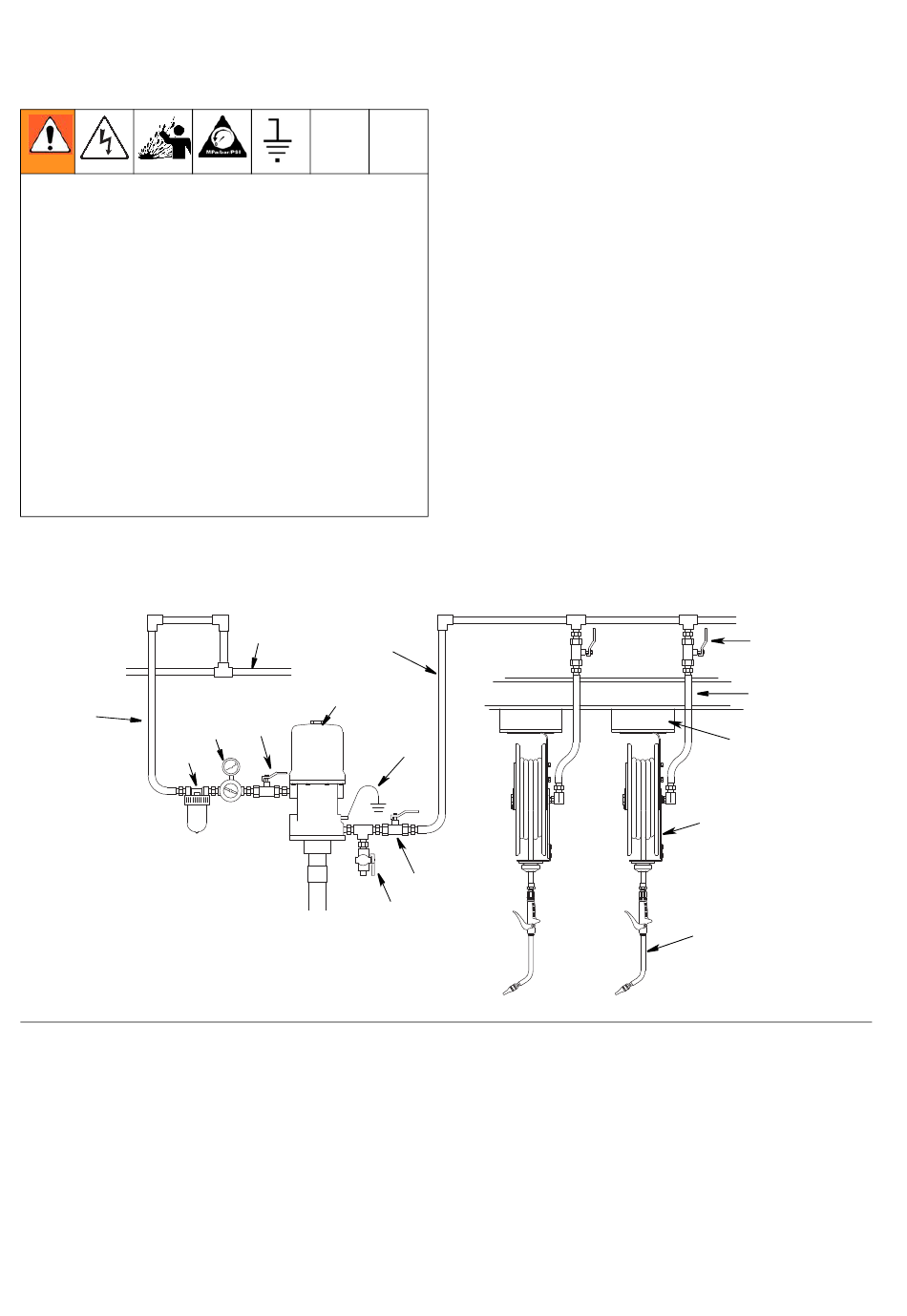

. 1:Installation type
IG
Légende :
A
Conduite principale d'alimentation d'air
B
Conduite d'alimentation d'air de la pompe
C
Filtre à air
D
Régulateur de la pression d'air
E
Vanne d'air principale de type purge (nécessaire)
F
Pompe
G
Fil de terre de la pompe (nécessaire)
8
A
K
F
E
D
G
J
H
H
Vanne de vidange du produit (requise)
J
Vanne d'arrêt de fluide
K
Conduite de liquide
L
Kit d'entrée de liquide pour enrouleur de tuyau
M
Enrouleur de tuyau
N
Vanne de distribution
P
Support/base de montage
J
L
P
M
N
