fr | Présentation du système
3

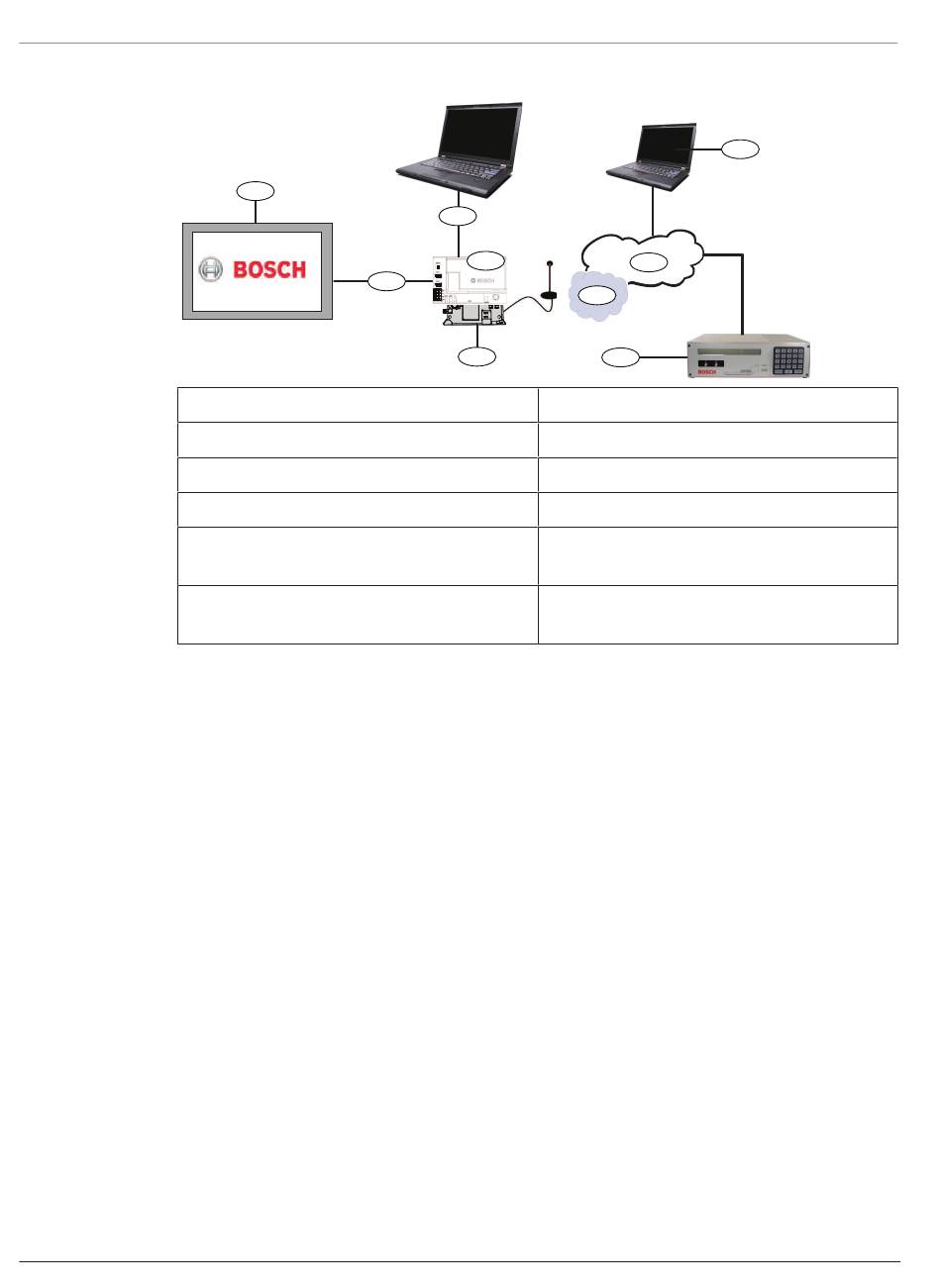

Présentation du système
Légende ᅳ Description
1 ᅳ centrale compatible
2 ᅳ Bus de données (SDI2, SDI, ou option)
3 ᅳ Module
4 ᅳ Connexion USB pour la configuration du
module
5 ᅳ Module de transmetteur enfichable B44x
(fourni séparément)
3.1
Présentation du module
Le module (connecté à une centrale compatible) est un dispositif SDI ou SDI2 alimenté par
quatre fils, ou un élément de bus d'unité qui assure la communication bidirectionnelle sur les
réseaux cellulaires commerciaux à l'aide d'un transmetteur enfichable.
Pour configurer le module, utilisez l'un des outils suivants :
–
–
–
2018.10 | 10 | F.01U.300.742
1
2
Configuration plug-and-play (PnP), Page 20 (SDI2 et certaines centrales de bus option)
Configuration USB, Page 21 (toutes les centrales)
Configuration SMS, Page 34 (toutes les centrales)
Manual de l'installateur
4
3
6
5
9
Légende ᅳ Description
6 ᅳ Réseau cellulaire de l'opérateur
7 ᅳ Internet/LAN/WAN
8 ᅳ Poste de programmation à distance
9 ᅳ Récepteur IP compatible (il s'agit ici du
modèle Bosch D6100IPv6)
Conettix Plug-in Communicator
8
7
