Thermostat d'ambiance sans
fil avec programme horaire
Pour systèmes de chauffage
Domaine d'application
CB1N1425fr02
08-2015

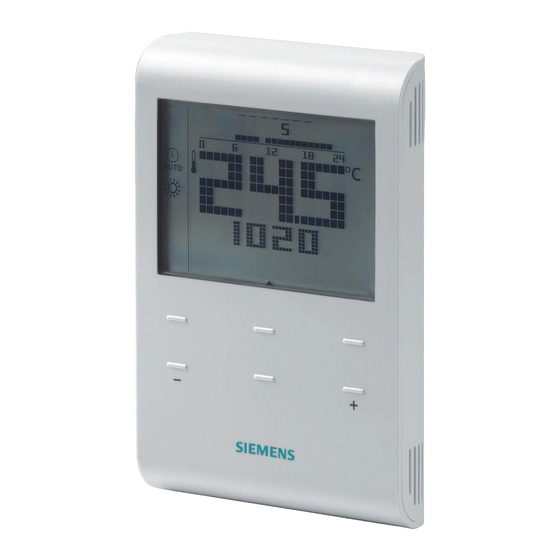

RDE100.1RF
Régulation de la température ambiante
Régulation ToR avec une sortie 2 pts
Sélection du régime Confort, Économie, Automatique et Protection
Programme horaire automatique
Paramètres de mise en service et de régulation réglables
Émetteur RDE100.1RF à alimentation sur piles 3V =
Récepteur RCR100RF à alimentation secteur 230 V ~
1 entrée multifonctionnelle pour sonde de plancher ou contact de fenêtre
ou contact de carte, etc.
Le RDE100.1RFS est utilisé pour réguler la température ambiante dans des instal-
lations de chauffage.
Applications types :
Appartements
Magasins
Écoles

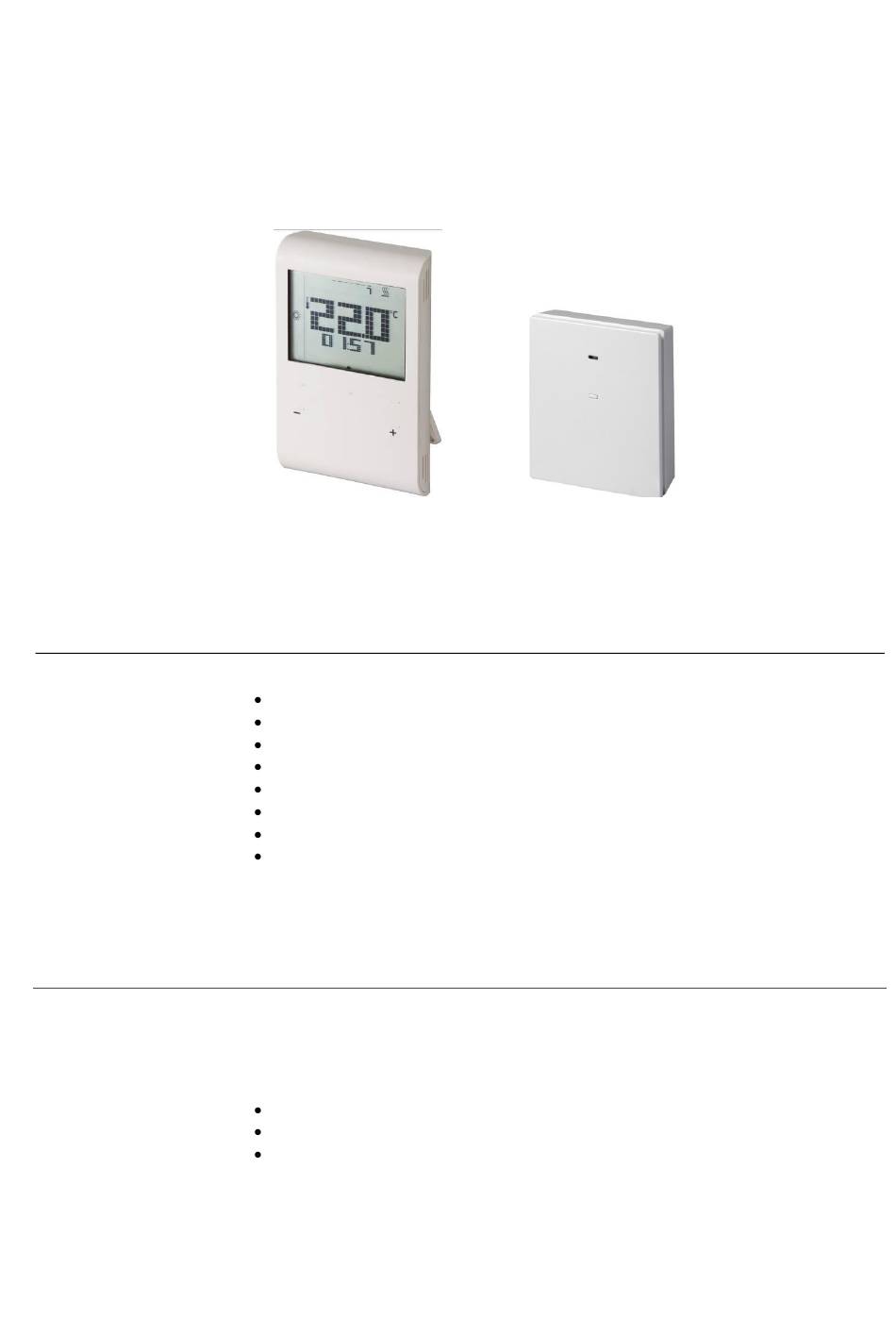

RCR100RF
RDE100.1RFS
Building Technologies
1
425
