Raccordement d'appareils de lecture
■

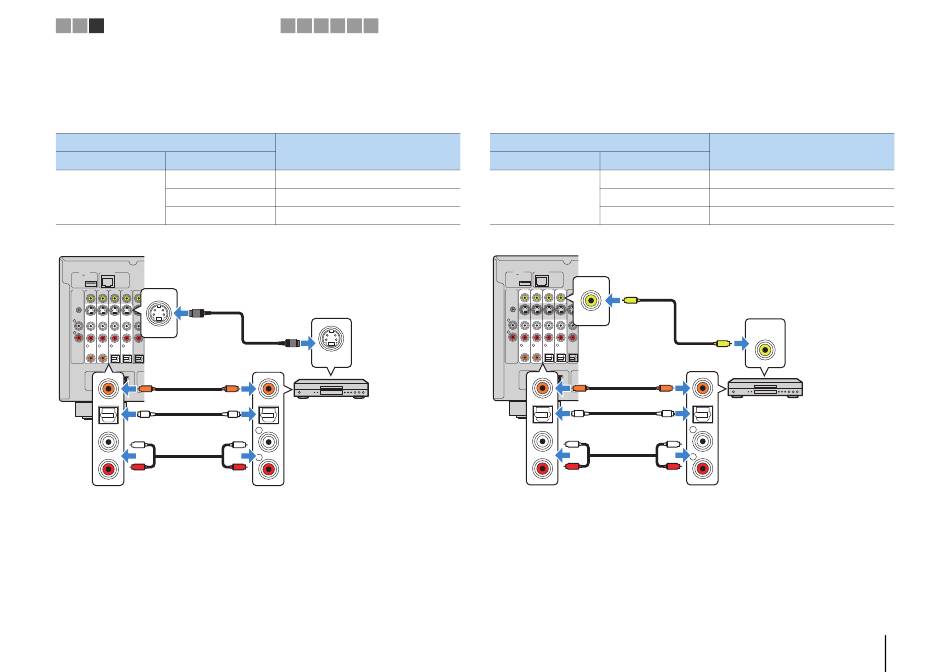

Raccordement S-video

Raccordez un appareil vidéo à l'unité au moyen d'un câble S-video et d'un câble audio
(câble coaxial numérique, optique numérique ou de broche stéréo). Selon les prises de
sortie audio présentes sur votre appareil vidéo, choisissez un jeu de prises d'entrée
(sur l'unité).
Prises de sortie sur l'appareil vidéo
Vidéo Audio
Coaxiale numérique
S-video Optique numérique
Stéréo analogique
L'unité (arrière)
Prises AV 1–4
DC OUT NETWORK
( 3 NET )
5V 0.5A
(S VIDEO)
PHONO AV 1 AV 2 AV 3 AV 4
(1 BD/DVD) AV OUT
GND
S
L
R
1 COAXIAL 2 COAXIAL 3 OPTICAL 4 OPTICAL
ANTENNA
HD Radio (4 RADIO)
FM AM
75Ω
C C
O O
L
R
Prises AV 1–2 (COAXIAL),
AV 3–4 (OPTICAL), (coaxiale numérique, optique
AV 1–4 (AUDIO) numérique ou stéréo analogique)
Si vous appuyez sur AV 1–4 sur la télécommande pour sélectionner la source d'entrée,
les signaux vidéo/audio lus par l'appareil vidéo seront restitués sur l'unité.
4 5 6 7 8 9
Prises d'entrée de l'unité
AV 1–2 (S VIDEO + COAXIAL)
AV 3–4 (S VIDEO + OPTICAL)
AV 1–4 (S VIDEO + AUDIO)
Sortie vidéo
(S-video)
S
S VIDEO
COAXIAL
Appareil vidéo
OPTICAL
L
L
R
R
Sortie Audio
■
Raccordement vidéo composite
Raccordez un appareil vidéo à l'unité au moyen d'un câble de broche vidéo et d'un
câble audio (câble coaxial numérique, optique numérique ou de broche stéréo). Selon
les prises de sortie audio présentes sur votre appareil vidéo, choisissez un jeu de
prises d'entrée (sur l'unité).
Prises de sortie sur l'appareil vidéo
Vidéo Audio
Coaxiale numérique
Vidéo composite Optique numérique
Stéréo analogique
L'unité (arrière)
Prises AV 1–4 (VIDEO)
DC OUT NETWORK
5V 0.5A ( 3 NET )
PHONO AV 1 AV 2 AV 3 AV 4
AV OUT
(1 BD/DVD)
V
GND
L
R
1 COAXIAL 2 COAXIAL 3 OPTICAL 4 OPTICAL
ANTENNA
(4 RADIO)
HD Radio
FM AM
75Ω
C C
O O
L
R
Prises AV 1–2 (COAXIAL),
AV 3–4 (OPTICAL), (coaxiale numérique, optique
AV 1–4 (AUDIO) numérique ou stéréo analogique)
Si vous appuyez sur AV 1–4 sur la télécommande pour sélectionner la source d'entrée,
les signaux vidéo/audio lus par l'appareil vidéo seront restitués sur l'unité.
PRÉPARATION ➤ Raccordement d'appareils externes
Prises d'entrée de l'unité
AV 1–2 (VIDEO + COAXIAL)
AV 3–4 (VIDEO + OPTICAL)
AV 1–4 (VIDEO + AUDIO)
Sortie vidéo
(vidéo composite)
VIDEO
V
COAXIAL
Appareil vidéo
OPTICAL
L
L
R
R
Sortie Audio
