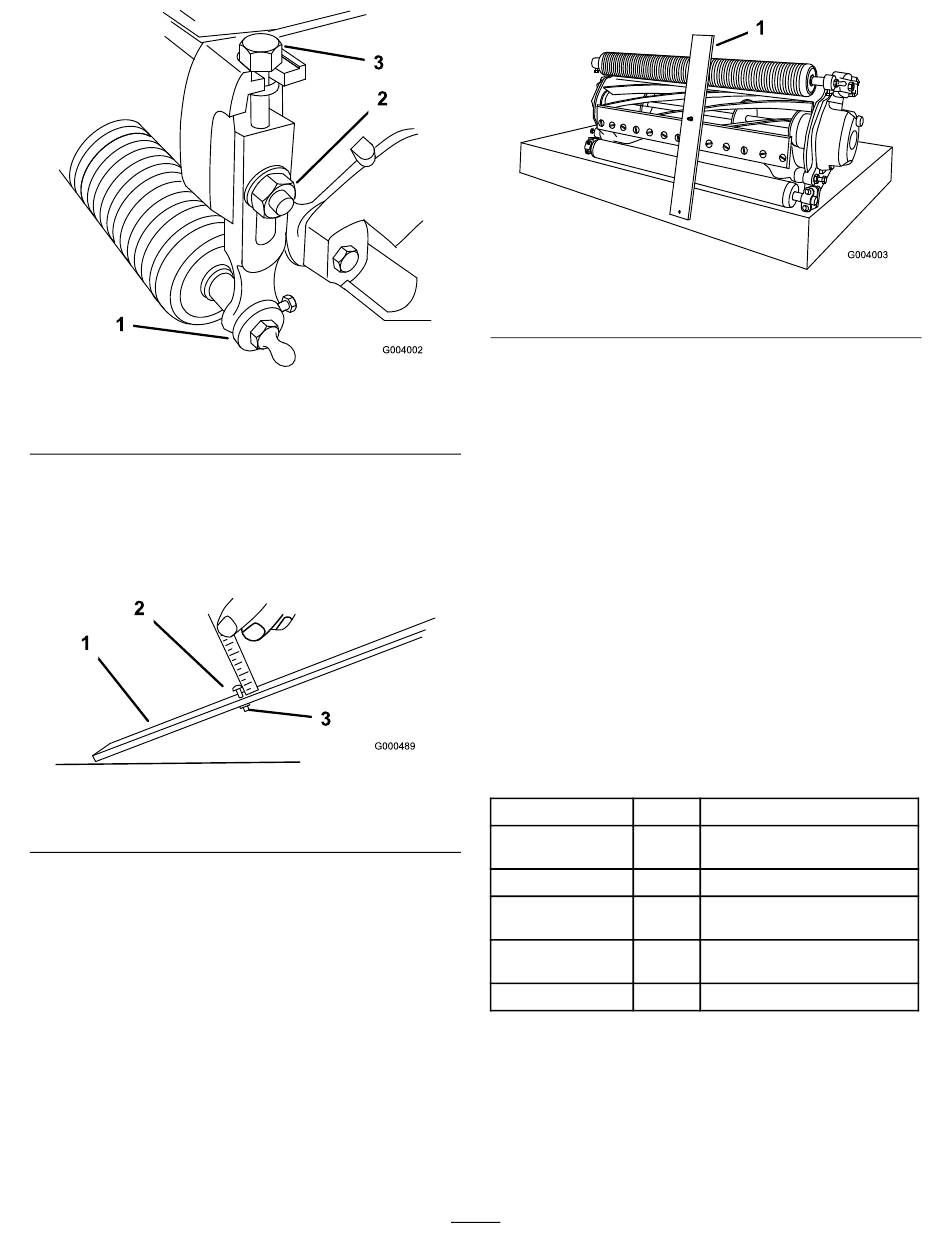

Figure 15
1. Bras de hauteur de coupe
2. Contre-écrou
2. Desserrez l'écrou du gabarit et tournez la vis de
réglage de manière à obtenir la hauteur de coupe
voulue (Figure 16). L'écartement entre la base de
la tête de la vis et la face du gabarit correspond à la
hauteur de coupe.
Figure 16
1. Gabarit
2. Vis de réglage de hauteur
3. Accrochez la tête de la vis sur le bord tranchant de
la contre-lame et appuyez l'arrière du gabarit contre
l'arrière du rouleau (Figure 17).
3. Vis de réglage
3. Ecrou
1. Gabarit
4. Tournez la vis de réglage jusqu'à ce que le rouleau
touche l'avant du gabarit. Réglez les deux extrémités
du rouleau jusqu'à ce que celui-ci soit parfaitement
parallèle à la contre-lame.
Important: Lorsque le réglage est correct, les
rouleaux avant et arrière touchent le gabarit
et la vis est parfaitement en appui contre la
contre-lame. On obtient ainsi une hauteur de
coupe identique aux deux extrémités de la
contre-lame.
5. Serrez les écrous pour fixer le réglage. Ne serrez
pas l'écrou excessivement. Serrez-le juste assez pour
supprimer le jeu de la rondelle.
Remarque: Reportez-vous au tableau suivant pour
déterminer quelle contre-lame est la mieux adaptée
à la hauteur de coupe recherchée.
Tableau des contre-lames/hauteurs de coupe
recommandées
Contre-lame
Micro-coupe 93-4262 1,5 à 4,7 mm
(option)
Tournoi (Standard) 93-4263 3,1 à 12,7 mm
Coupe basse 93-4264 4,7 à 25,4 mm
(option)
94-6392 7,9 à 25,4 mm
Coupe haute
(option)
Fairway (option) 63-8600 9,5 à 25,4 mm
10
Figure 17
Réf Hauteur de coupe
