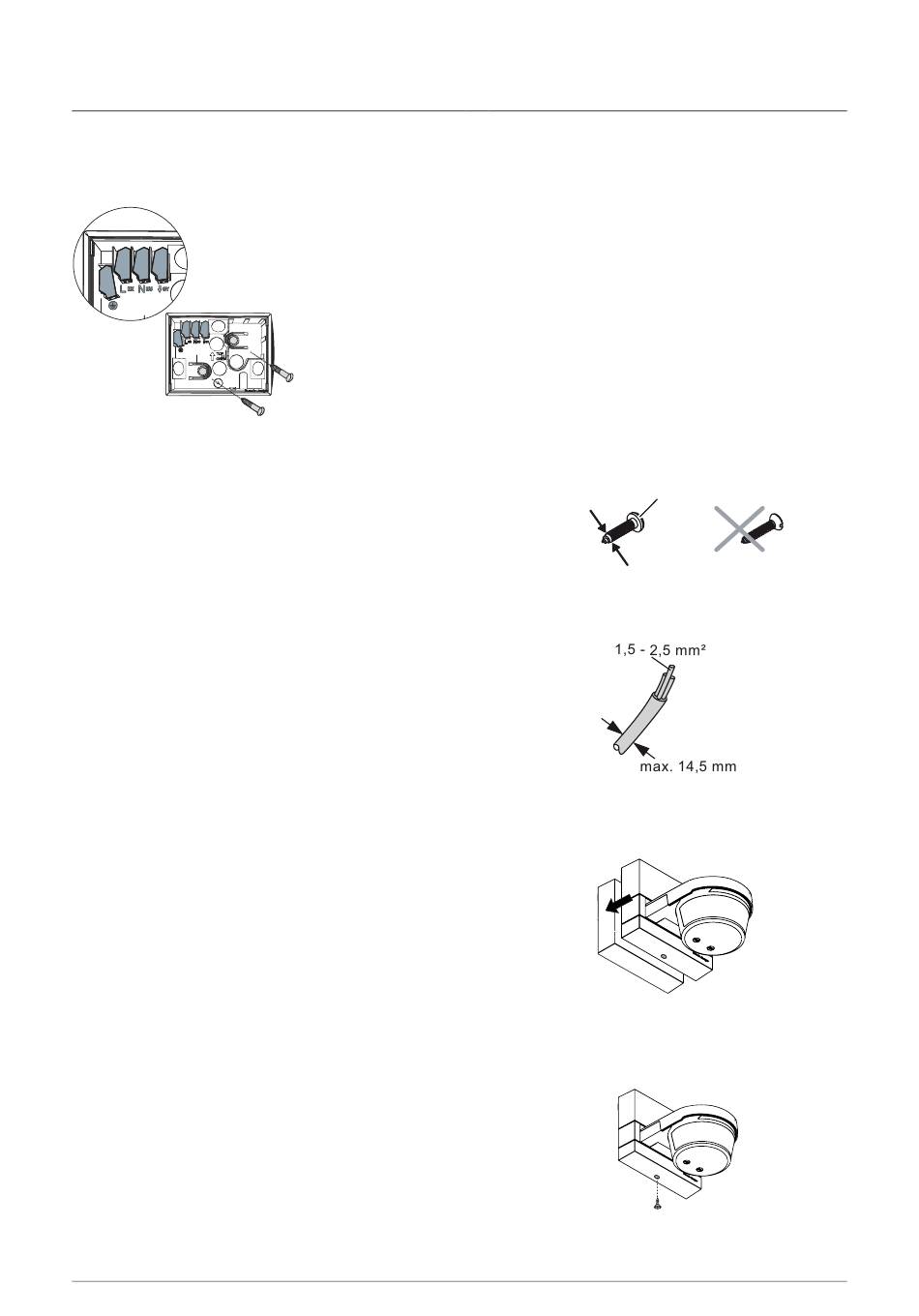

Etapes de montage
Fig. 9 :
Montage de la partie inférieure de l'appareil
1. Montez l'appareil sur le mur..
–
N'utilisez pas de vis à tête fraisée pour le montage.
–
Utilisez des vis dont la tête possède un diamètre de
6,5 mm à 8,5 mm.
2. Procédez au branchement électrique de l'appareil, voir
section 6.3.
–
Tenez compte des sections de fils maximales
autorisées.
–
Les dimensions de vissage du socle sont
compatibles avec les trous pouvant déjà avoir été
percés pour des modèles Busch-Guard plus
anciens.
–
Emboîtez la partie supérieure de l'appareil sur le
socle.
3. Pour empêcher l'ouverture frauduleuse de l'appareil, la
vis fournie peut être fixée sous l'appareil.
–
Vissez la vis fournie sous l'appareil, pour empêcher
l'ouverture frauduleuse de l'appareil.
