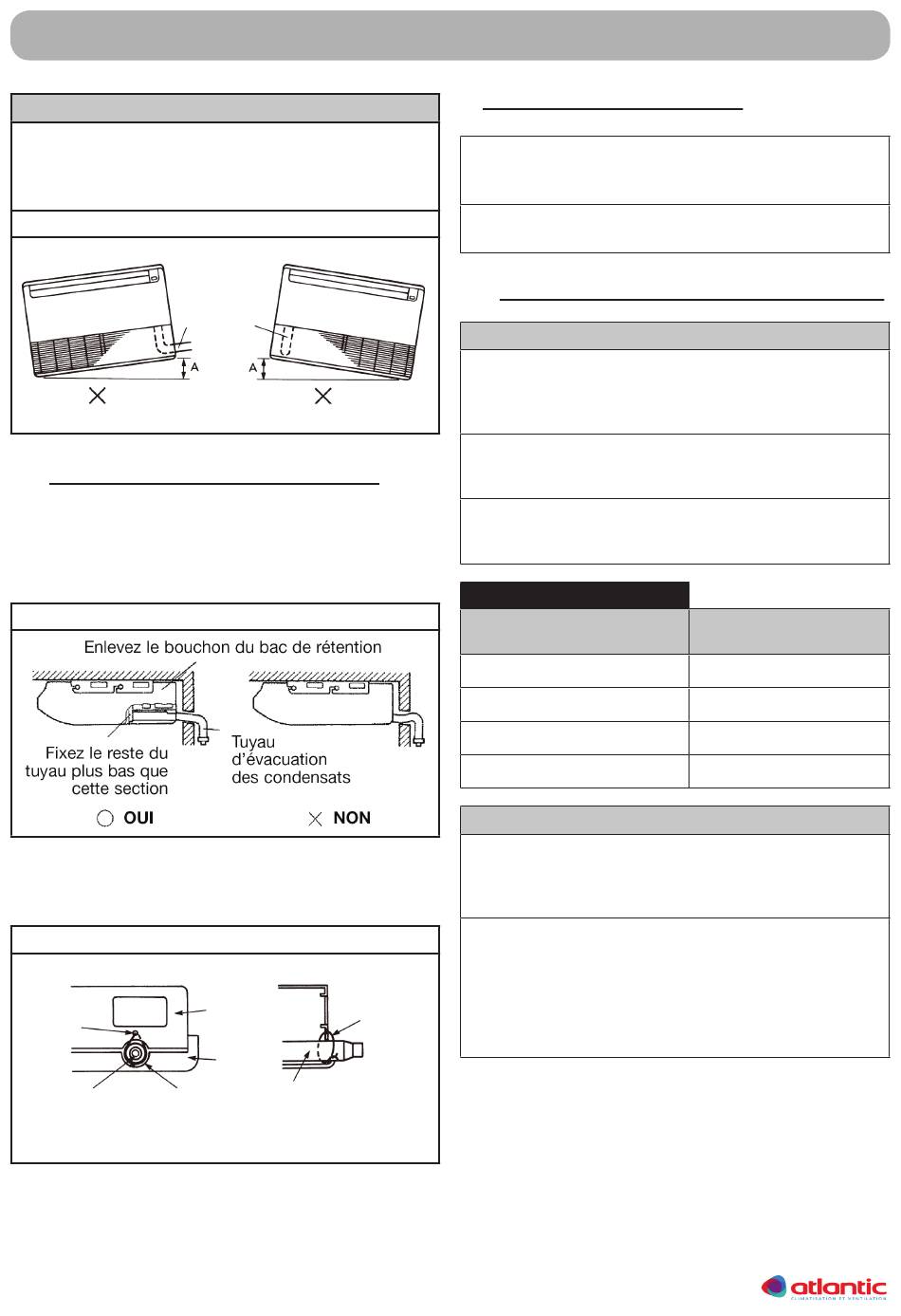

I ATTeNTioN
Évitez d'incliner l'appareil en sens inverse par
rapport au coté d'écoulement des condensats
Si ceci est inévitable, la distance A ne doit en
aucun cas excéder 5 mm.
Fig. 44
NON

4.2. installation en plafonnier apparent

Veillez à ménager une pente de 2% minimum
sur le tuyau d'évacuation des condensats dès la
sortie de l'appareil.
Fig. 45
Une fois le tuyau en place, fixez-le avec le fil se-
mi-rigide de fixation.
Fig. 46
Trou de
passage
pour le fil
semi-rigide
Passez le tuyau Entaillez la grille
d'évacuation des pour faciliter le
condensats ici. passage.
27 27
installation de l'unité intérieure
Tuyau
d'évacuation
des condensats
NON
Fil semi-rigide
Embase
de fixation
Grille
d'entrée
d'air
Tuyau d'évacuation
des condenstas

5. liAisoNs FrigoriFiQUes

Référez-vous au chapitre de l'unité exté-
rieure «4. raccordement des liaisons frigo-
rifiques», page 12.
référez-vous également au paragraphe
«Liaisons frigorifiques», page 7.

5.1. Raccordement des liaisons frigorifiques

I ATTeNTioN
Soignez particulièrement le positionnement du
tube face à son raccord. Si le tube est mal ali-
gné, le serrage à la main est impossible et le
filetage risque d'être endommagé.
Ne retirez les bouchons des tubes et des robi-
nets que lorsque vous êtes sur le point d'effec-
tuer le branchement.
N'utilisez pas d'huile minérale sur les parties
évasées afin d'éviter qu'elle rentre dans le cir-
cuit frigorifique réduisant ainsi sa durée de vie.
Tableau 9
Diamètre
des écrous Flare
6,35 mm (1/4")
9,52 mm (3/8")
12,70 mm (1/2")
15,88 mm (5/8")
I ATTeNTioN
Tenez la clé dynamométrique par la poignée,
en la maintenant au bon angle par rapport à
la liaison, afin de correctement serrer l'écrou
Flare.
Serrez les écrous Flare avec la clé dynamo-
métrique en utilisant la méthode spécifiée.
Autrement, l'écrou Flare pourrait se casser
après une longue période d'utilisation, provo-
quant une fuite de fluide frigorigène qui, mis
en contact avec une flamme, produirait un gaz
toxique.
couple de serrage
16 à 18 Nm
32 à 42 Nm
49 à 61 Nm
63 à 75 Nm
