FR
3.2. Étapes de montage
L'installation de la sonde doit être effectuée à travers une vanne à boisseau sphérique ½, DN 15, avec un passage minimum
de Ø 15 mm.
Le montage s'effectue par la mise en place du raccord de passage avec joint torique (filetage G½, clé de 32) dans le manchon de
raccordement. Il est impératif de s'assurer que l'installation est étanche à la pression.
Ensuite, la tête de la sonde doit être montée au centre de la conduite et orientée dans le sens de la circulation. Pour ce faire,
on peut s'aider de la jauge de profondeur gravée sur le tube de sonde, des flèches matérialisant le sens de circulation du fluide
ainsi que de l'outil d'alignement. Après avoir ajusté l'orientation de la sonde, il faut serrer la douille de serrage avec un couple de
rotation de 20-30 Nm (clé de 27 mm).
Lors du serrage d'étanchéité du raccord de passage et de la douille de serrage, il faut veiller à ne pas dérégler l'orientation de la
sonde. Dans le cas contraire, il faut revérifier l'orientation et la profondeur réglée et au besoin les corriger.
L'écart angulaire ne devrait pas être supérieur à ± 2° par rapport à la position idéale. Dans le cas contraire, la précision de mesure
risque d'être amoindrie.
À partir d'une pression de service > 10 bar, il est impératif d'utiliser l'étrier de sécurité Haute Pression (n° d'article 4025892).
Celui-ci permet le montage sous pression et la fixation fiable du capteur au niveau du point de mesure.
CONSIGNE
Informations supplémentaires
Pour plus d'informations au sujet du montage de l'étrier de sécurité Haute Pression, consulter les
Instructions de montage et de service jointes.
METPOINT
SF53
®

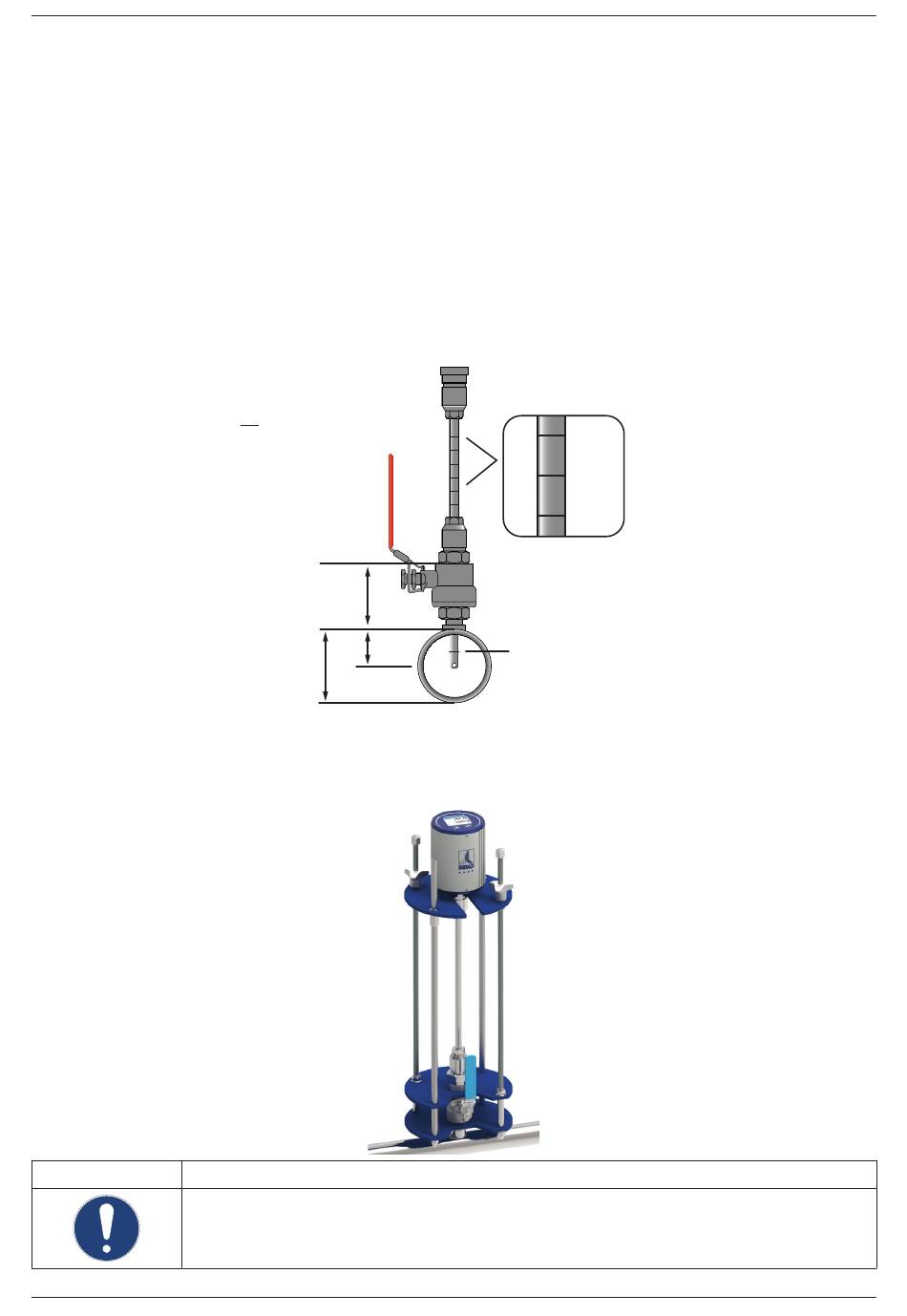

Profondeur de montage = x +y
dA = Diamètre extérieur
x = dA
2
y
x
dA
Instructions de montage et de service
Jauge de profondeur gravée
pour un montage précis
180
170
160
Circlips
19
