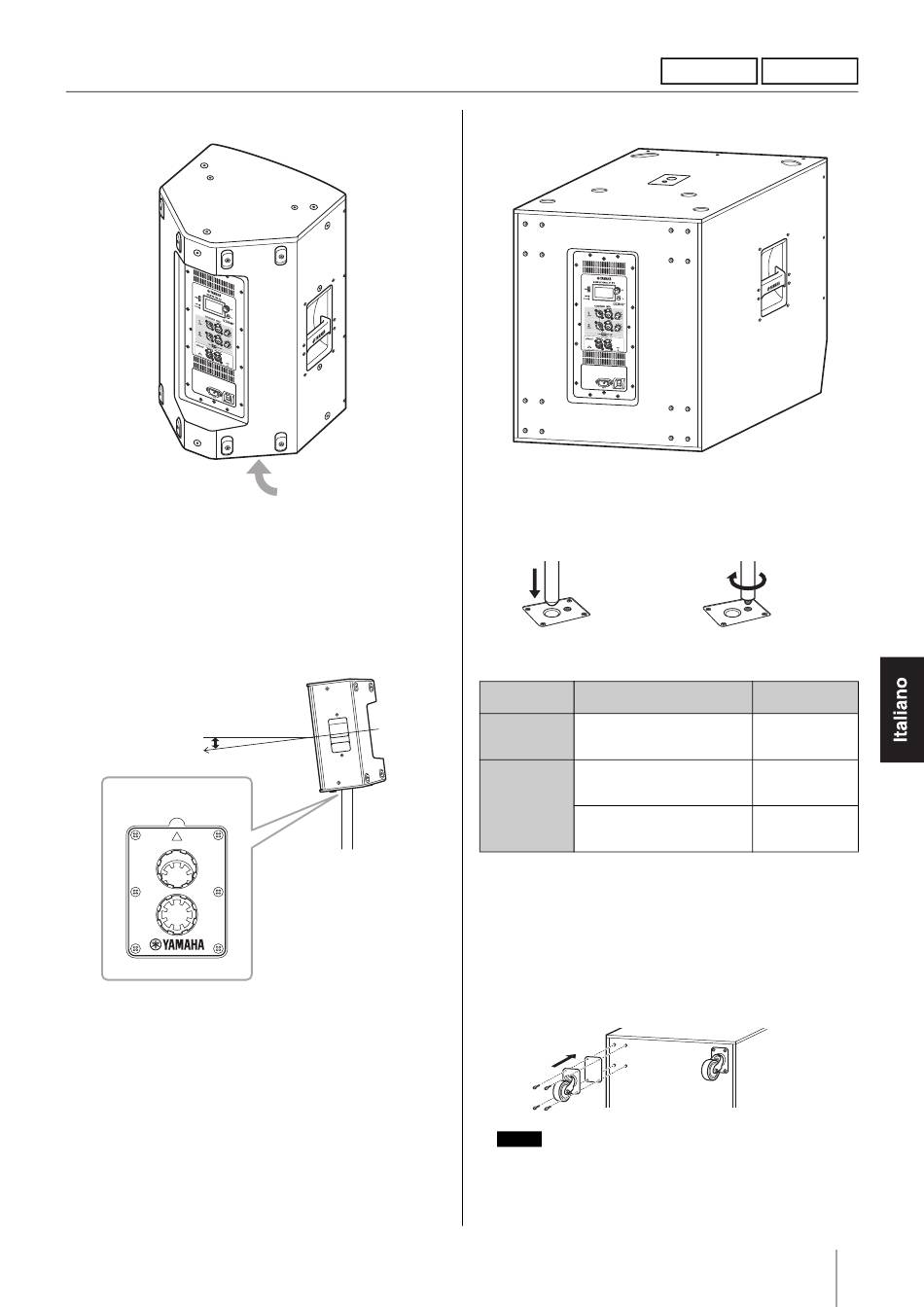

Funzioni

Altoparlante full-range (retro)
Fondo
q Alloggiamento asta inclinabile
Questo supporto di montaggio presenta due alloggia-
menti. È possibile regolare l'angolo dell'altoparlante in
modo che risulti orizzontale rispetto al pavimento o incli-
nato verso il pavimento di 7 gradi. Compatibili con sup-
porti e aste di sostegno per altoparlanti normalmente
reperibili in commercio, dal diametro di 35 mm. (Alloggia-
menti non presenti sul modello DZR315(-D)).
7°
Alloggiamento asta
di sostegno
FRONT
7°
0°
w Fori delle viti per staffa a U
Per l'installazione delle staffe a U opzionali. (Alloggiamenti
non presenti sul modello DZR315(-D)).
e Fori per bulloni a occhiello
Per l'installazione dell'altoparlante mediante bulloni a
occhiello. I fori per bulloni sono incassati nelle pareti
del telaio.
w e
q
Subwoofer (retro)
r
y
r Alloggiamento per doppia asta
Compatibile con le principali aste di sostegno per altopar-
lanti disponibili in commercio con diametro di 35 mm e
filettatura M20.
Diametro
35 mm
Per l'installazione di un altoparlante sull'asta di sostegno,
osservare le seguenti misure di sicurezza.
Subwoofer Altoparlante da installare
Peso: 26 kg massimo
DXS18XLF(-D) Altezza: 76,0 cm massima
(DZR15(-D) o unità più piccola)
Peso: 22 kg massimo
Altezza: 64,5 cm massima
(DZR12(-D) o unità più piccola)
DXS15XLF(-D)
Peso: 18 kg massimo
Altezza: 53,7 cm massima
(DZR10(-D) o unità più piccola)
t Incavi piedini
Quando si impilano più altoparlanti, allineare i piedini di
gomma dell'unità superiore agli incavi di quella inferiore.
y Viti di montaggio delle rotelle
Per il montaggio delle rotelle Yamaha SPW-1 (vendute
separatamente). Nel caso in cui non si desideri utilizzare
le rotelle, non rimuovere le viti. Viceversa, lo sfiato di aria
attraverso i fori potrebbe compromettere la qualità sonora.
NOTA
• Per maggiori informazioni sull'installazione delle rotelle e le rela-
tive precauzioni, fare riferimento al manuale che accompagna il
prodotto opzionale.
• Installare solo le rotelle modello SPW-1.
Full range Subwoofer
t
Filettatura
M20
Lunghezza
dell'asta
104 cm massima
82 cm massima
104 cm massima
