Graissage des bras de pivot

Périodicité des entretiens: Toutes les 25 heures
1. Placez les leviers de réglage de hauteur de coupe des
roues arrière à la position centrale.
2. Essuyez les graisseurs avec un chiffon propre
(Figure 21).
1. Graisseur
3. Raccordez une pompe à graisse à chaque graisseur et
injectez doucement 2 ou 3 jets de graisse universelle
au lithium nº 2.
Important: Une pression de graissage excessive
risque d'endommager les joints.
Lubrification du carter
d'engrenages
Périodicité des entretiens: Toutes les 100 heures
1. Retirez le bac à herbe.
2. Essuyez les graisseurs à l'aide d'un chiffon propre
(Figure 22).
1. Couvercle de courroie
3. Raccordez une pompe à graisse au graisseur dans
l'ouverture du couvercle de courroie (Figure 22).
Important: Une pression de graissage excessive
risque d'endommager les joints.
4. Injectez soigneusement 1 ou 2 jets de graisse universelle
au lithium nº 2.
5. Installez le bac à herbe.

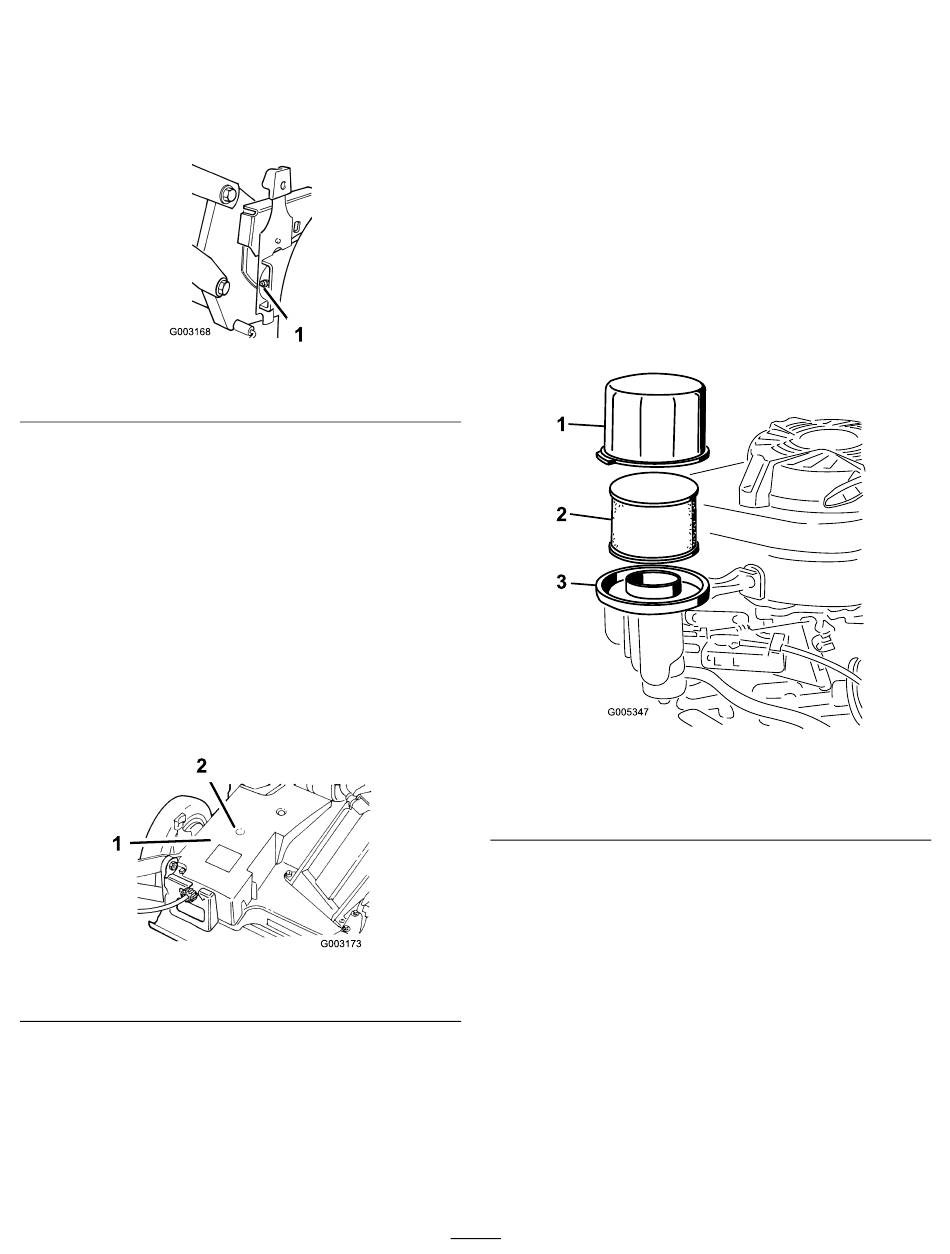

Figure 21
Figure 22
2. Graisseur
Entretien du filtre à air
Périodicité des entretiens: Toutes les 25 heures—Nettoyez
le préfiltre en mousse (plus souvent si
l'atmosphère est très poussiéreuse).
Toutes les 300 heures—Remplacez l'élément en papier
(plus souvent si l'atmosphère est très poussiéreuse).
Important: Ne faites pas tourner le moteur sans le filtre
à air au complet, sous peine d'endommager gravement
le moteur.
1. Arrêtez le moteur et attendez l'arrêt de toutes les pièces
mobiles.
2. Débranchez le fil de la bougie (Figure 13).
3. Enlevez le couvercle et nettoyez-le soigneusement
(Figure 23).
1. Couvercle
2. Élément en papier du filtre
à air
4. Enlevez et examinez l'élément filtrant en papier
(Figure 23) et mettez-le au rebut s'il est excessivement
encrassé.
Important: N'essayez pas de nettoyer l'élément
en papier.
5. Enlevez le préfiltre en mousse et nettoyez-le à l'eau
avec un détergent doux. Séchez-le ensuite en le serrant
légèrement dans un chiffon (Figure 23).
6. Placez le préfiltre en mousse sur l'élément en papier.
7. Mettez le filtre à air en place.
Remarque: Montez un élément en papier neuf si
vous avez jeté l'ancien.
8. Reposez le couvercle.
16
Figure 23
3. Base du filtre à air
