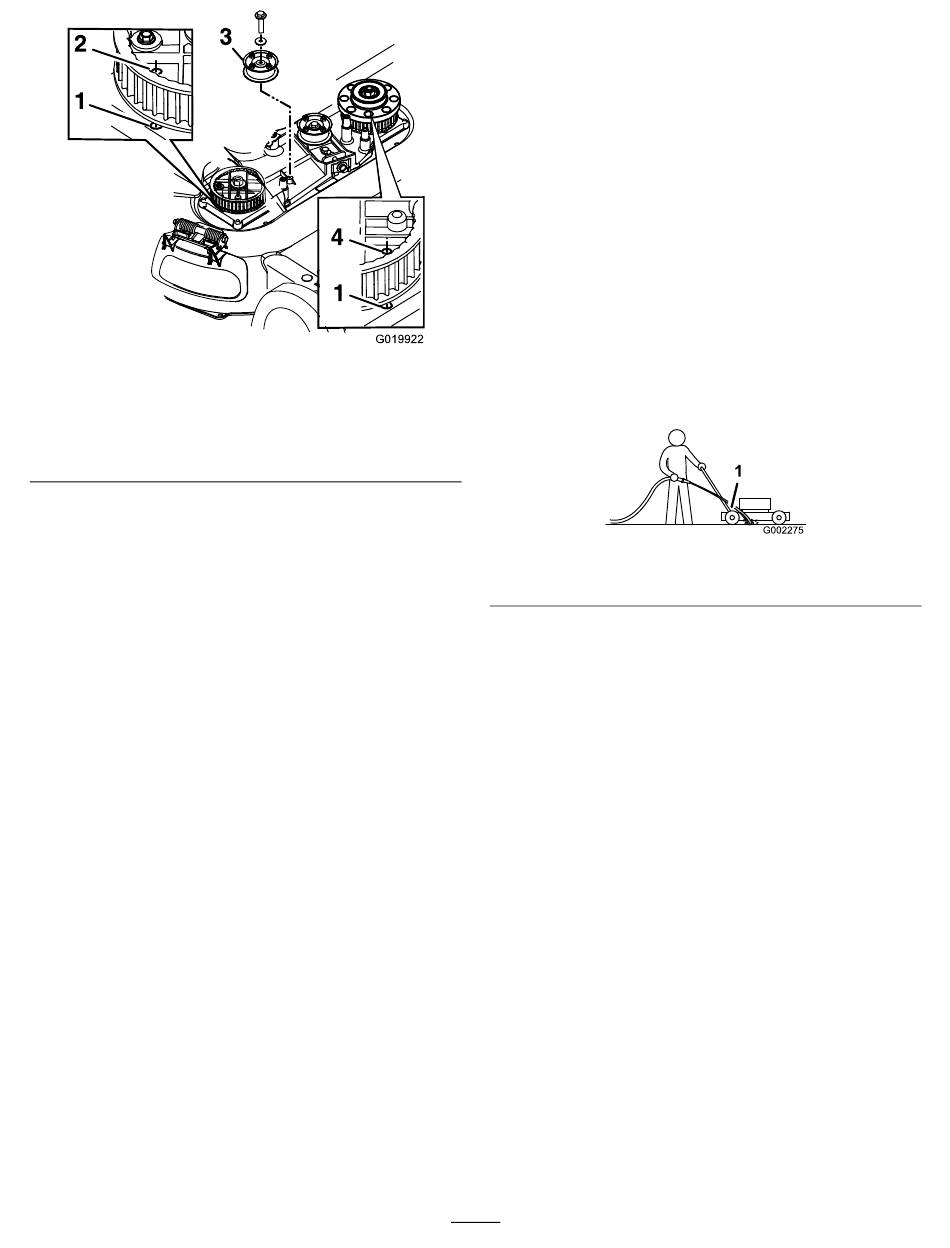

Figure 41
La poulie de tension de BBC n'est pas représentée pour
plus de clarté
1. Trou dans le carter
2. Trou de pignon droit
9. Déposez la courroie d'entraînement des lames.
10. Alignez les trous des pignons gauche et droit sur les
trous du carter, comme montré à la Figure 41.
Remarque: Maintenez les pignons en place avec une
tige ou un tournevis.
11. Lorsque les pignons sont bloqués en place, installez
la courroie d'entraînement des lames et la poulie de
tension fixe.
Remarque: Vérifiez que les dents sont bien engagées
dans les pignons.
12. Réglez la tension de la courroie comme recommandés;
voir Entretien du système d'entraînement des lames
(page 21).
13. Retirez la tige ou le tournevis des pignons.
14. Vérifiez que les lames sont correctement alignées sous
le carter; voir Entretien des lames (page 21).
15. Posez la courroie de BBC et sa protection, ainsi que
les fixations.
16. Fixez le couvercle de la courroie avec les 4 boulons
retirés à l'opération 3.
17. Branchez le fil de la bougie.
18. Vérifiez le fonctionnement de la barre de commande et
du débrayage du frein des lames (BBC).
G019922
3. Poulie de tension fixe
4. Trou de pignon gauche
Nettoyage du dessous de la
machine
Pour obtenir des résultats optimaux, le dessous du carter de la
machine doit rester propre. Vous pouvez lavez ou gratter le
carter de la machine pour enlever les déchets d'herbe.
Lavage du dessous de la machine
Périodicité des entretiens: À chaque utilisation ou une fois
par jour—Lavez le dessous du carter de
la machine.
1. Placez la machine sur une surface plane bétonnée ou
asphaltée, à proximité d'un tuyau d'arrosage.
2. Mettez le moteur en marche.
3. Tenez le tuyau d'arrosage à hauteur du guidon et dirigez
le jet d'eau vers le sol, juste devant la roue arrière droite
(Figure 42).
1. Roue arrière droite
Remarque: Les lames en rotation aspirent l'eau et
nettoient les débris d'herbe accumulés. Laissez l'eau
couler jusqu'à ce qu'il ne reste plus d'herbe sous le
carter.
4. Arrêtez le moteur et attendez l'arrêt de toutes les pièces
mobiles.
5. Coupez l'arrivée d'eau du tuyau d'arrosage.
6. Mettez le moteur en marche et laissez-le tourner
pendant quelques minutes pour sécher la machine et
ses composants.
Nettoyage du dessous du carter de la
machine par grattage
Si le lavage au jet d'eau ne parvient pas à débarrasser le
dessous de la machine de tous les débris, raclez ceux qui
restent.
1. Débranchez le fil de la bougie.
2. Vidangez le réservoir de carburant; voir Vidange du
réservoir de carburant et nettoyage du filtre à carburant
(page 20).
27
