Bosch D-tect 150 Professional Notice Originale page 11

N
S
0 c
m
1 . 5
2 c m
S e
n s
o r
4
6
0 c
m
P r
e v
2
U n
iv e
r s a
4
l m
o d
e
6
N e
x t

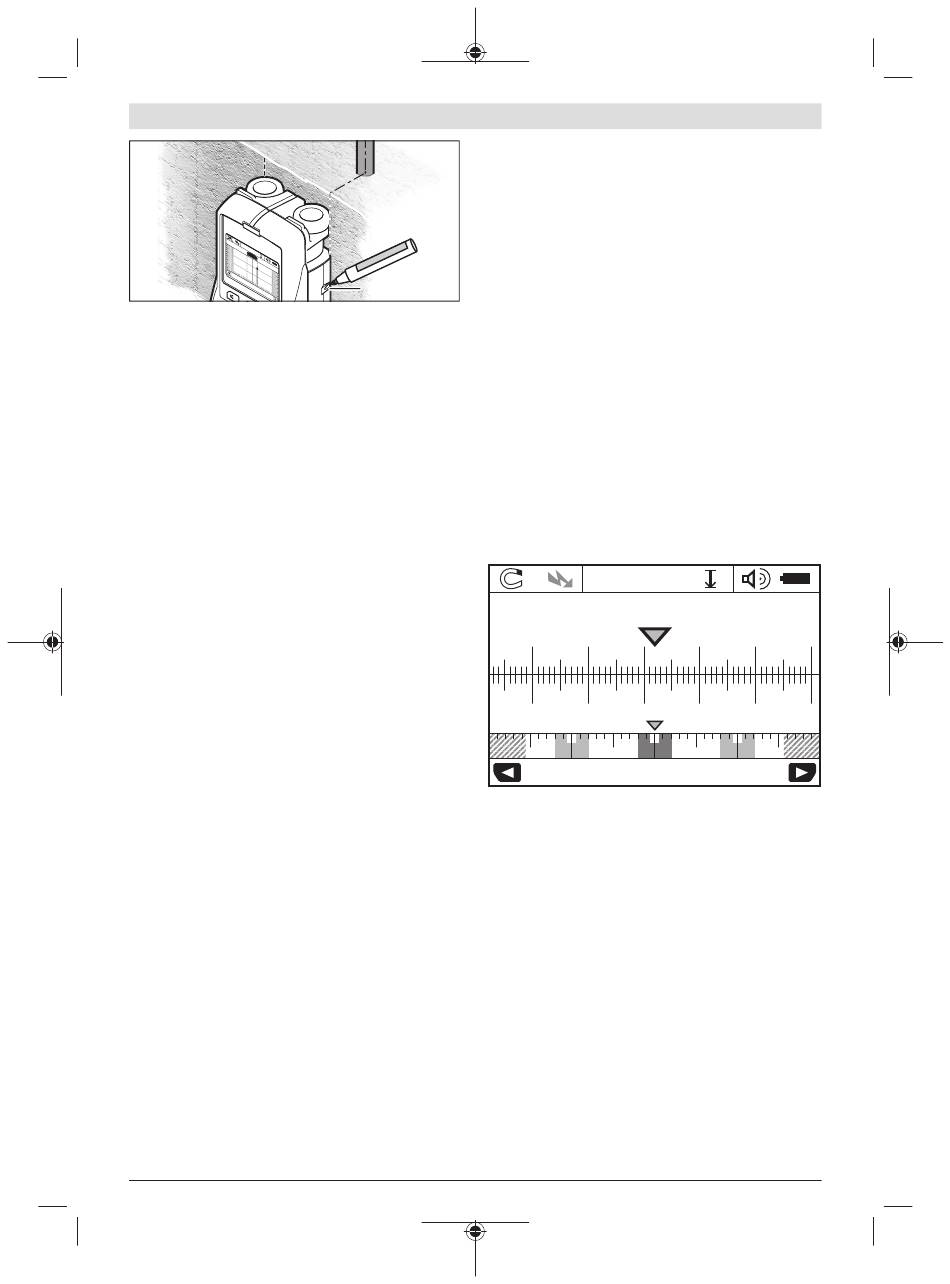

Zum exakten Anzeichnen des Objekts an der Wand bewegen
Sie das Messwerkzeug nach links oder rechts, bis das gefun-
dene Objekt unter einer Außenkante liegt. Wird im Dis-
play (16) das gefundene Objekt beispielsweise mittig unter
der gestrichelten rechten Linie (g) angezeigt, können Sie es
an der rechten Markierungshilfe (3) exakt anzeichnen.
Den Verlauf eines gefundenen Objekts in der Wand können
Sie feststellen, indem Sie mehrere Messstrecken versetzt
nacheinander abfahren (siehe Bild I) (siehe „Beispiele für
Messergebnisse", Seite 12). Markieren und verbinden Sie
die jeweiligen Messpunkte.
Durch Drücken der Starttaste (11) können Sie die Anzeige
der gefundenen Objekte jederzeit löschen und eine neue
Messung starten.
Wechsel der Betriebsarten
Sie können mit den Auswahltasten (10) und (12) zwischen
verschiedenen Betriebsarten (Modi) wechseln.
– Drücken Sie kurz die Auswahltaste (10), um die nächste
Betriebsart zu wählen.
– Drücken Sie kurz die Auswahltaste (12), um die vorherige
Betriebsart zu wählen.
Durch die Auswahl der Betriebsarten können Sie das Mess-
werkzeug verschiedenen Wandmaterialien anpassen und ge-
gebenenfalls unerwünschte Objekte (z.B. Hohlräume im
Mauerstein) unterdrücken. Die jeweilige Einstellung ist je-
derzeit im Anzeigenbereich (h) des Displays zu erkennen.
<Universalmodus> (voreingestellt)
Die Betriebsart <Universalmodus> ist für die meisten An-
wendungen in Mauerwerk oder Beton geeignet. Es werden
Kunststoff- und Metallobjekte sowie Elektroleitungen ange-
zeigt. Hohlräume im Mauerstein oder leere Kunststoffrohre
mit einem Durchmesser von weniger als 2 cm werden even-
tuell nicht angezeigt. Die maximale Messtiefe beträgt 6 cm.
<Beton Spezial>
Die Betriebsart<Beton Spezial> ist speziell für Anwendun-
gen in Stahlbeton geeignet. Es werden Armierungseisen,
Kunststoff- und Metallrohre sowie Elektroleitungen ange-
zeigt. Die maximale Messtiefe beträgt 15 cm.
<Flächenheizung>
Die Betriebsart <Flächenheizung> ist speziell zum Erken-
nen von Metall-, Metallverbund- und wassergefüllten Kunst-
stoffrohren sowie Elektroleitungen geeignet. Leere Kunst-
stoffrohre werden nicht angezeigt. Die maximale Messtiefe
beträgt 8 cm.
Bosch Power Tools
<Trockenbau>
Die Betriebsart <Trockenbau> ist geeignet, um Holzbalken,
Metallständer und Elektroleitungen in Trockenbauwänden
(Holz, Gipskarton etc.) zu finden. Gefüllte Kunststoffrohre
und Holzbalken werden identisch angezeigt. Leere Kunst-
stoffrohre werden nicht erkannt. Die maximale Messtiefe be-
trägt 6 cm.
<Hohlziegel/-block>
(3)
Die Betriebsart <Hohlziegel/-block> ist geeignet für Wände
mit vielen Lufteinschlüssen. Gefunden werden metallische
Objekte sowie spannungsführende Elektroleitungen. Die
Auffindbarkeit kann bei einer hohen relativen Luftfeuchte
(>50 %) stark reduziert sein.
Kunststoffrohre und nicht spannungsführende Elektroleitun-
gen werden nicht gefunden. Die maximale Messtiefe beträgt
6 cm.
Wechsel der Anzeigenarten
Hinweis: Ein Wechsel der Anzeigenarten ist in allen Be-
triebsarten möglich.
Drücken Sie lange die Auswahltaste (10) oder (12), um vom
Standard-Anzeigebildschirm in den Meterstabmodus umzu-
schalten.
N
S
18
cm
Zurück
Der Meterstabmodus zeigt im Beispiel die gleiche Situation
wie in Bild D: drei Eisenstangen in gleichmäßigem Abstand.
Im Meterstabmodus kann der Abstand zwischen gefundenen
Objektmitten ermittelt werden.
Unter der Anzeige für die zulässige Bohrtiefe (l) wird die vom
Startpunkt aus zurückgelegte Messstrecke angegeben, im
Beispiel 20,1 cm.
Im kleinen Maßstab über der Anzeige der Betriebsart (h)
werden die gefundenen drei Objekte als Rechtecke darge-
stellt.
Hinweis: Sowohl die Anzeige der zulässigen Bohrtiefe (l) als
auch die der Materialeigenschaft (m) beziehen sich auf das
schwarz dargestellte Objekt im Sensor.
Um in den Standard-Anzeigebildschirm zurückzugelangen,
drücken Sie kurz die Auswahltaste (10) oder (12).
Hinweis: Nur die Anzeige wird umgeschaltet, nicht der
Messmodus!
? 8,8 cm
20,1 cm
19 20 21 22
10 cm 20cm 30 cm
Beton spezial
1 609 92A 4G0 | (22.08.2018)
Deutsch | 11
23
40
Vor
