Principe de fonctionnement et architecture matérielle

Contenu de ce chapitre

Ce chapitre présente brièvement le principe de fonctionnement et l'architecture du variateur.

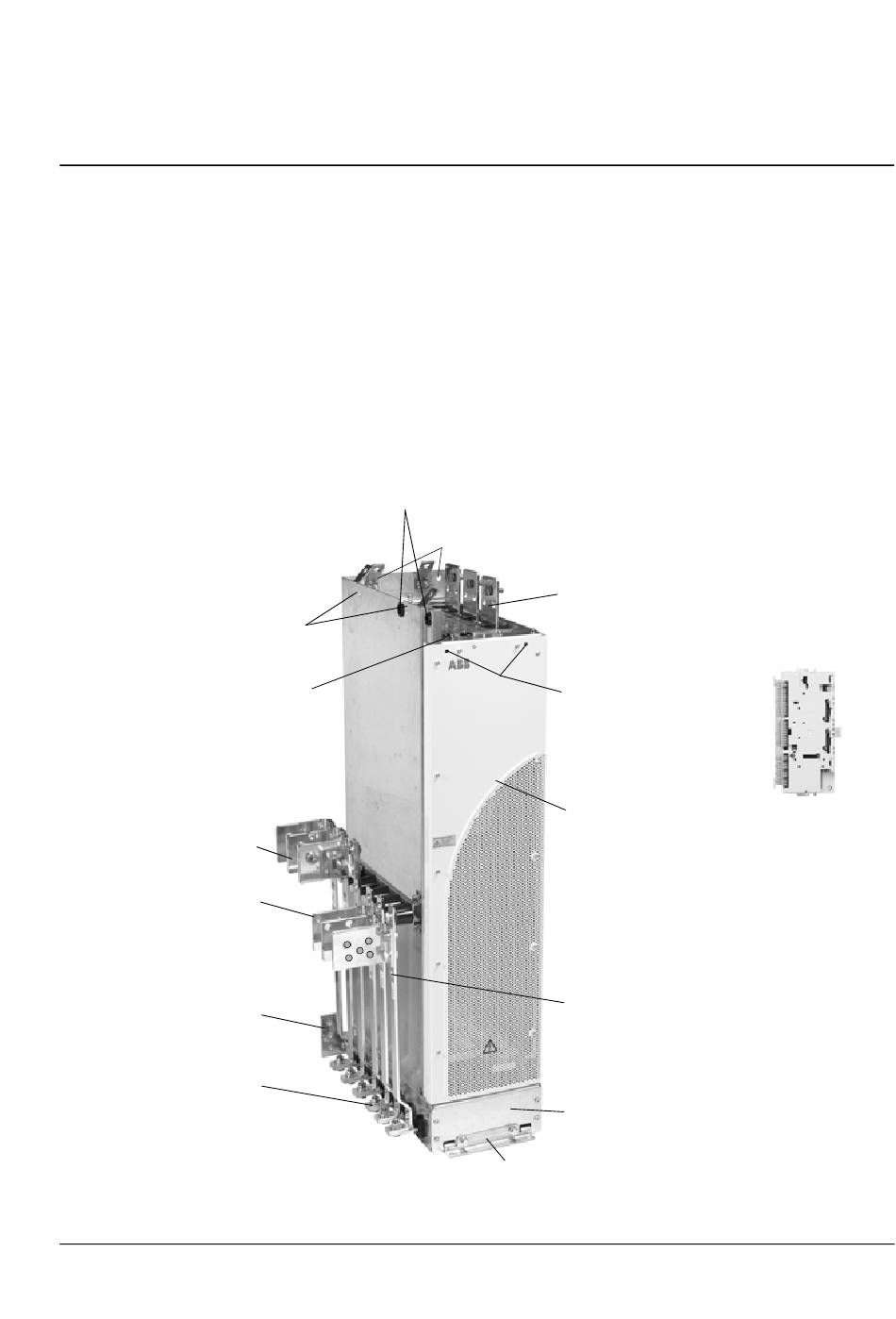

Vue d'ensemble de l'ACS800-04/U4

L'ACS800-04/U4 est un module variateur en protection IP00 pour la commande des moteurs
c.a. Il est destiné à être monté en armoire utilisateur et fixé à la paroi ou sur un socle. Les
bornes d'entrée sont situées en haut de l'appareil tandis que les bornes de sortie (câbles
moteur) sont situées sur le côté droit ou gauche de l'appareil. L'appareil est assemblé en
usine avant d'être livré avec son piédestal de montage et ses jeux de barres de sortie.
Points de fixation
Bornier de raccordement utilisateur
pour la fonction de prévention
contre la mise en marche
intempestive (+Q950) ou pour la
fonction STO (+Q967).
Prévention contre la mise en
marche intempestive (option
Fonction STO (option +Q967)
Bornes moteur
Bornes et jeux de barres
c.c. et de freinage (option)
Borne PE
Bornes moteurs
alternatives (si aucun jeu
de barres vertical n'est
utilisé)
Supports (Slots) pour les câbles allant vers la carte RMIO dans l'unité de
commande RDCU. Les câbles sont enroulés au sommet du module.
Cf. section
+Q950) ou
Points de fixation
Bornes réseau
Points de fixation
Capot avant
Perçages supplémentaires pour fixation des
borniers
Piédestal
Équerre de fixation
Principe de fonctionnement et architecture matérielle
25
Unité de
commande RDCU
