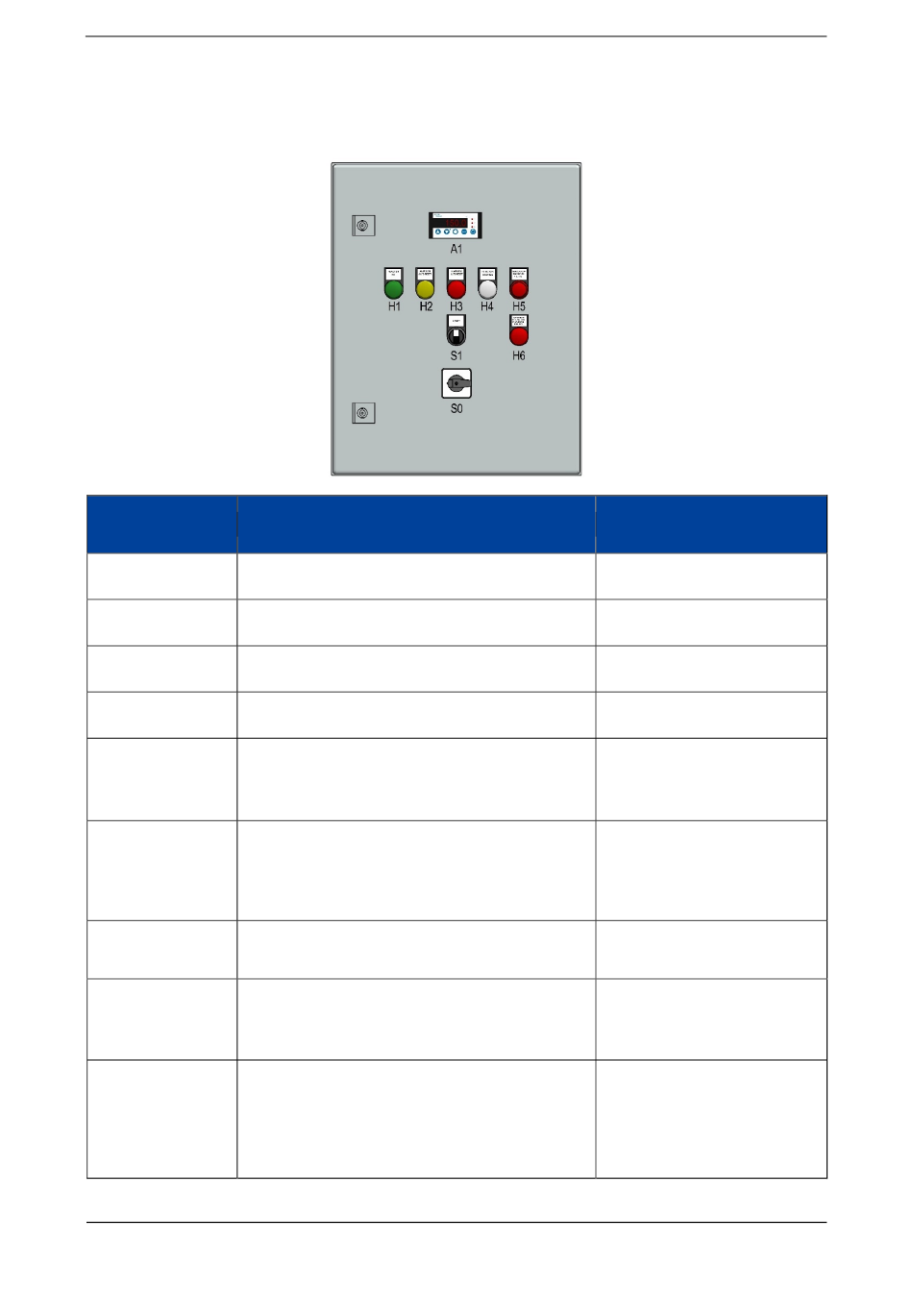

5.3.1
Commande électrique
Désignation
Interprétation
S0
Interrupteur principal
S1
Interrupteur de démarrage
A1
Régulateur de température
H1
Convertisseur en service
ALARME avec RESET automatique
H2
Contrôleur de température TW
ALARME avec RESET automatique
H3
Contrôleur de température de sécurité
STW
Phase de chauffe du réacteur
H4
(montée en température)
ALARME
H5
Réacteur min. / max.
ALARME
H6
Dysfonctionnement
Relais K1.1, K1.2, K1.1A, K1.2A
V01 /11-069
Instructions de montage et de service BEKOKAT
Affichage
Témoin lumineux "Vert"
Témoin lumineux "Jaune"
Témoin lumineux "Rouge"
Témoin lumineux "Blanc"
Témoin lumineux "Rouge"
Témoin lumineux "Rouge"
59 / 88
®
