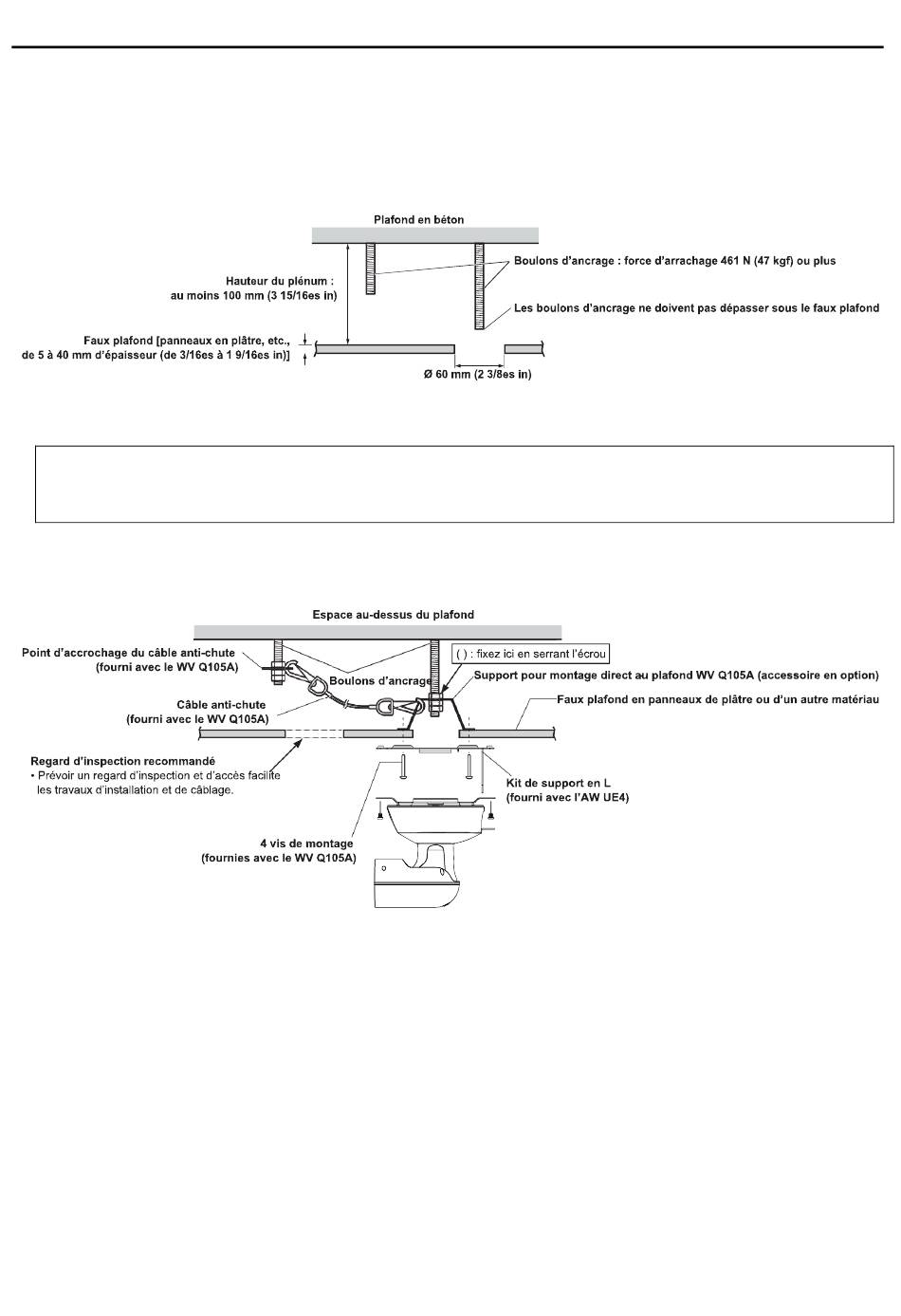

Si vous utilisez le WV-Q105A (accessoire en option)
Il est recommandé de prévoir un regard d'inspection ou un espace similaire permettant l'accès à la zone entourant
l'appareil afin de faciliter les opérations d'installation et de câblage.
Avant de fixer le support sur un matériau, vérifiez que ce dernier est suffisamment robuste pour supporter le poids total
(environ 4,7 kg, soit 10,34 lb) de l'appareil quand il sera fixé.
Utilisez le support de montage si la hauteur du plénum est d'au moins 100 mm (3-15/16 pouces). Le support peut être
fixé à des faux plafonds épais de 5 à 40 mm (de 3/16 de pouce à 1-9/16 pouce).
Le câble anti-chute (fourni avec le WV-Q105A) doit être utilisé en cas de fixation par support direct au plafond.
1.
Consultez les instructions d'utilisation du support direct au plafond WV-Q105A, et fixez celui-ci, ainsi que la
potence du câble anti-chute et le câble lui-même (fournis avec le WV-Q105A) aux boulons d'ancrage.
Installation des boulons d'ancrage et du support direct au plafond (
Pour faciliter ce travail, ne serrez pas tout de suite le support direct au plafond sur le faux plafond ; alignez
d'abord verticalement le support direct au plafond et les boulons d'ancrage, avant de serrer les écrous.
2. Retirez d'abord les vis peu serrées de l'étape 1, alignez ensuite le support caméra de l'AW-UE4 avec les
trous à vis du support direct au plafond WV-Q105A, puis fixez ce dernier au bon endroit.
Utilisez les vis de montage (les vis adhésives M4-L60 à empreinte Phillips) fournies avec le WV-Q105A.
)
11
