14
Centrale ATS
Guide d'installation
Câblage (modèles ATS2000/3000)

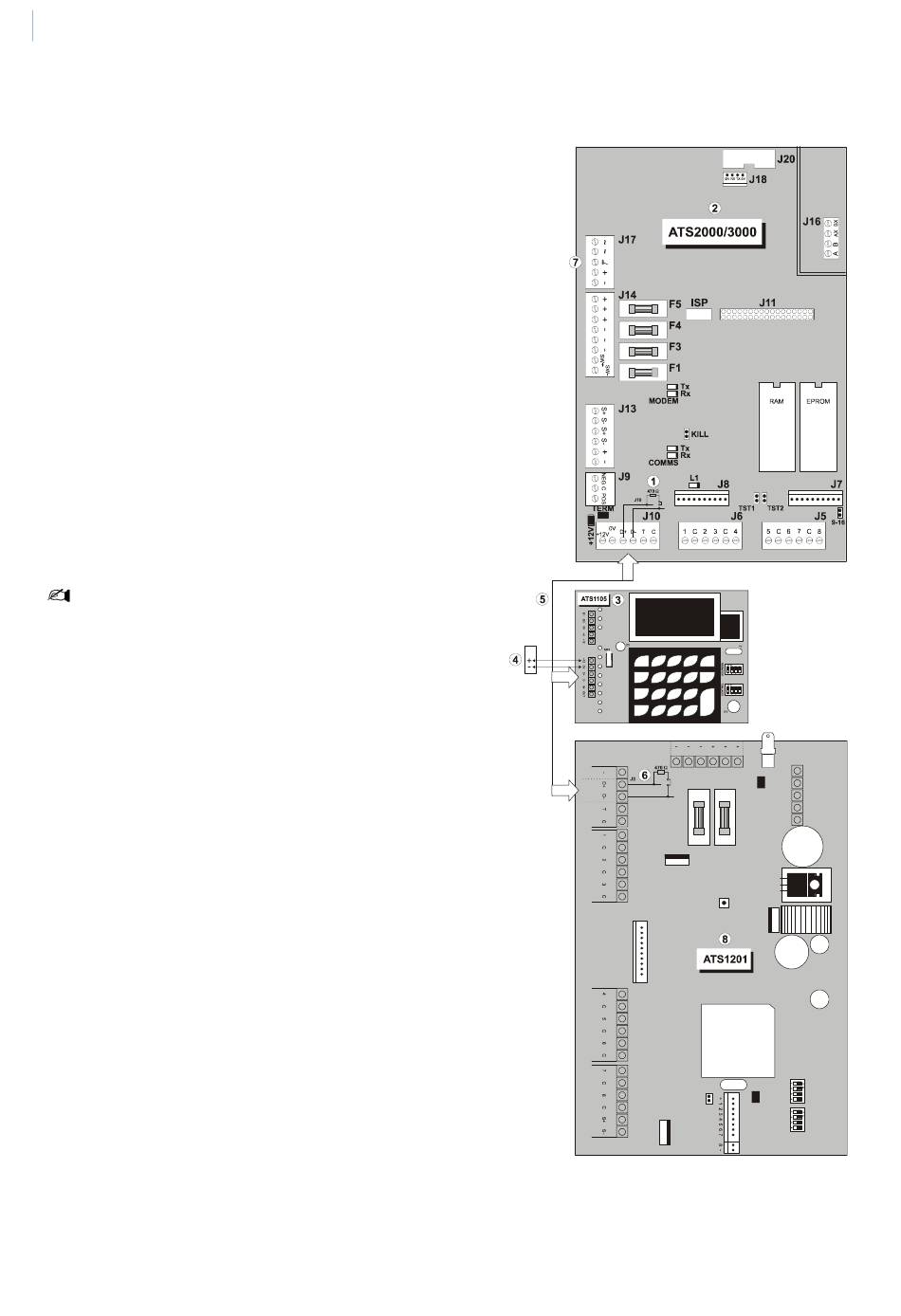

Diagramme de connexion du bus de données du système: recommandations sur les raccordements
Le cavalier " TERM " est mis en place sur le premier et le
dernier module du bus de données du système. Dans une
configuration de câblage en étoile, ce cavalier n'est installé
que sur les modules situés aux deux extrémités de la plus
longue branche du bus de données du système.
1
Cavalier TERM installé (premier module d'un bus de données
local).
2
Centrale ATS modèles ATS2000/3000.
3
RAS avec LCD (l'interrupteur TERM n'est pas réglé sur ON).
4
Alimentation 12 V séparée. Nécessaire si le RAS est situé à
plus de 100 m de la centrale ou du DGP le(la) plus proche.
Connectez le " - " sur le " - " du bus de données.
5
Type de câble de données recommandé : WCAT 52 (2 paires
torsadées avec écran).
6
Cavalier TERM installé (dernier module d'un bus de données
local).
7
Borne de terre pour connexion du blindage*.
8
N'importe quel boîtier de bus d'extension E/S (ATS1201,
ATS1210, ATS1220 ou ATS1250, par exemple).
* Connecter le blindage du câble à un seul dispositif.
Voir les sections: Connexion du bus de données du système
page 16.
Voyants lumineux
L1 :
Clignote lentement lorsque la centrale fonctionne (le
microprocesseur fonctionne).
COMMS
Rx :
Le voyant jaune clignote lorsque des modules distants (RAS
et DGP) répondent à une scrutation.
Tx :
Le voyant rouge clignote lorsque la centrale scrute des
modules distants. Il doit toujours être activé.
MODEM
Rx1 :
Le voyant jaune clignote lors de la réception de données
provenant d'un module connecté à la ligne PTT (J15/J16/J19)
(centrale de réception ou modem de composition) ou au port
série J18 (RS232 PC).
Tx1 :
Le voyant rouge clignote lors de l'envoi de données de la
centrale vers un module connecté à la ligne PTT (J15/J16) ou
au port série J18.
