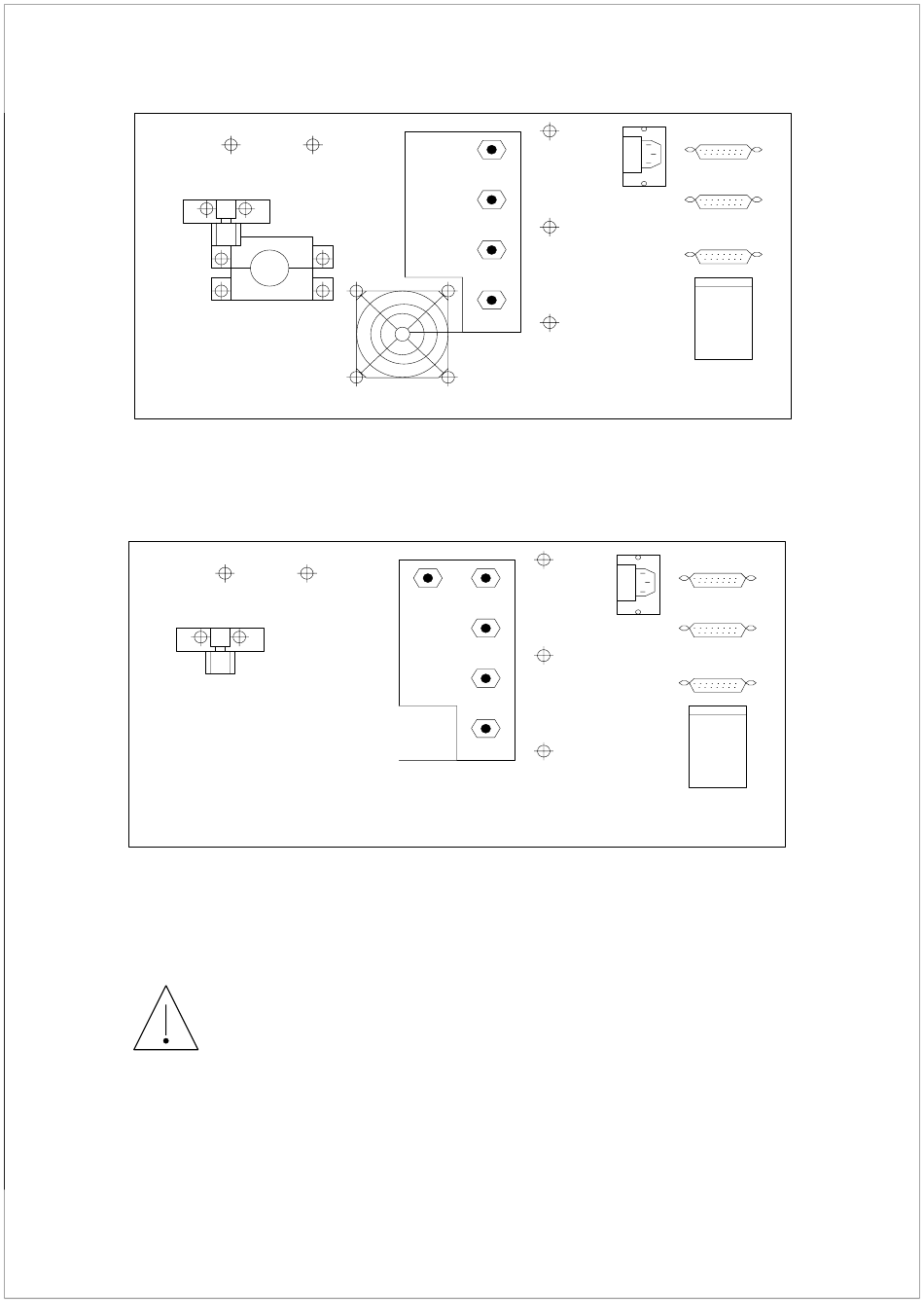

Fig. 6.2 Face arrière du FIDAMAT 5E-P
Fig. 6.3 Face arrière du FIDAMAT 5E-G
6.3 Raccordements électriques
Avertissement! Lors du raccordement électrique, il faut respecter:
Les "prescriptions VDE 0100 concernant l'installation de matériels à courant
fort avec des tensions en-dessous de 1000 V".
Un dispositif de sectionnement doit être prévu dans l'installation électrique
du local (voir la plaque signalétique pour la puissance nominale).
– Il convient de vérifier si la tension secteur disponible correspond à celle de la plaque
signalétique de l'appareil
– Les câbles nécessaires pour les signaux doivent être reliés aux embases trapézoïdales X1, et
X3 (FID-5E-AP) ou X1, X2 et X3 (FID 5E-P, -G) selon le plan d'affectation des contacts.
H
2
Air comburant
Gaz de zéro
Gaz cal. 1
H
Gaz à
2
analyser
Air comburant
Gaz de zéro
Gaz cal. 1
12
X1
Secteur
X2
X3
X1
Secteur
X2
X3
