3.3 Connexions électriques
Alimentation
Le connecteur femelle à 3 points pour l'alimentation externe DC 24 V se trouve sur le dessus
du module. Le connecteur mâle correspondant fait partie de la fourniture.
Le brochage du connecteur femelle est décrit au chapitre Brochage du connecteur femelle
de l'alimentation externe (Page 34).

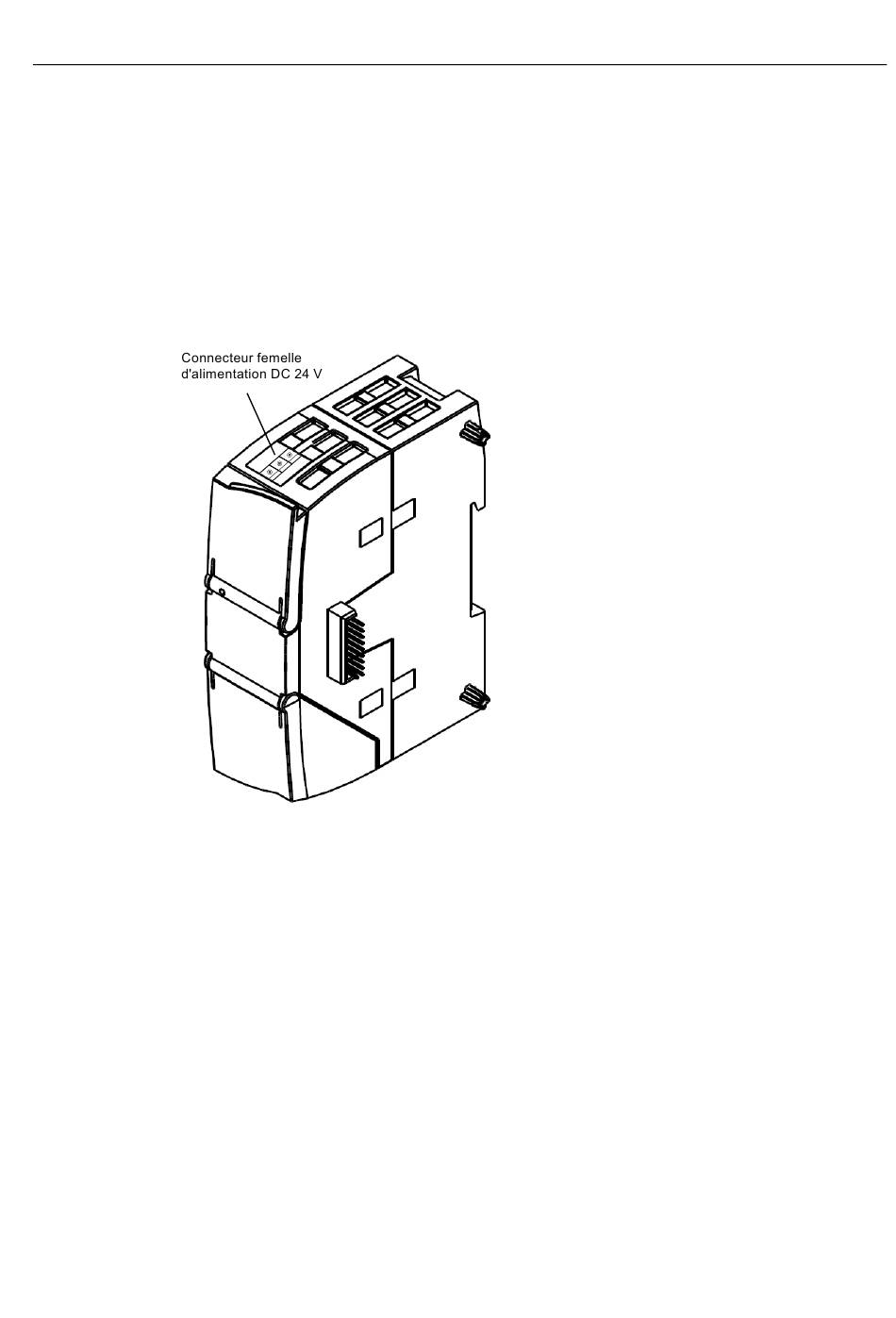

Figure 3-2
Interface pour le réseau GSM
La communication GPRS au sein du réseau GSM nécessite une antenne externe. Celle-ci
se connecte sur le connecteur femelle SMA du CP. Le connecteur SMA se trouve derrière le
volet inférieur du CP.
Une a
(Page 99).
Informations complémentaires sur les connexions électriques
Vous trouverez les détails techniques sur les connexions électriques au chapitre
Caractéristiques techniques (Page 89).
CP 1242-7
Instructions de service, 10/2012, C79000-G8977-C247-04
Connecteur femelle pour alimentation DC 24 V
ntenn e appropriée en intérieur et en extérieur est spécifiée au chapitre Accessoires
LED et connexions
3.3 Connexions électriques
