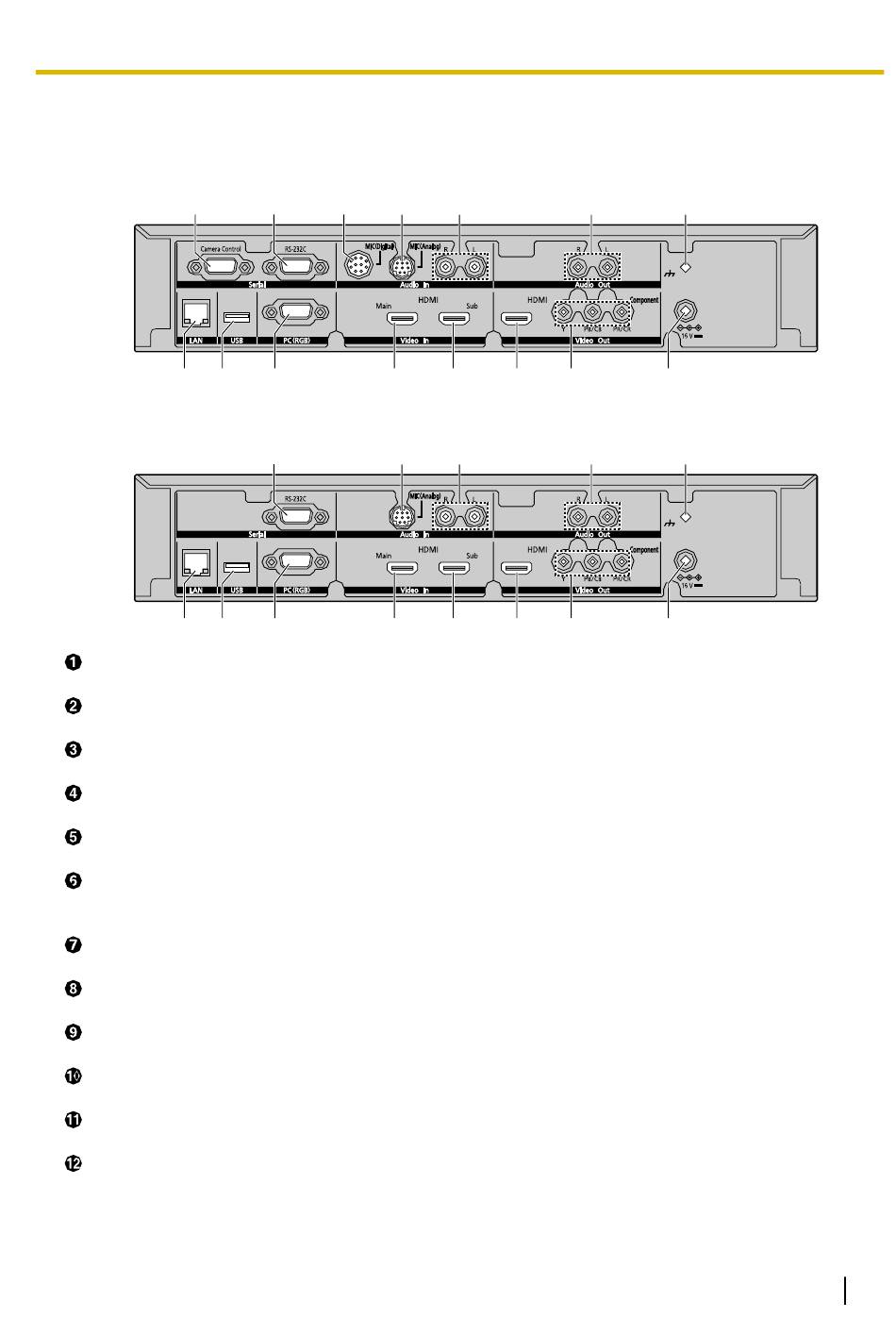

Unité principale (Arrière)
KX-VC600
A
H
KX-VC300
H
Terminal Camera Control (Terminal de contrôle de caméra) (KX-VC600 uniquement)
Non utilisé.
Borne RS-232C
Non utilisé.
Fiche MIC (Digital) (Fiche pour microphone numérique) (KX-VC600 uniquement) (Page 25)
Sert à raccorder le microphone de table numérique (option) (Page 22).
Fiche MIC (Analog) (Fiche pour microphone analogique) (Page 25)
Sert à raccorder le microphone de table analogique (option) (Page 22).
Fiche Audio In L/R (Fiche Entrée audio G/D) (Page 25)
Sert à raccorder les microphones polyvalents (pas pour le microphone de table).
Fiche Audio Out L/R (Fiche sortie audio G/D)
Sert à raccorder un amplificateur ou un haut-parleur actif (Page 29). Elle sert également à raccorder les
haut-parleurs d'un écran sans borne HDMI comme sortie audio (Page 30).
Borne de Terre Fonctionnelle
Utilisée pour connecter un câble de mise à la terre lorsqu'il y a beaucoup d'interférences sur la connexion.
Fiche LAN (Page 26)
Raccord du câble LAN.
Fiche USB (Page 113)
Sert à raccorder un dispositif de mémoire USB pour sauvegarder le journal des opérations.
Borne RGB (Borne RVB) (Page 72)
Sert à raccorder un ordinateur pour envoyer des écrans aux participants.
Borne Main (Borne de caméra principale) (Page 25)
Raccorde la caméra vidéo principale au moyen d'un câble HDMI.
Borne Sub (Borne de caméra auxiliaire) (Page 78)
Sert à raccorder une deuxième caméra vidéo auxiliaire au moyen d'un câble HDMI pour partager des
contenus vidéo indépendemment de la caméra vidéo principale.
B C
I J
B
I J
D E
K L M
D E
K L M
F G
N O
F G
N O
