DANGER
DANGER POTENTIEL
Attention de ne pas toucher la lame en rotation
lors du réglage de la hauteur de coupe.
QUELS SONT LES RISQUES?
Le contact avec la lame en rotation peut
entraîner des blessures graves.
COMMENT SE PROTEGER?
Couper le moteur et attendre l'arrêt de toutes
les pièces en mouvement avant de changer la
hauteur de coupe.
Ne pas mettre les doigts sous le carter de
tondeuse pour soulever la machine lors du
réglage des leviers de hauteur de coupe.
1. Avant de mettre le moteur en marche, pousser la
tondeuse sur le gazon jusqu'à ce que les lettres de
l'échelle SmartWheel
soient orientées à la verticale (Fig. 12).
2. Mesurer la hauteur de l'herbe sur l'échelle
SmartWheel (Fig. 12). La lettre en regard du sommet
des herbes indique le réglage de hauteur de coupe qui
convient.
3. Serrer le levier de hauteur de coupe contre la roue et
l'amener sur la lettre appropriée du carter de tondeuse
(Fig. 13).

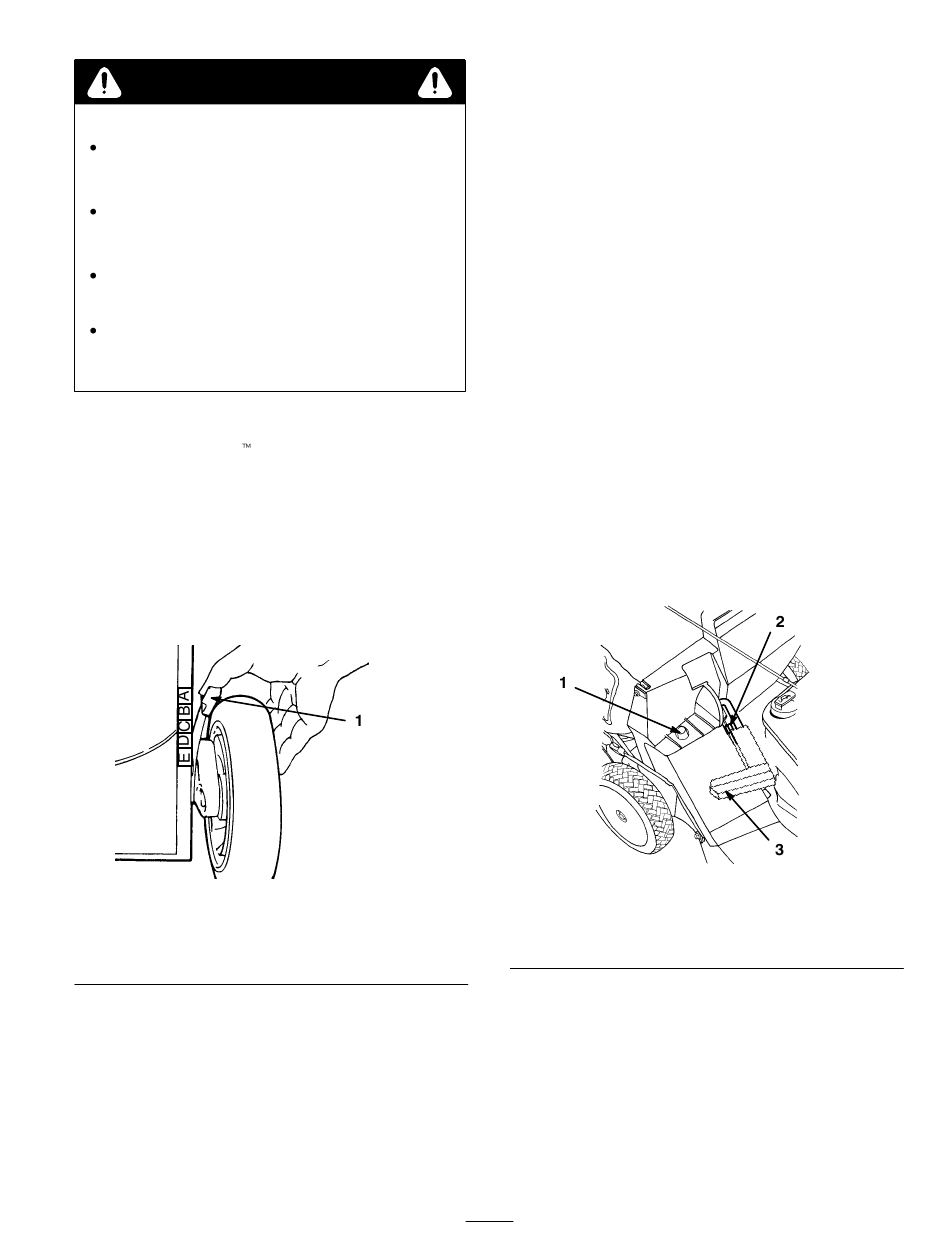

Figure 13
1. Levier de hauteur de
coupe
de la roue arrière gauche
A = 25 mm (1")
B = 38 mm (1-1/2")
C = 51 mm (2")
D = 64 mm (2-1/2")
E = 76 mm (3")
788
Remarque : Pour faciliter le réglage, soulever le carter de
manière à ce que la roue ne touche plus le sol. Ne jamais
placer les doigts sous le carter pour soulever la
tondeuse.
4. Vérifier que l'ergot du levier de hauteur de coupe
s'engage dans l'encoche du carter.
5. Régler toutes les roues sur la même lettre.
Remarque : Les roues avant peuvent être réglées sur une
hauteur de coupe de 13 mm (1/2"). Pour ce faire, amener
le levier de hauteur de coupe au-delà de A et laisser
l'ergot s'engager dans l'encoche du carter.

Emploi du sac de ramassage

A l'occasion, il peut être souhaitable d'utiliser le sac de
ramassage pour ensacher l'herbe haute ou très fournie et
les feuilles.

Montage du sac de ramassage

1. Couper le moteur et attendre l'arrêt de toutes les
pièces mobiles.
2. Vérifier que la poignée du volet d'éjection est
entièrement abaissée vers l'avant et que le loquet est
engagé par l'ergot (Fig. 14).
1. Armature du sac
accrochée sur le tenon
2. Loquet engagé par l'ergot
3. Enfoncer le trou de l'armature du sac sur le tenon du
carter de tondeuse (Fig. 14).
4. Accrocher l'arrière du sac au mancheron inférieur.
13
1912
Figure 14
3. Poignée à fond vers
l'avant et volet d'éjection
fermé
