Raccordement
6.1
Configurations possibles
Il y a trois configurations possibles pour les différentes variantes Flat Panel :
● sans écran tactile
● avec écran tactile
● à clavier
Configuration sans écran tactile
Pour la configuration sans écran tactile, un raccordement à l'alimentation 24 V CC ou
230/120 V CA ainsi qu'une connexion DVI ou VGA entre le Flat Panel et le PC sont
nécessaires.

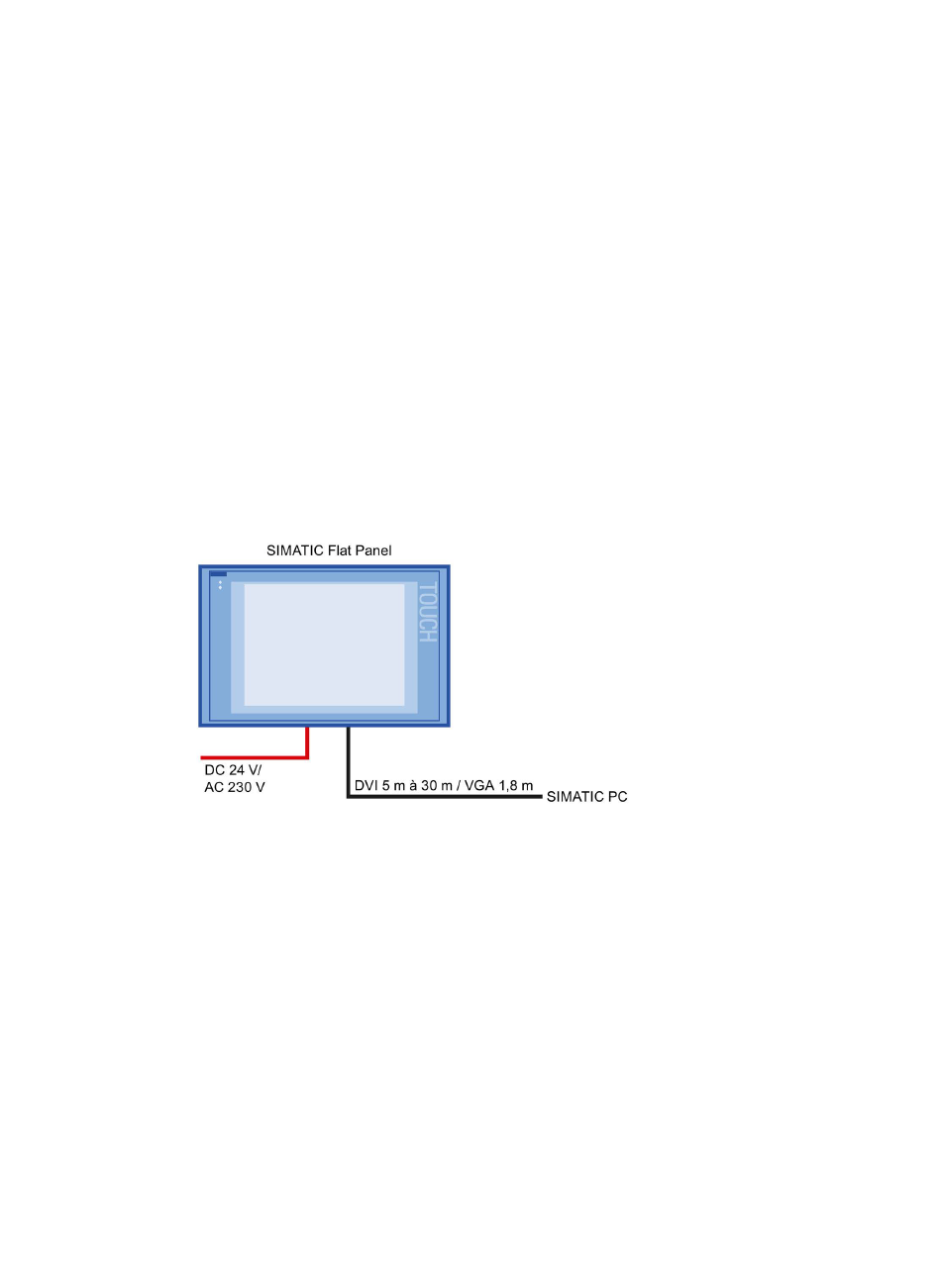

Figure 6-1
Flat Panel, Flat Panel PRO
Instructions de service, 11/2015, A5E37024577-AA
Configuration du Flat Panel sans écran tactile
6
51
