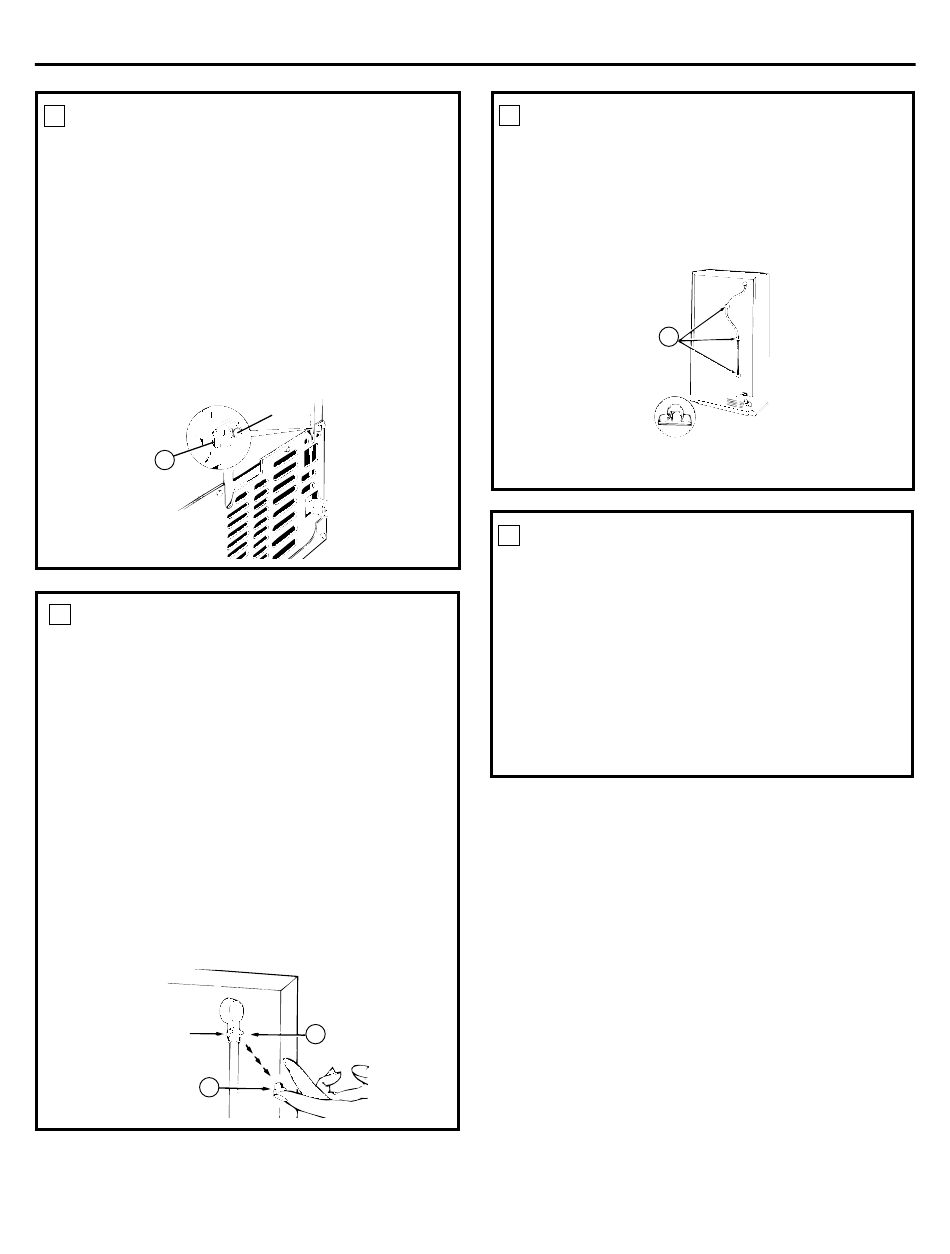

MONTEZ LE COLLIER DE
3
SERRAGE DE LA CONDUITE
D'EAU
•
Fixez le collier de serrage de la conduite d'eau
en métal (8) au réfrigérateur. Vissez l'une des vis,
enlevée pendant la première étape, dans le
rebord de l'armoire du réfrigérateur en la faisant
passer à travers le collier de serrage et le trou du
couvercle du compresseur.
Vous devez utiliser ce collier de serrage sur la
•
conduite d'eau de la maison (consultez Instructions
d'installation de la conduite d'eau). Vous ne
pouvez pas l'utiliser sur la conduite allant du
robinet d'eau jusqu'à la machine à glaçons.
8
4
BRANCHEZ LA CONDUITE D'EAU
• Enlevez le petit bouchon en matière plastique (B)
en bas du raccord d'arrivée de conduite d'eau situé
en haut du coin arrière droit du réfrigérateur.
• Pincez les extrémités du collier de serrage de tuyau
(6) de la trousse avec des pinces et faites glisser le
collier de serrage sur le raccord d'arrivée de
conduite d'eau.
• Tout en continuant de pincer le collier de serrage,
insérez la conduite d'eau en matière plastique dans
le raccord d'arrivée de conduite d'eau aussi loin
qu'elle peut aller (environ 25 mm [1 po]).
• Faites ensuite glisser le collier de serrage vers le
bas de manière à attraper la conduite d'eau en
matière plastique et la tenir bien en place.
• Assurez-vous que la conduite d'alimentation d'eau
soit dirigée vers le bas.
Raccord d'arrivée de
conduite d'eau
B
Instructions d'installation
Vis
6
FIXEZ LA CONDUITE D'EAU EN
5
MATIÈRE PLASTIQUE
Attachez la conduite d'eau en matière plastique
à l'arrière de l'armoire du réfrigérateur avec les
dispositifs de fixation avec envers adhésif (5),
en espaçant les dispositifs de fixation comme
l'indique la figure pour empêcher la conduite
d'être détendue.
Dispositif de fixation de conduite d'eau en
matière plastique avec envers adhésif
UNE FOIS LE ROBINET D'EAU
6
INSTALLÉ
Consultez Instructions d'installation de la conduite
d'eau pour brancher à l'alimentation d'eau de la
maison. Après avoir terminé de brancher la
conduite d'eau, mettez le commutateur de marche
de la machine à glaçons en position I (marche).
Le cycle de formation des glaçons ne commence que
lorsque la machine à glaçons et le compartiment
congélation atteignent leur température de
fonctionnement. La formation de glaçons
commence alors automatiquement.
87
