Installation
Choix de l'emplacement
Respecter une distance d'au
moins 2 m entre chaque
produit, excepté entre 2 détecteurs.

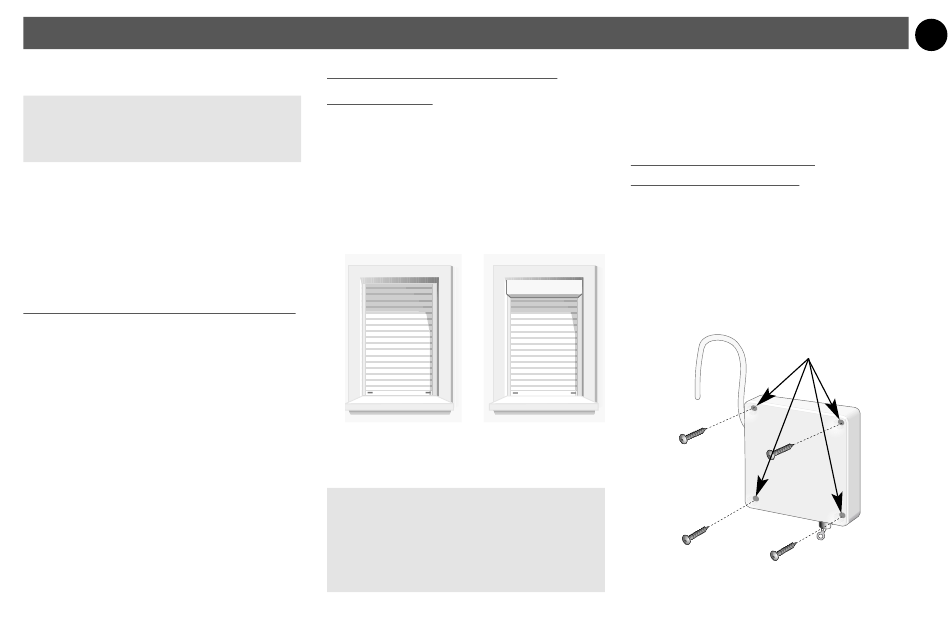

Ce détecteur est conçu pour les
volets roulant :
• traditionnels (caisson à l'intérieur
de l'habitation (A))
• de rénovation (caisson à l'exté-
rieur de l'habitation (B)).
Le détecteur doit être placé :
• émetteur à l'intérieur de l'habita-
tion et capteur à l'intérieur du cais-
son du volet,
• capteur au centre du caisson (afin
d'éviter que le cordon se coince
dans la glissière du volet roulant),
• avec le cylindre de sortie en laiton
du cordon le plus près possible de
l'ouverture du caisson (afin d'éviter
tout cisaillement),
• avec l'extrémité du cordon fixée
sur la lame finale ou l'avant dernière
lame du volet.
Le détecteur ne doit pas
être placé :
• émetteur à l'extérieur de l'habitation,
• émetteur à l'intérieur d'un caisson
métallique,
• avec le cordon passant dans l'une
des glissières du volet roulant
(risque de sectionnement du cor-
don).
A
B
Dans le cas d'une fixation sur
support métallique, insérer une
cale de bois ou de plastique
de 20 mm d'épaisseur entre le
socle et le bâti métallique.
5
Câblage et fixation
du détecteur
pour volet roulant
Fixation du capteur
pour volet roulant
Le capteur se fixe en 4 points (C) au
caisson du volet roulant.
Œ
Relever le volet roulant complè-
tement.
Ouvrir le caisson du volet roulant.
C
F
