151 Durch Drücken von , erscheint am Display der Endwert des Anzeige-
bereiches.
a Wenn der angezeigte Wert der gewünschte ist, drücken Sie
PgUp um die Programmierung fortzusetzen
b Wenn Sie den Wert ändern wollen, können Sie mit den Tasten
M
und den gewünschten Wert einstellen und mit
abschließen.
160 Am Display erscheint End; drücken Sie gleichzeitig
Programmierung zu bestätigen.
170 Am Display erscheint Sto; das Gerät speichert die Einstellung und
verläßt das Menü. I
4
(siehe Punkt 16)
L
PgUp
LM
um die

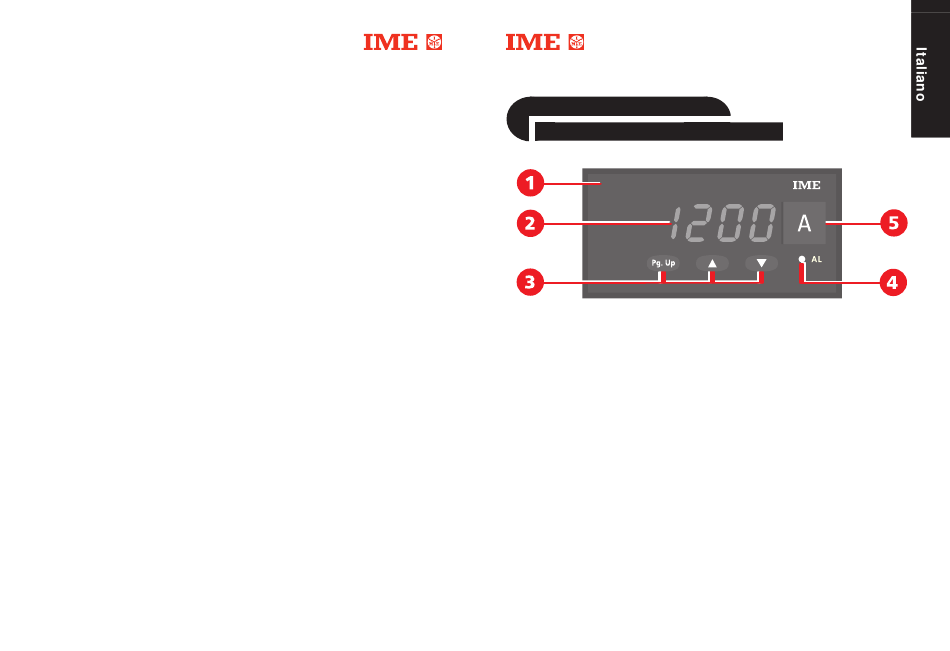

Descrizionee frontale
1 • FRONTALE PROTEZIONE IP50
In opzione è disponibile protezione frontale IP54.
2 • DISPLAY
Display a LED rossi, massima indicazione –1999...1999 (DG4P/RM3C) e
0...9999 (DG4Q).
3 • TASTIERA
3 tasti utilizzati per la configurazione oppure la selezione della visualizzazione
(valore istantaneo, valore di picco, stato allarmi).
4 • LED SEGNALAZIONE ALLARMI
L'accensione indica l'avvenuto intervento di uno o di entrambi gli allarmi
(entrando nel menù è possibile visualizzare lo stato allarmi, verificando se
uno o entrambi i relè sono in condizione di anomalia).
Al rientro dalla condizione di anomalia/e, il LED si spegne automaticamente.
5 • ETICHETTA ADESIVA UNITA' INGEGNERISTICA
Personalizzabile dall'utente.
Con lo strumento vengono fornite 18 etichette adesive con le unità ingegneri-
stiche più comuni. I
10780631 • 07 - 2003 3
(DG4P/DG4Q)
EN60529
a Ed.
3 3
