MATERIÁL V PŘÍSLUŠENSTVÍ
Ze sáčků vytáhněte všechny součásti. Zkontrolujte, zda balení obsahuje všechny součásti.
• Sestavený odsavač par s motorem, žárovkami a instalovanými tukovými filtry.
• Návod k montáži a použití
• 1 připojovací kroužek
• 1 elektrický kabel
• 1 montážní šablona
• 6 hmoždinek Ø 8 mm
• 6 šroubů Ø 5 x 45
• 1 kabelová svorka
• 1 šroub Ø 3,5 x 9,5
1 držák komínů
1 klapka
2 šrouby Ø 2,9 x 6,5
2 šrouby Ø 3 x 9
INSTALACE - PŘÍPRAVA K MONTÁŽI
Odsavač byl zkonstruován k instalaci a použití ve dvou modelech, s vnějším odsáváním a s filtrem.
Poznámka: Model s elektrickým ventilem může fungovat pouze s vnějším s odsáváním a odtahová trubka se připojuje k periferní nasávací jednotce.
Model s odsáváním
Výpary jsou odsávány a odváděny ven pomocí odtahové trubky (není součástí dodávky), která se připevňuje na spojovací přírubu na odsavači.
Podle typu zakoupené odtahové trubky zajistěte vhodné připevnění na spojovací přírubu odtahu vzduchu.
DŮLEŽITÉ UPOZORNĚNÍ: je-li uhlíkový filtr/-y již nasazen, odstraňte ho/je.
Model s filtrem
Vzduch se filtruje průchodem přes uhlíkový filtr/-y a znovu odvádí do okolního prostředí.
DŮLEŽITÉ UPOZORNĚNÍ: Zkontrolujte, zda může vzduch dobře obíhat.
Jestliže odsavač není vybaven uhlíkovým filtrem/-y, je nutné ho/je před použitím objednat a instalovat.
Odsavač by se měl instalovat v dostatečné vzdálenosti od silně znečištěných míst, oken, dveří a zdrojů tepla.
Odsavač je vybaven veškerým materiálem nutným k instalaci na většinu stěn nebo stropů. Poraďte se přesto s kvalifikovaným technikem o jejich vhodnosti pro
daný typ stěny nebo stropu.

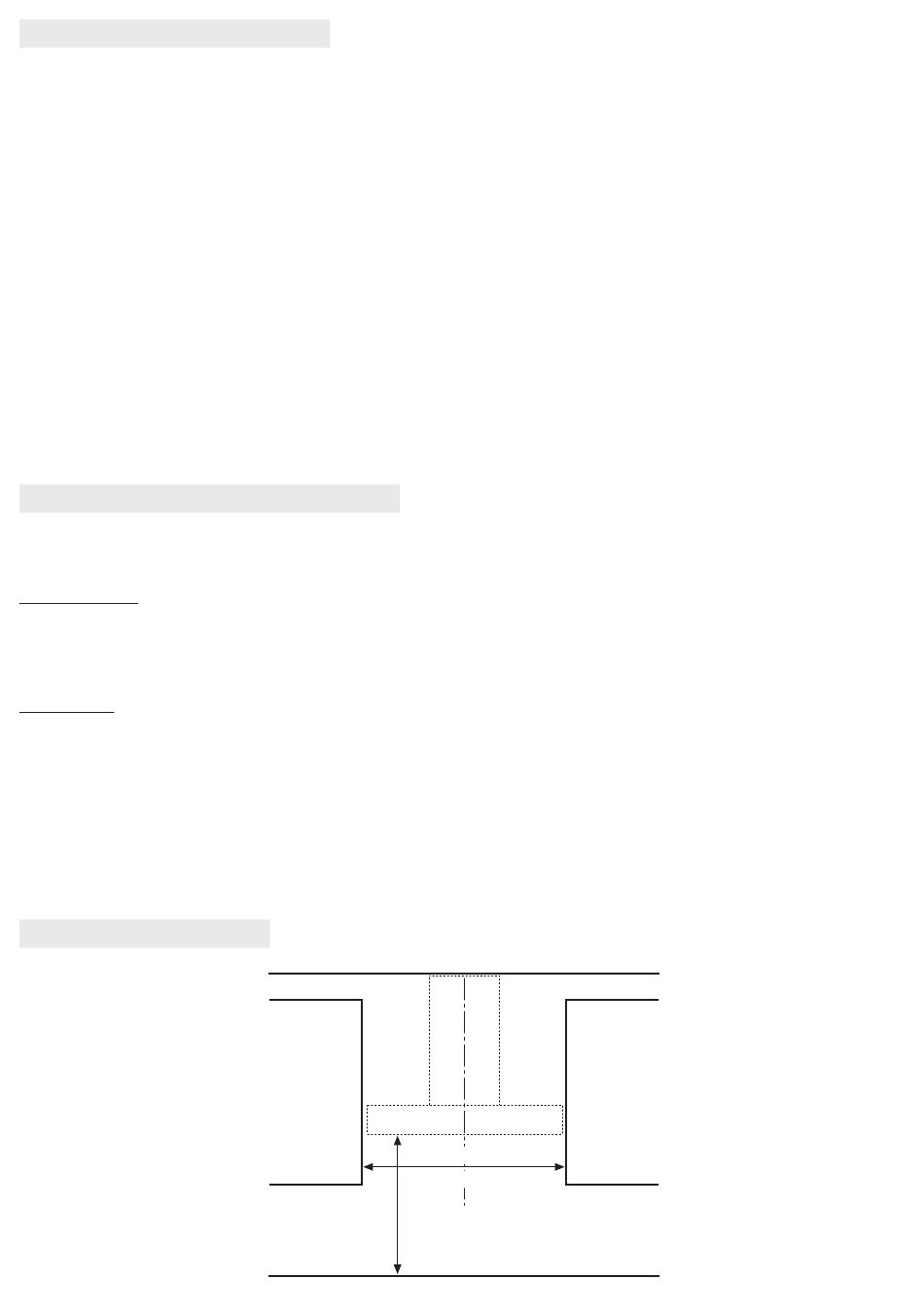

INSTALAČNÍ ROZMĚRY
65 cm (plynové nebo kombinované sporáky)
Boční závěsné skříňky
min. 900 mm (model široký 90 cm)
min. 600 mm (model široký 60 cm)
50 cm (elektrické sporáky)
Boční závěsné skříňky
středová čára
povrch kuchyňské linky
CZ96
