RCA MAF30BKR Manuel D'installation

MAF30BKR
AVERTISSEMENT : Toute utilisation de ce support avec un téléviseur d'un
poids supérieur à 40 lb (18 kg), ou dont la taille de l'écran est supérieure à
27 po, peut provoquer une défaillance du support et par conséquent des
dommages matériels et (ou) des blessures corporelles.
MISE EN GARDE :
Ce support mural est conçu pour supporter un poids maximal de
18 kg/40 lb. Son utilisation avec un poids supérieur au maximum
indiqué pourrait causer de l'instabilité et des blessures. Respectez
soigneusement les instructions d'installation et d'utilisation.
Mesures de précaution
Suivez ces précautions pour installer et la fi xer au téléviseur à écran plat en toute sécurité.
1.
Assurez-vous que la fi xation murale achetée convient à votre téléviseur. Vérifi ez
de nouveau les limites de dimensions et de poids.
2.
Rassemblez les outils nécessaires avant d'entreprendre l'installation. Vous
aurez besoin d'un tournevis Phillips à lame no 3, d'une perceuse électrique,
d'une mèche (incluse), d'un niveau (intégré au produit), d'un localisateur de
montants et d'un marteau (pour les installations sur brique et béton).
3.
Vous devez absolument fi xer la fi xation murale aux montants du mur. (Utilisez
un localisateur de montants.)
4.
Utilisez le matériel fourni pour la fi xation. Ce matériel garantit une installation
sûre et sécuritaire.
5.
Demandez à un électricien compétent de déplacer une prise de courant
au besoin.
6.
N'oubliez pas d'acheter des fi ls suffi samment longs pour raccorder le téléviseur
aux appareils audio et vidéo dans votre installation.
7.
Nous recommandons de faire appel aux services d'un installateur professionnel
si vous craignez de ne pouvoir installer la fi xation murale du téléviseur seul.
Conservez votre coupon de caisse pour obtenir les pièces et le service sous
garantie et comme preuve d'achat. Fixez-le ici et inscrivez le numéro de modèle.
No de modèle ___________________________________________________________
Date d'achat : ___________________________________________________________
Détaillant/adresse/téléphone ______________________________________________
Fiche technique
Modèle :
Description :
Dimensions de téléviseur : 13 à 27 po
Charge maximale :
Profi l min. :
Extension max. :
Inclinaison :
Pivotement :
Conforme VESA :
Niveau à bulle intégré / Système guide-cordon
Préparation pour l'installation
Avant d'entreprendre l'installation, assurez-vous d'avoir tous les outils nécessaires en
main. Les outils suivants sont nécessaires pour réaliser une installation appropriée :
Outils
Tournevis Phillips à lame n
Localisateur de montants
Perceuse électrique
Mèche (incluse)
Mèche à maçonnerie de 5/16 po (8 mm) pour béton/brique
Niveau (intégré au produit)
Clé Allen (incluse)
Marteau (pour installations sur béton)
Contenu de l'emballage
Assurez-vous que tout le matériel est inclus avec la fi xation.
(1) Mèche
(3) Vis à placoplâtre de 1 7/8 po
(3) Ancrages de béton
(2) Clé Allen
(4) Boulons M4 x 12 mm
(4) Boulons M4 x 30 mm
(4) Entretoises de 1/2 po
(1) Boulon de sécurité
(1) Outil pour vis Phillips

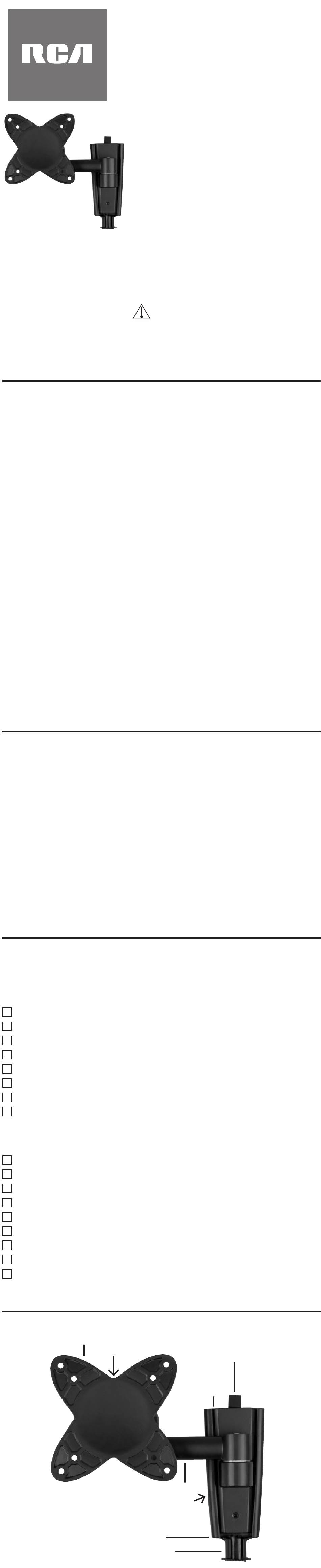

Schéma du produit
solutions écran plat
Support mural pour TV LCD
Manuel d'installation
Pour téléviseurs de 13 à 27 po
Capacité de charge maximale – 40 lb (18 kg)
Merci d'avoir choisi une fi xation murale
pour téléviseur à écran plat universelle
RCA. Cette fi xation est compatible avec
toutes les grandes marques de téléviseurs
à écran plat de 13 à 27 po, de 40 lb (18 kg)
et moins. Cette fi xation murale comprend
un dispositif d'inclinaison de 0-15 degrés et
de panoramique et de pivotement de 180
degrés qui facilite le visionnement. Avant de
tenter de fi xer le téléviseur en place, retirez
toutes les pièces de l'emballage et lisez
attentivement les instructions d'installation.
MAF30BKR
Design en deux pièces surbaissé
Fixation murale pour téléviseur à écran plat universelle
RCA à bras d'extension pivotant
40 lb (18 kg)
2,6 po (6,6 cm)
6,2 po (15,7 cm)
+/- 0-15 °
180 °
100/100
o
3
Plaque de fi xation du téléviseur
Bouton d'ajustement
Bras d'extension pivotant
Niveau à bulle intégré
Position de boulon
de sécurité
Guide-cordon
Bague de maintien
Plaque de
fi xation
murale
