Temps de montée
Le temps de montée d'un signal correspond au temps écoulé entre le
franchissement du seuil inférieur et celui du seuil supérieur, dans le cas d'un front
montant (positif). Le curseur X indique le front mesuré. Pour une précision de
mesure maximale, réglez la vitesse de balayage horizontal (temps/div) sur la
valeur la plus élevée possible tout en conservant le front montant du signal à
l'écran. Les curseurs Y montrent les points de seuil inférieur et supérieur.

Temps de descente

Le temps de descente d'une impulsion est le temps écoulé entre le franchissement
du seuil supérieur et celui du seuil inférieur, dans le cas d'un front descendant. Le
curseur X indique le front mesuré. Pour une précision de mesure maximale, réglez
la vitesse de balayage horizontal (temps/div) sur la valeur la plus élevée possible
tout en conservant le front descendant du signal à l'écran. Les curseurs Y
montrent les points de seuil inférieur et supérieur.

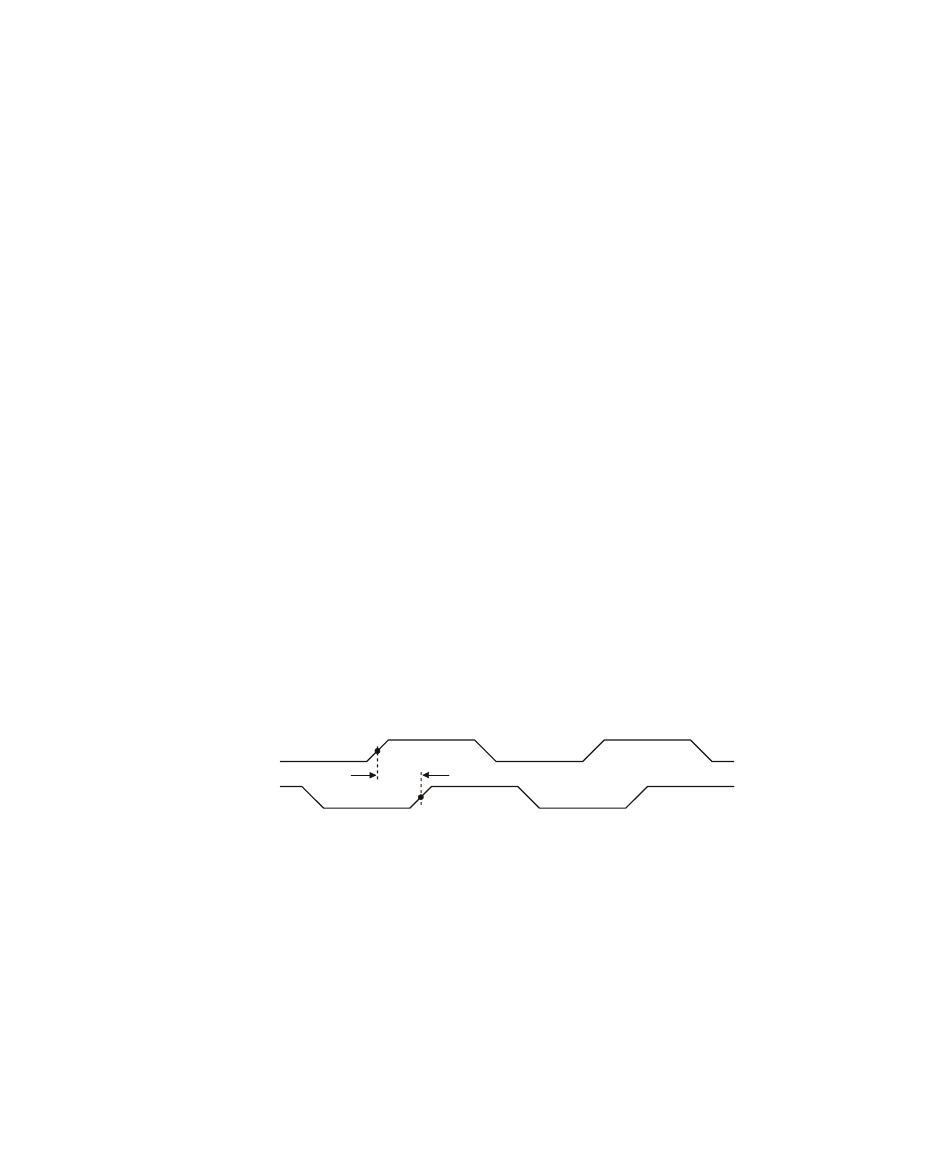

Retard

Le retard mesure le temps écoulé entre le front sélectionné sur la source 1 et le
front sélectionné sur la source 2 les plus proches du point de référence de la base
de temps au niveau des points de seuil à mi-hauteur des signaux. Un retard
négatif indique que le front sélectionné de la source 1 est survenu après celui de la
source 2.
Source 1
Source 2
1 Appuyez sur la touche [Meas] (Mes) pour afficher le Menu Mesures.
2 Appuyez sur la touche de fonction Source, puis faites tourner le bouton Entry
3 Appuyez sur la touche de fonction Type :, puis faites tourner le bouton Entry
4 Appuyez sur la touche de fonction Param pour sélectionner la deuxième source
Oscilloscopes Keysight InfiniiVision série 3000 X Guide d'utilisation
pour sélectionner la première source de voies analogiques.
pour sélectionner Retard.
de voies analogiques et la pente pour la mesure du retard.
Avec les paramètres de retard par défaut, la mesure est réalisée depuis le front
montant de la voie 1 jusqu'au front montant de la voie 2.
Delay
14
Mesures
247
