Unit G74 Trou Seul Sur Le Pourtour C - HEIDENHAIN CNC PILOT 640 Manuel D'utilisation

Units smart.Turn (option 9) | Units - Perçag / Front C, Latéral C et ICP C

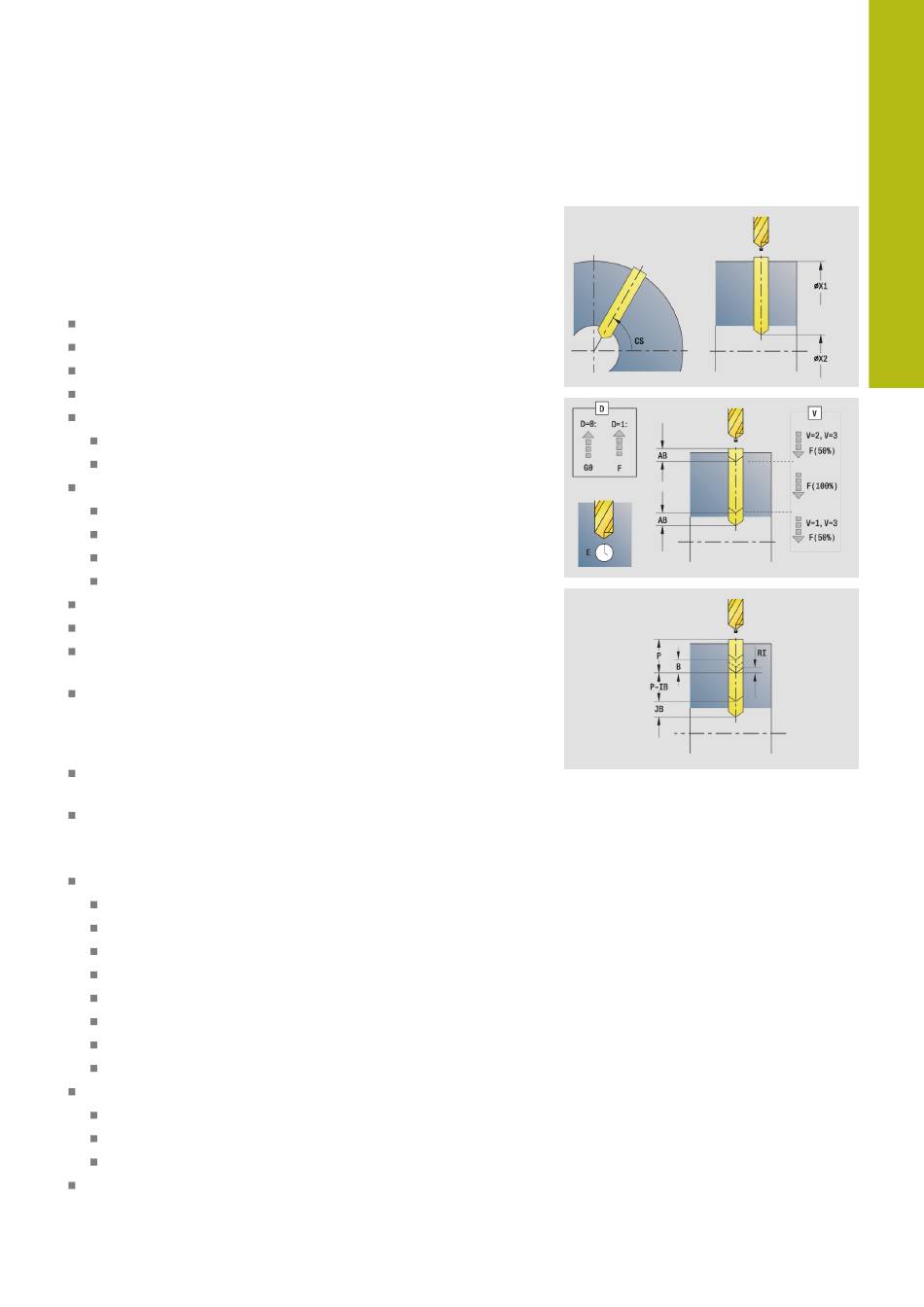

Unit G74 Trou seul sur le pourtour C

L'Unit crée un perçage sur le pourtour.
Nom de l'Unit : G74_Perçage_Pourt_C / Cycle : G74
Informations complémentaires :
Page 430
Formulaire Cycle:
X1: Pt départ alésage (cote du diamètre)
X2: Pt arrivée alésage
CS: Angle broche
E: Temporisation en fin de perçage (par défaut : 0)
D: Mode retrait
0: Avance rapide
1: Avance
V: Réduction d'avance
0: sans réduction
1: à la fin du trou
2: au début du trou
3: au début et fin du trou
AB: Long. amorçage & perçage (par défaut : 0)
P: 1ère prof.perç.
IB: Val.réduct.prof.perçage – valeur de réduction de la passe
après chaque passe
JB: Prof.perçage min.
Si vous avez renseigné une valeur de réduction de la profondeur
de perçage, la profondeur de perçage ne sera réduite que
jusqu'à la valeur entrée au paramètre JB, au maximum.
B: Distance retr. – valeur correspondant à la distance parcourue
par l'outil après avoir atteint chaque profondeur de perçage.
RI: Distance de sécurité interne – distance d'amorce dans le
perçage (par défaut : Distance sécurité SCK)
Formulaire Global:
G14: Pt.chgt outil
aucun axe
0: simultané
1: D'abord X, puis Z
2: d'abord Z, puis X
3: X seulement
4: Z seulement
5: Y seulement (dépend de la machine)
6: simultané avec Y (dépend de la machine)
CLT: Liquide refroidissem.
0: sans
1: Arrosage 1 actif
2: Arrosage 2 actif
SCK: Distance sécurité dans le sens de passe lors des
opérations de perçage et de fraisage
HEIDENHAIN | Manuel d'utilisation Programmation smart.Turn et DIN | 12/2019
"Perçage profond G74",
4
145
