7.2.4 Paramètres - Champs de détection
8024232/1ONO/2024-09-25 | SICK
Sujet à modification sans préavis

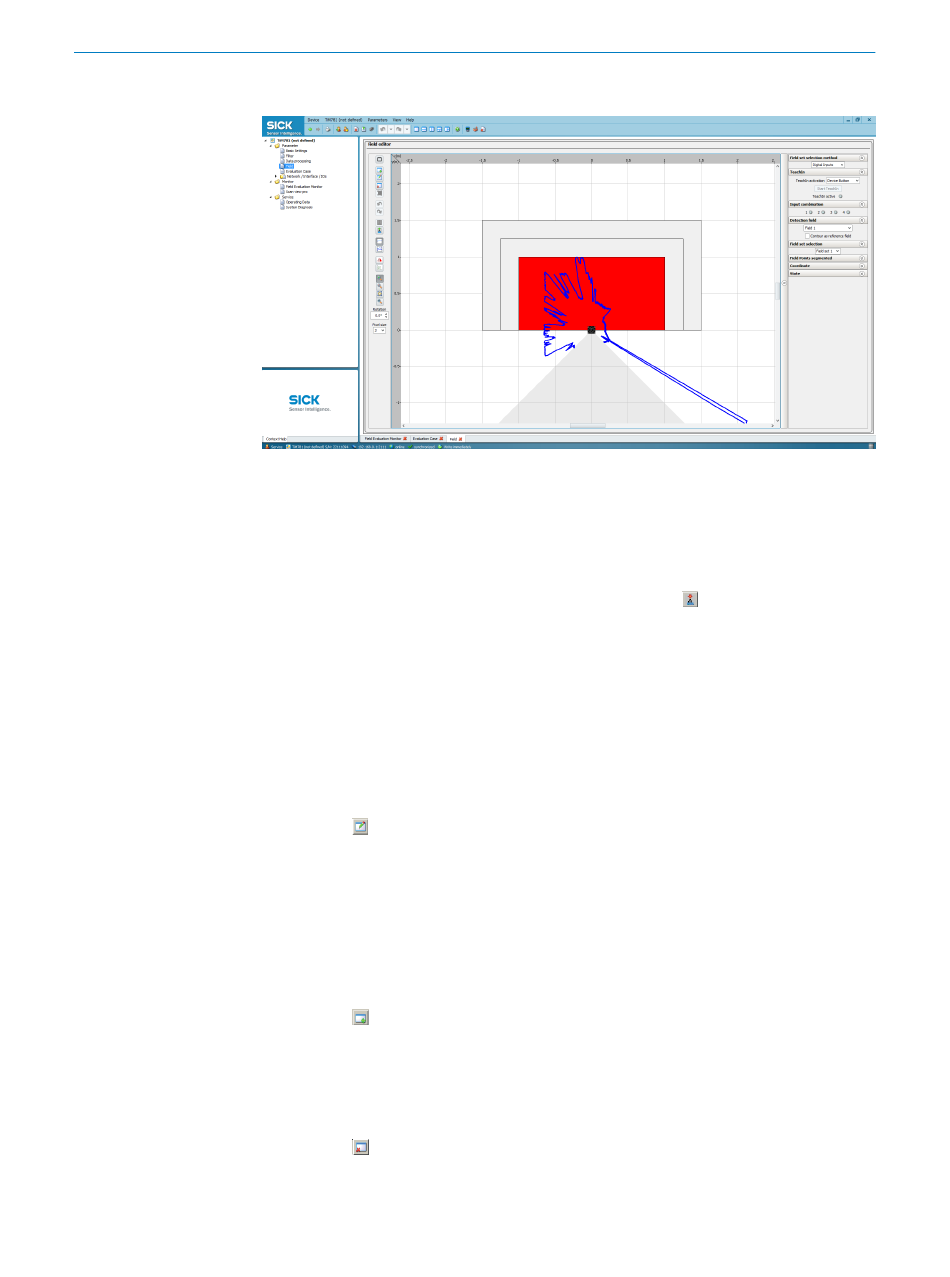

Illustration 25 : Fenêtre de l'appareil : paramètres - champs de détection
L'utilisateur peut modifier des paramètres dans la partie droite de la fenêtre ; ces
modifications sont immédiatement transférées (configurations de base) à l'appareil par
SOPAS.
Les champs de détection dont la forme et la taille ont été modifiées doivent cependant
toujours être transférés manuellement à l'aide de la touche
paramètres modifiés sont d'abord enregistrés de manière temporaire dans l'appareil,
mais pas sur l'ordinateur.
Pour optimiser les dimensions des champs de détection :
1. Sélectionner le jeu de champs 1 dans la sélection de champ.
2. Sélectionner le champ à paramétrer.
3. Procéder aux optimisations nécessaires, voir la description dans les sections
suivantes.
Déplacer les points du champs
1.
Bouton bouton.
2. Cliquer sur le rectangle repère vert du point de champ souhaité dans le champ
extérieur.
✓
La couleur du rectangle repère passe au bleu.
3. Cliquer de nouveau sur ce rectangle et déplacer le point vers l'endroit prévu en
maintenant le bouton de la souris enfoncé, puis relâcher ce dernier.
✓
Lors du déplacement, SOPAS indique le secteur de positionnement disponible.
Ajouter des points de champ
1.
Bouton bouton.
2. Cliquer sur l'emplacement désiré à la limite du champ extérieur.
✓
SOPAS ajoute un nouveau rectangle de marquage vert. Ce dernier peut également
être déplacé.
Supprimer des points du champ
1.
Bouton bouton.
2. Cliquer sur le rectangle repère vert du point de champ à supprimer dans le champ
extérieur.
✓
La couleur du rectangle repère passe au rouge.
