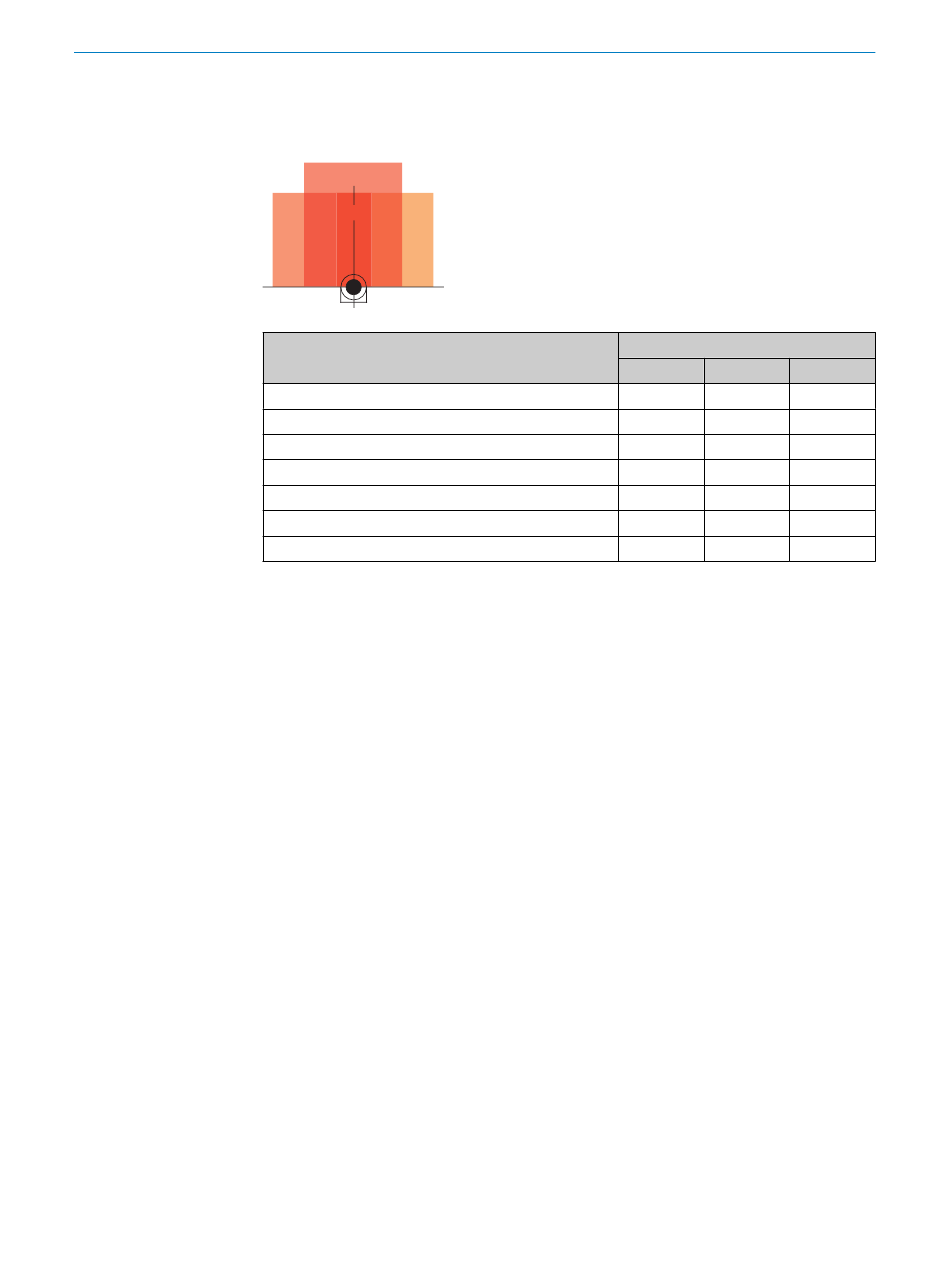

Exemple 2 : 3 champs, rectangulaires, se chevauchant
Les chevauchements des champs génèrent des zones pouvant être utilisées comme
champs supplémentaires.
1
A A
2 3
B B C D E F
Zones en violation (champs)
A (champ 1 en violation)
B (champ 2 en violation)
C (champs 1 et 2 en violation)
D (champs 1, 2 et 3 en violation)
E (champs 1 et 3 en violation)
F (champ 3 en violation)
- (aucun champ en violation)
INSTALLATION ÉLECTRIQUE
Sorties numériques
OUT 1 OUT 2 OUT 3
Actif Inactif Inactif
Inactif Actif Inactif
Actif Actif Inactif
Actif Actif Actif
Actif Inactif Actif
Inactif Inactif Actif
Inactif Inactif Inactif
