INSTALLATION ÉLECTRIQUE
6.4.2 Interface USB
6.5 Raccordement électrique de l'appareil
6.6 Connecter les entrées numériques et sorties numériques
36 N O T I C E D ' I N S T R U C T I O N | TiM781
L'interface Ethernet est recommandée comme interface de communication.
Lors de l'utilisation de l'interface USB :
•
Utiliser un câble High-Speed-USB, longueur de câble maximale 3 m
• Suite aux influences ESD/EMV (décharge électrostatique et CEM), la connexion
peut être interrompue. En cas de besoin : séparer le câble USB de l'appareil et
le connecter à nouveau. Redémarrer la communication via le logiciel SOPAS ET
(touche « Online »).
IMPORTANT
Respectez les instructions de câblage,
1. S'assurer de l'absence de tension.
2. Raccorder l'appareil conformément au schéma de raccordement,
de raccordement », page
Entrées numériques
Les quatre entrées numériques qui commutent activent, en combinaison binaire, un
des 16 jeux de champs comme cas d'évaluation.
Les entrées numériques sont découplées à l'opposé de la tension d'alimentation de
l'appareil. Elles possèdent toutefois un point de référence commun (IN
donc pas découplées entre elles.
La structure et le principe de câblage des entrées numériques sont illustrés ci dessous.
1 2
V V
S ext S
A
B
C
D
GND GND

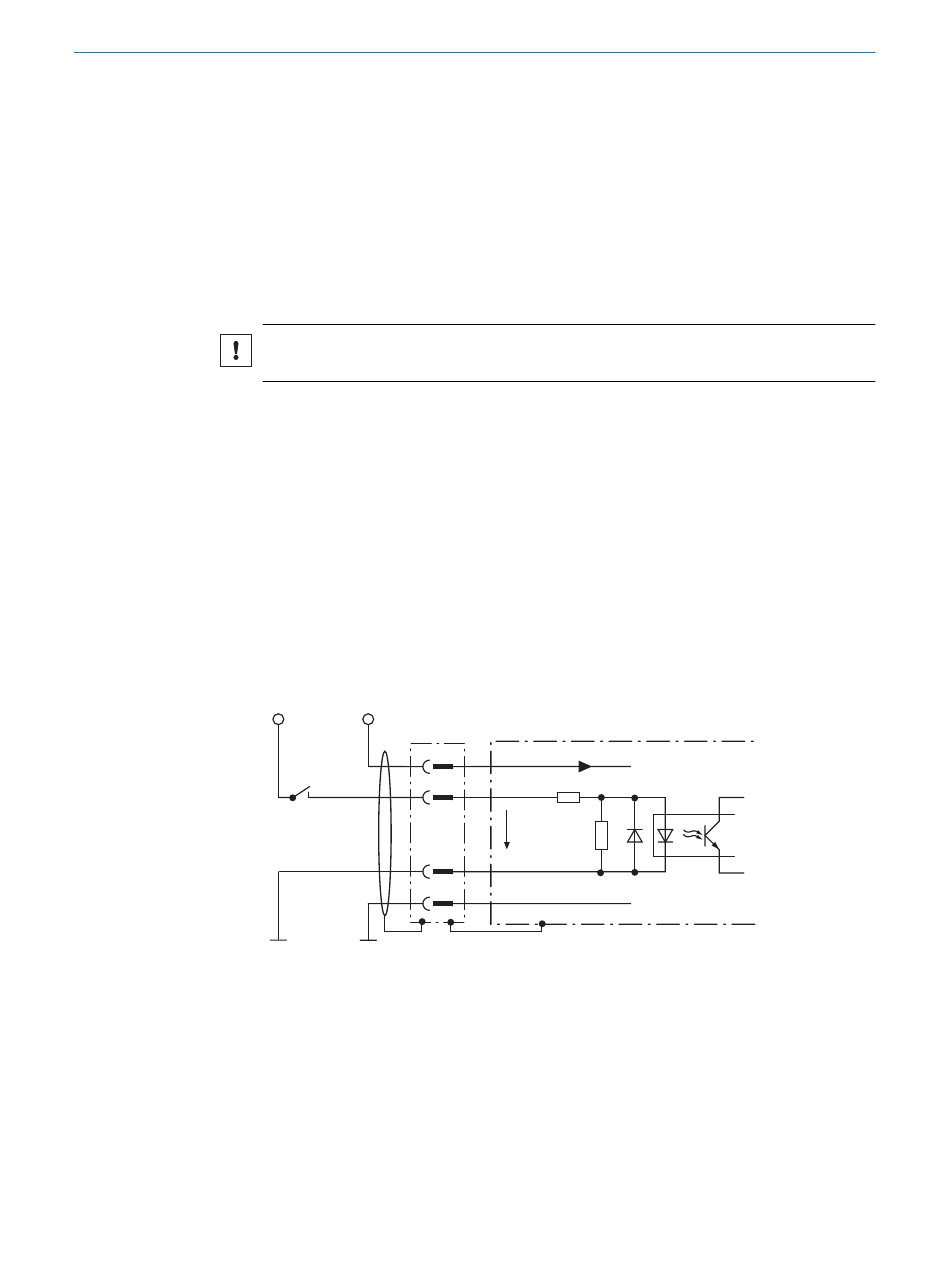

Illustration 21 : Connexion entrée numérique (version PNP)
Tension d'alimentation externe V
1
Tension d'alimentation V
2
Appareil
3
Signal IN X
4
Tension d'entrée V
5
in
voir « Consignes de câblage », page
34.
Device 3
V
S
V
6.64 K
IN X 4
5
V
in
3.32 K
INGND
GND
GND
S ext
pour l'appareil
s
34.
voir « Schéma
) et ne sont
GND
S
