Montage
1. Accrochez le repose-jambes à l'avant du châssis et
faites-le basculer vers l'avant jusqu'à ce qu'il s'enclenche.

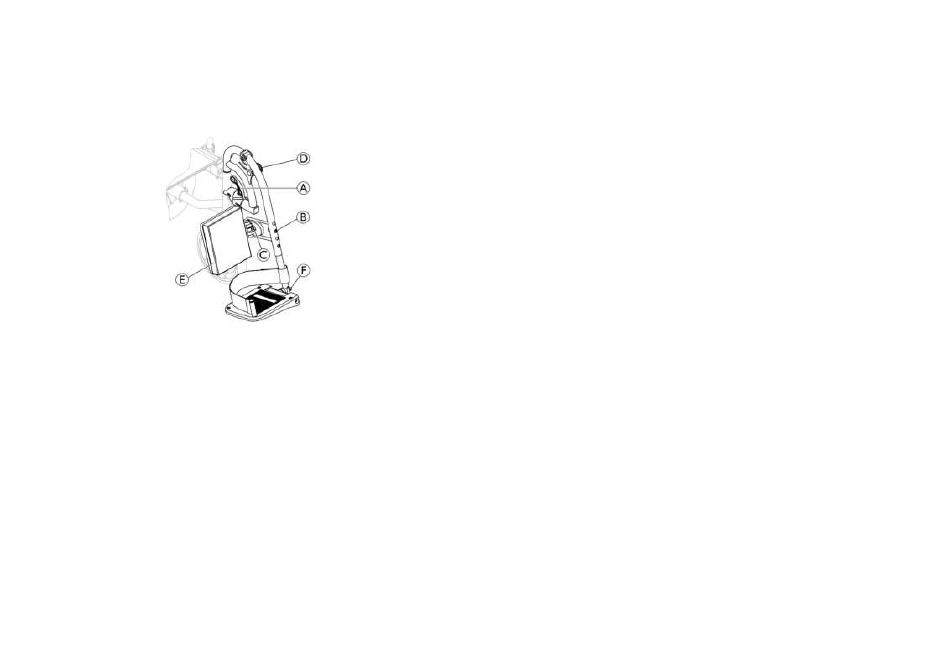

3.9.2 Repose-jambes escamotables, réglables en angle
Basculement vers l'extérieur
1. Activez le levier de déverrouillage A et faites pivoter les
repose-jambes vers l'extérieur.
Basculement vers l'avant
1. Faites basculer le repose-jambes vers l'avant jusqu'à ce
qu'il s'enclenche.
Démontage
1. Activez le levier de déverrouillage A.
2. Tirez le repose-jambes vers le haut.
Montage
1. Accrochez le repose-jambes à l'avant du châssis et
faites-le basculer vers l'avant jusqu'à ce qu'il s'enclenche.
1608234-F
Réglage de l'angle
Il existe neuf positions prédé昀椀nies pour le réglage de l'angle.
1. Desserrez la molette D et relevez-la d'une main tout en
soutenant le repose-jambes de l'autre main.
2. Choisissez l'une des neuf positions prédé昀椀nies, relâchez
la manette D dans la position souhaitée, puis serrez-la
fermement.
Basculement du coussin appui-mollets et réglage
Le coussin appui-mollets E peut être escamoté lors des
transferts et offre trois options de réglage de la profondeur.
1. après avoir desserré la vis de 昀椀xation C, réglez à la
profondeur souhaitée et serrez fermement la vis de
昀椀xation.
Invacare recommande de con昀椀er le réglage de la profondeur
à un technicien quali昀椀é.
Réglage de la palette repose-pieds
Il existe trois modèles de palettes repose-pieds.
• Palettes repose-pieds réglables en hauteur, version (1)
1. Desserrage du boulon de 昀椀xation B à l'aide d'une
clé de 10 mm.
2. Choisissez l'une des quatre positions prédé昀椀nies
et serrez le boulon de 昀椀xation (5 Nm) B dans la
position souhaitée.
