8.4
Mesurer la pression de gaz admissible (statique)
Une pression de gaz admissible stable est nécessaire pour garantir le
fonctionnement conforme de la chaudière. La mesure est réalisée
lorsque la chaudière au sol est arrêtée.
▶ Mettre l'appareil hors tension.
▶ Retirer le capot avant.
▶ Ouvrir de deux tours la tubulure de mesure de la pression de gaz
admissible ( § 8.3, page 24).
▶ Régler le manomètre sur «0».
▶ Raccorder le manomètre à la tubulure de mesure.
▶ Mesurer la pression statique de gaz admissible.
▶ Noter la valeur dans le protocole de mise en service ( § 15.7,
page 57).
▶ Fermer la tubulure de mesure de la pression admissible.
8.5
Mesure de la pression admissible du gaz (dyna-
mique)
Une pression de gaz admissible stable est nécessaire pour garantir le
fonctionnement conforme de la chaudière. La mesure est réalisée en
pleine charge.
La mesure étant réalisée au niveau du bloc gaz et non au niveau du robi-
net de gaz, la pression admissible du gaz peut être réduite en raison de
la chute de pression entre le robinet de gaz et le bloc gaz.
Exemple : GC7000WP 100 sur gaz naturel H, G20.
• Pression de gaz admissible : 17 mbar min. – 25 mbar max. ( tabl.
, page 54).
• La chute de pression entre le robinet de gaz et le bloc gaz est de
2,7 mbar ( tabl. 11).
Valeurs-limites admissibles sur le bloc gaz :
17 mbar min. – 2,7 mbar = 14,3 mbar.
25 mbar max. – 2,7 mbar = 22,3 mbar.
Chute de pression max. par type de gaz
Type
GC7000WP 50
GC7000WP 70
GC7000WP 85
GC7000WP 100
Tab. 11 Chute de pression entre le robinet de gaz et le bloc gaz
▶ Calcul de la pression de gaz admissible minimale et maximale.
▶ Mettre l'appareil hors tension.
▶ Retirer le panneau frontal.
▶ Ouvrir de 2 tours la tubulure de mesure de la pression de gaz admis-
sible ( § 8.3, page 24).
▶ Régler le manomètre sur «0».
▶ Raccorder le manomètre à la tubulure de mesure.
▶ S'assurer que l'installation de chauffage peut restituer la chaleur pro-
duite.
▶ Mettre l'appareil en marche.
▶ Ouvrir le mode ramoneur § 9.4.3, p. 35.
▶ Régler la valeur à 100 %.
▶ Vérifier si la valeur mesurée se situe dans les valeurs-limites calcu-
lées.
Si la valeur de mesure se situe en dehors des valeurs limites calculées,
aucune mise en service ne peut avoir lieu. La cause doit être recherchée
et le défaut éliminé. Si cela n'est pas possible, verrouiller l'installation
côté gaz et contacter le fournisseur de gaz local.
Condens 7000 WP – 6721860762 (2024/06)
[mbar]
G20
G25 / G25,3
1,5
2,0
2,5
2,8
2,6
3,3
2,7
3,7
▶ Noter la valeur mesurée [mBar] après 1 minute dans le protocole de
mise en service ( § 15.7, page 57).
▶ Désactiver le mode ramoneur.
▶ Fermer la tubulure de mesure de la pression admissible.
8.6
Mesure du CO
, de l'O
2
Pour que l'installation et le fonctionnement du produit soient conformes
aux règlements, respecter tous les règlements nationaux et régionaux en
vigueur, ainsi que les règles et les directives techniques.
La teneur en CO dans les gaz d'échappement doit être inférieure à
250 ppm (0,025 % par volume) lors de la combustion sans excès d'air.
Si la teneur en CO excède 250 ppm, la pollution du brûleur, le dysfonc-
tionnement du brûleur ou la recirculation des fumées en est la cause.
La vis de réglage de l'appareil a été scellée en usine et n'est pas destinée
à être elle-même réglée. Si le scellé est rompu, suivre les instructions de
réglage ( Fig. 35 "Diagramme de flux pour instructions de réglage").
▶ Éteindre l'appareil.
▶ Retirer le connecteur du point de mesure des fumées [1].
1

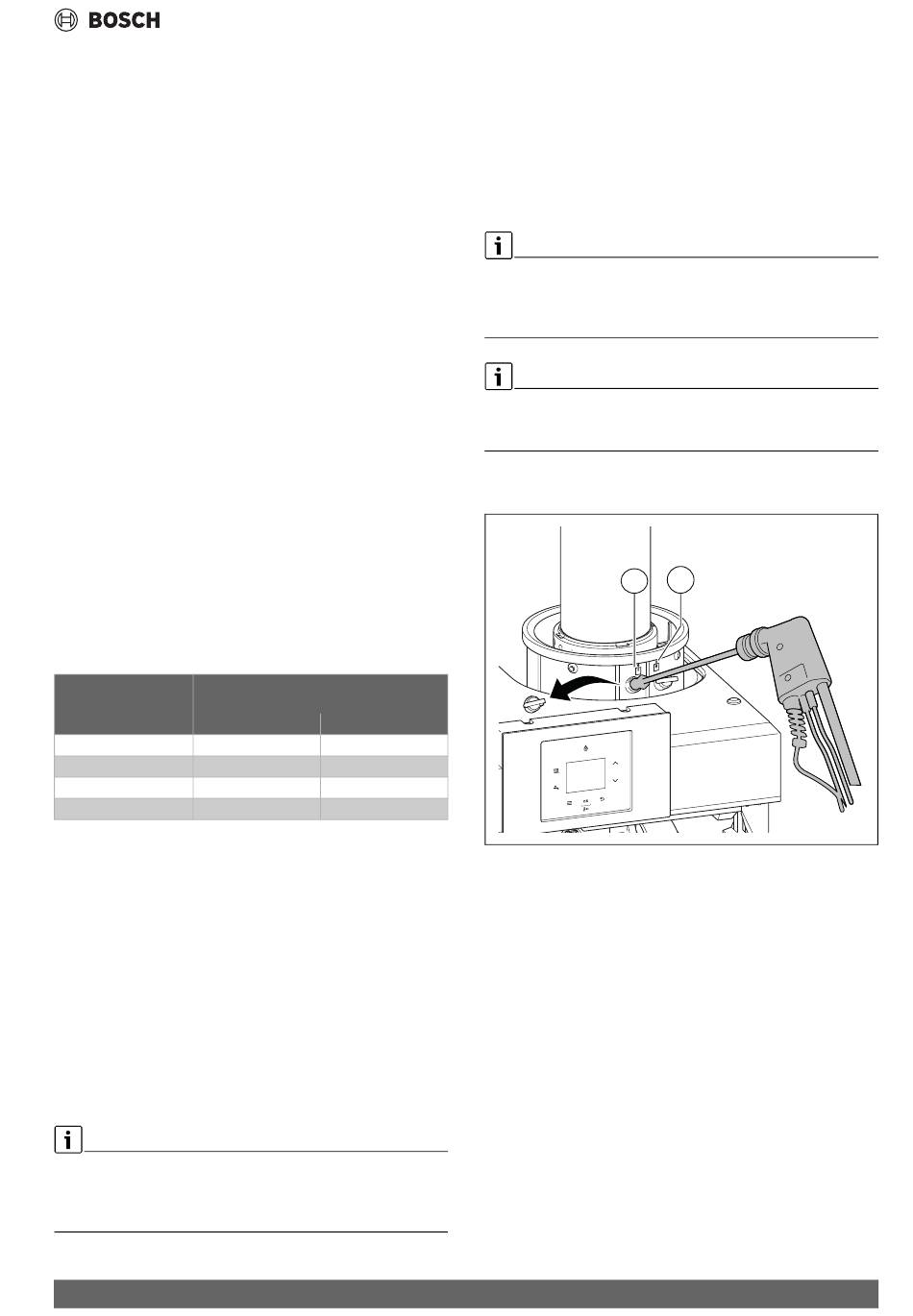

Fig. 34 Retirer le connecteur de la buse de fumées
[1]
Prise de mesure des fumées
[2]
Prise de mesure d'alimentation en air
▶ Vérifier que la chaudière peut restituer sa charge.
▶ Insérer la lance de l'analyseur de combustion jusqu'à 10 cm dans la
prise de mesure.
▶ Faire fonctionner l'appareil.
▶ Activer le mode Ramoneur ( § 9.4.3).
▶ Commencer en réglant la valeur à 100 %.
▶ Mesurer la teneur en CO.
▶ Déterminer et éliminer la cause de la teneur potentiellement élevée
en CO.
▶ Noter la teneur en CO dans le protocole de mise en service (
§ 15.7, p. 57).
▶ Mesurer le pourcentage de CO
▶ Contrôler la valeur mesurée ( tableau 8.7, p. 27).
▶ Ne procéder à des réglages que si les valeurs de CO/CO
hors des limites spécifiées dans le tableau 11.
▶ Noter le niveau de CO
/CO/O
2
service. ( § 15.7, p. 57).
▶ Désactiver le mode Ramoneur.
Mise en service
et du CO (pleine charge)
2
2
0010034264-002
/CO/O
.
2
2
/O
sont
2
2
mesuré dans le protocole de mise en
2
25
