Raccordements hydrauliques
Décharge condensation
La cuve de récolte de conden-
sation est pourvue de décharge
filetée 1/2" G UNI 338.

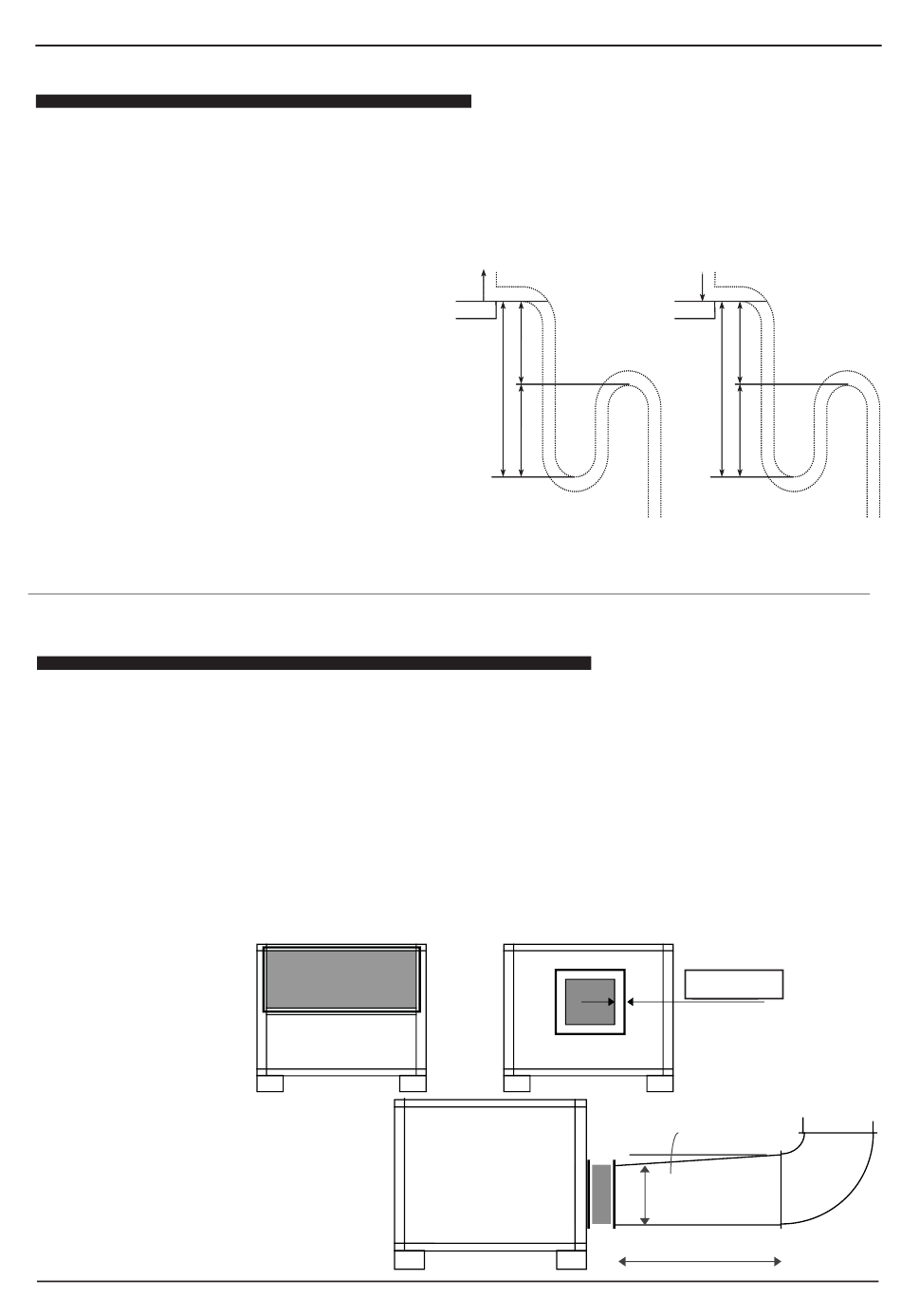

Un système de déchargement
doit prévoir un siphon adéquat
pour:
Pression négative:
H1 = 2P
H2= H1 / 2
Pression positive:
H1 = 2P
H2= H1 / 2
où P est la pression exprimée en mm de colonne d' e au (1
mm env. = 9.81 Pa).
Le siphon doit être doté de bouchon pour le nettoyage dans la partie basse ou doit tout de même permettre un démontage
rapide pour le nettoyage.
Laçages hydrauliques
Pour l'installation des canaux
nous recommandons de:
• préparer des supports propor-
tionnés pour soutenir les canali-
sations de façon à éviter que leur
poids repose sur l'unité;
• raccorder les bouches de refou-
lement et de reprise aux canaux
avec l'interposition de raccord
antivibrations (à la charge de
l'installateur). Le raccord antivi-
bration doit être relié à l'unité en
Manuel de sélection et installation
• permettre l'évacuation libre de
la buée;
• prévenir l'inopportune entrée
d'air dans les systèmes en
dépression;
• prévenir l'inopportune sorti d'air
dans les systèmes en pression;
P
P
neg.
neg.
H1
H1
le vissant à la bride ou au clapet
quand ceux-ci sont présents. Si la
bride ou le clapet ne seraient pas
présents, le joint antivibration
doit être vissé avec des vis auto-
foreuses au châssis de l'unité;
• préparer un câble électrique
de terre qui fasse de pont sur le
joint antivibration pour garan-
tir l'équipotentialité électrique
entre les canaux et l'unité;
46
• prévenir le s'infiltrer d'odeurs
ou insectes.
Ci-après, les règles à suivre pour
le dimensionnement et l'exécu-
tion des siphons en cas de cuve
en dépression et en pression.
H3
H3
H2
H2
• préparer, avant les courbes,
branches, etc., le canal de refou-
lement de section droite de lon-
gueur égale à au moins 2,5 fois le
côté le plus petit du canal pour
éviter des baisses de prestation
du ventilateur:
• éviter que les conduits aient
des inclinaisons des lignes diver-
gentes supérieure à 7°C.
A
A
min 2,5 A
min 2.5 A
P
P
pos.
pos.
H3
H3
H1
H1
H2
H2
Max mm 25
max mm 25
max 7
Max 7°
