EMBALLAGE
Les unités de la série RTY sont
généralement fournies sans
emballage, à l'exception des cel-
lules filtrantes à haut rendement et
pour les accessoires de montage
qui sont fournis opportunément
emballés et dont l'installation est
à la charge de l'installateur. Les
unités peuvent, sur demande, être
fournies emballées avec un film
de polyéthylène, sur une palette
enveloppée de film polyéthylène ,
en vage ou en caisse.
MANUTENTION
S'assurer, avant de déplacer l'uni-
té, qu'elle n'ait pas subi de dom-
mages pendant le transport et
vérifier que les outils à utiliser pour
le levage et la mise en place soient
adéquats en matière de débit (voir
tableau des poids et ou la pla-
quette du colis) et qu'ils respectent
les normes de sécurité en vigueur.
Une attention particulière doit être
donnée à toutes les opérations de
chargement, déchargement et
levage afin d'éviter des situations
de danger pour les personnes et
des dommages à la menuiserie et
aux organes de fonctionnement
de la machine.
Des trous (mis en évidence par des
œillets métalliques jaunes)à l'inté-

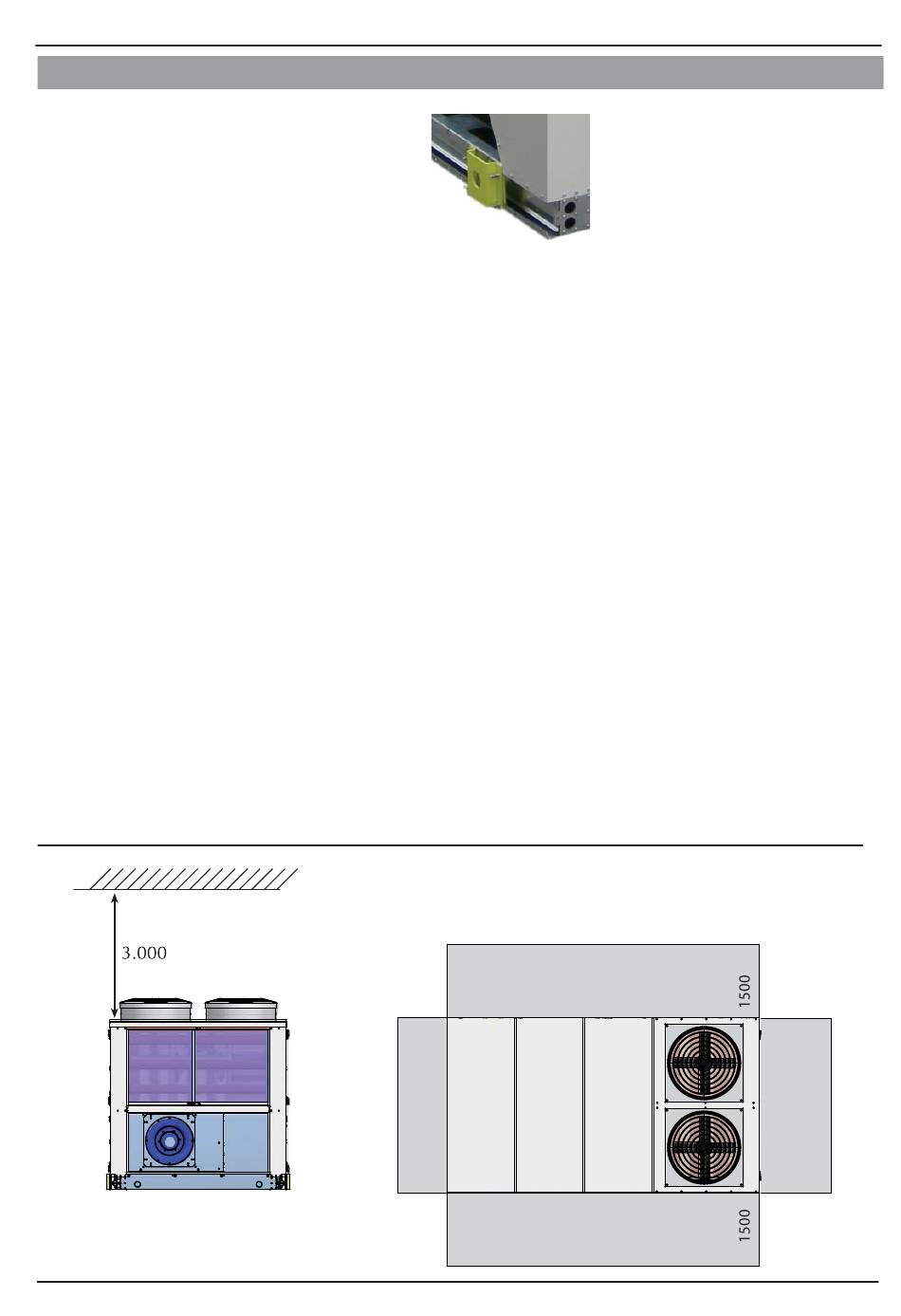

ESPACES TECHNIQUES MINIMUM (mm)
Manuel de sélection et installation
INSTALLATION ET UTILISATION DE L'UNITÉ
rieur des-
quels seront
insérés des
poteaux en
acier sont
prévus sur
la menuise-
rie du socle
pour le levage de l'unité: les poteaux,
adéquatement dimensionnés,
doivent dépasser suffisamment du
socle de façon à ce que les sangles
de levage puissent être tendues vers
le haut sans recontrer d'obstacles.
S'assurer que les sangles soient
homologuées pour supporter
le poids de l'unité, faire attention
qu'elles soient bien fixées au châssis
supérieur et aux poteaux de levage,
les fermetures de sécurité doivent
garantir que les courroies ne sortent
pas de leur siège.
Le châssis de levage doit avoir le
point d'accrochage sur la verticale du
barycentre.
Le positionnement peut être
effectué au moyen de deux trans-
palettes, un pour chaque côté de
la section, de préférence en agis-
sant sur les côtés les plus longs.
En alternative, le positionnement
peut être effectué en faisant glis-
ser le roof-top sur les tubes en les
utilisant comme des rouleaux.
Pendant le levage nous conseil-
500
44
lons de monter les supports
anti-vibration VTx, en les fixant
aux trous ø 40 mm sur le socle,
en suivant les instructions du
schéma de montage fourni avec
les accessoires VTx.
Il est absolument interdit de sta-
tionner sous l'unité.
EMPLACEMENT
Les machines de la série RTY
peuvent être installées à l'exté-
rieur, dans une zone adéquate,
en prévoyant les espaces tech-
niques nécessaires. Ceci est indis-
pensable, pour faciliter les inter-
ventions de maintenance ordi-
naire/extraordinaire et pour des
exigences de fonctionnement,
puisque l'appareil doit récupérer
l'air de l'extérieur le long des côtés
périmétraux et l'expulser vers le
haut. Pour le bon fonctionnement
de l'unité, celle-ci doit être instal-
lée sur un plan parfaitement hori-
zontal. S'assurer que le plan d'ap-
pui soit en mesure de supporter le
poids de la machine.
En cas de positionnement de la
machine en zones particulière-
ment aérées il faut prévoir des
barrières pare-vent pour éviter
un fonctionnement instable du
disposif DCPR.
