En cas d'accessoire de réglage de la vitesse
pressostatique, il faut relier le raccord en "T" code 6790603
VSS
VS
VC
EV
post
VC
CO
Condensateur
CP1
Compresseur SCROLL 1
CP2
Compresseur SCROLL 2
EV
Évaporateur
F
Filtre déshydrateur
HP1
Pressostat haute pression à réarmement
manuel
HP2
Pressostat haute pression à réarmement
manuel
LI
Indicateur de liquide
POST Batterie de post-chauffage à gaz chaud
RF
Robinet filtre (seulement avec cartouche
interchangeable)
RL
Récepteur du liquide
Manuel de sélection et installation
VC
VU
VU
VS
VC
RV
HP1
VSH
HP2
TPA
CP1
CP2
TPB
VSL
VC

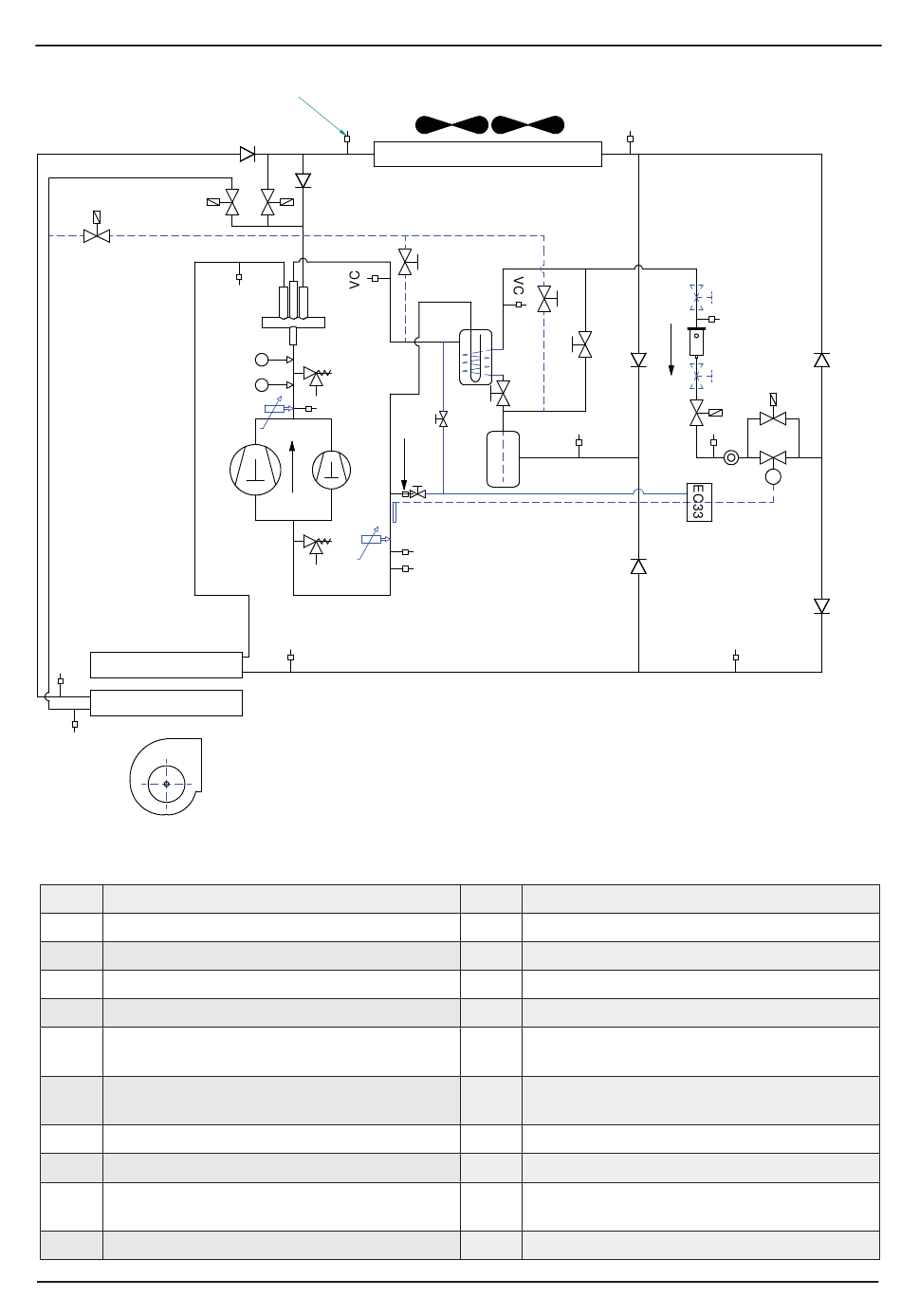

Schéma frigorifique RTY H BPGC (DRY)
CO
RU
RU
RU
SLW
VC
RL
VC
VC
RV
Vanne d'inversion de cycle
TPA
Transducteur de haute pression
TPB
Transducteur de basse pression
VC
Robinet de service
VE
Soupape d'expansion thermostatique
VS
Vanne solénoïde
VSH
Soupape de sûreté haute pression
VSL
Soupape de sûreté basse pression
VSS
Soupape solénoïde d'échappement
VU
Soupape unidirectionnelle
SLW
Séparateur de liquide avec échangeur
40
VC
RF
VC
F
VU
RF
VS
VS
VC
M
LI
VU
VC
VU
VE
VU
