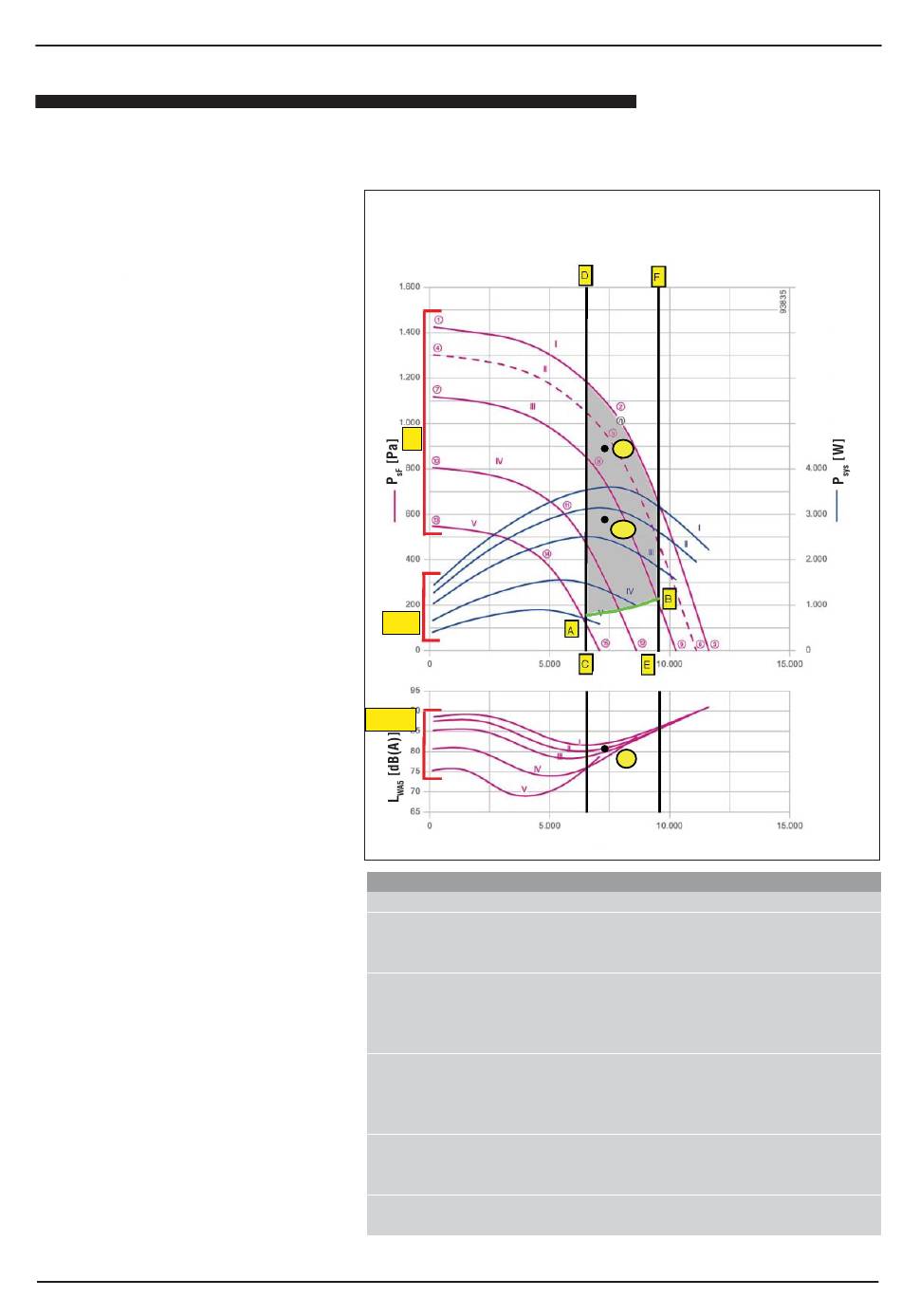

Courbes caractéristiques des ventilateurs
Les graphiques représentent les
courbes caractéristiques des ventila-
teurs installés dans la série RTY.
* - courbe de la hauteur manomé-
trique totale à des nombres de tours
différents.
La courbe I est relative au nombre
de tours.
À savoir que les ventilateurs varient
leur nombre de tours en mode
continu.
À un certain débit la hauteur mano-
métrique utile de l'unité, sans
accessoires, on obtient en sous-
trayant de la valeur de la hauteur
manométrique totale les pertes
de charge intérieures (machine de
base) du filtre + batterie se référant
à un encrassement de ce dernier en
milieu de vie (courbe AB)
Les courbes sont représentées pour
un confort de lecture.
** - courbes de puissance électrique
absorbée.
À titre d'exemple la valeur de la puis-
sance électrique absorbée du point
de fonctionnement "Z", compris
entre les courbes II et III, se lira dans
l'axe des rangées de droite et sera
comprise entre les courbes II et III
(point W) de la puissance électrique
absorbée.
*** - courbe de niveau de puissance
sonore en aspiration pondérée A.
À titre d'exemple, la valeur de la
puissance sonore du point de fonc-
tionnement "Z", sera compris entre la
courbe II et III (point Y).
Manuel de sélection et installation
LÉGENDE
P
Hauteur manométrique ventilateur [Pa]
sF
P
Puissance électrique absorbée [W]
sys
q
Débit [m
3
/h]
v
L
Niveau de puissance sonore en aspiration pondérée A [dB(A)]
WA5
CD Limite de débit minimum
EF Limite de débit maximum
Conditions de références:
- densité air 1,2 kg/m
- unité sans accessoires;
- filtres G4 encrassement en milieu de vie
26
Z
W
q
[m
3
/h]
v
Y
q
[m
3
/h]
v
3;
