BATTERIE À GAZ CHAUD (en option)
En été, l'air à introduire dans l'environnement
peut contenir un taux élevé d'humidité, bien su-
périeur à la valeur souhaité.
Pour l'introduire en environnement aux conditions
souhaitées le débit d'air est d'abord refroidi à l'inté-
rieur de la batterie d'évaporation où a lieu la sépa-
ration de la condensation puis post chauff ée gra-
tuitement pour maintenir les conditions de confort
souhaitées dans l'environnement servi.
La batterie de post-chauff age à gaz chaud est pla-
cée après la batterie de traitement et s'active en
tirant un débit de gaz chaud en aval des compres-
seurs.
La température de condensation s'abaisse aussi
en réduisant considérablement la puissance ab-
sorbée par les compresseurs et augmente en
même temps la puissance de refroidissement
avec une plus grande effi cacité (EER).
VANNE THERMOSTATIQUE ELECTRONIQUE
L'emploi de la vanne thermostatique électronique
permet, de:
- maximiser l'échange thermique à l'évaporateur;
- minimiser les temps de réponse aux variations
de la charge en maintenant l'utilisation des com-
presseurs le plus stable et fi able possible;
- optimiser le réglage de la surchauff e en garantis-
sant le maximum d'effi cacité énergétique.
SÉPARATEUR DE LIQUIDE AVEC ÉCHANGEUR
RÉGÉNÉRATEUR
Le séparateur de liquide installé dans le groupe
frigorifi que de la série RTY est installé sur la ligne
du liquide après le condensateur: il est doté d'un
tuyau d'aspiration qui permet seulement au li-
quide de pouvoir sortir.
Sa surface est traitée avec un procédé spécial et

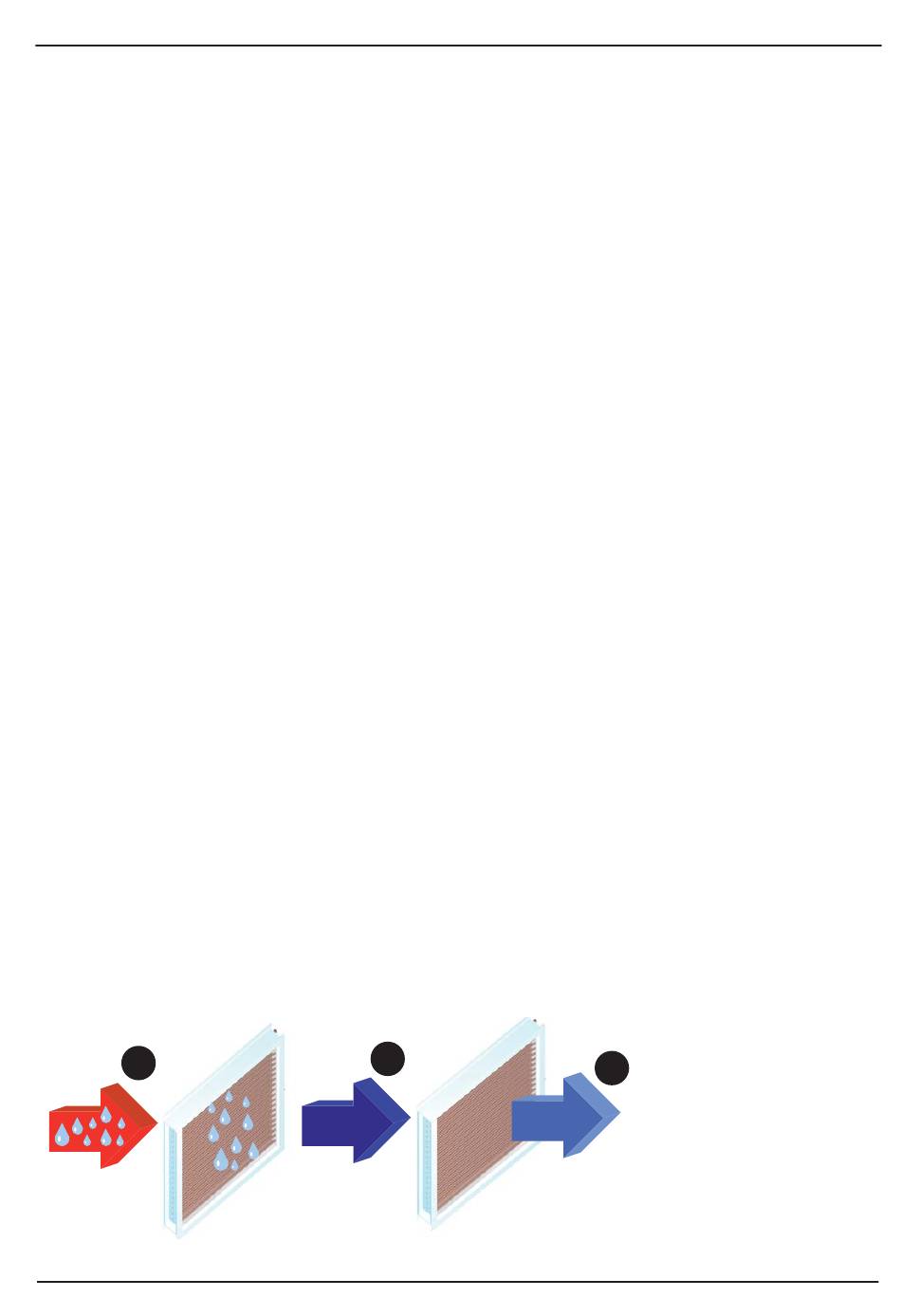

Schéma indicatif du fonctionnement de la batte-
rie de post chauffage
1
Manuel de sélection et installation
soumise au vernissage aux poudres epoxy qui ne
permettent pas une résistance à la corrosion en
brouillards salins supérieure à 500 heures.
Il est utilisé et installé pour:
- stocker le liquide frigorifi que en fonction de la
charge thermique présente dans l'évaporateur;
- sous-refroidir le liquide frigorifi que avant l'expansion;
- récupérer en l'occurence le réfrigérant, sans vi-
der l'installation.
FILTRE DÉHYDRATEUR À CARTOUCHE EXTRACTIBLE
Le circuit frigorifi que est équipé de fi ltration au
moyen d'un fi ltre déshydrateur à cartouche ex-
tractible; la fonction de ce fi ltre est de déhumidi-
fi er et déacidifi er le liquide réfrigérant et dans cer-
tains cas même d'éliminer des particules solides
présents dans le circuit.
La capacité du fi ltre doit être celle d'éliminer les
acides qui peuvent se former dans le liquide à
n'importe quelle température; l'élimination de
l'humidité évite la formation d'acide chlorhy-
drique ou fl uoridique et de glace dans les vannes,
l'alumine activée neutralise les acides alors que le
tamis moléculaire a le rôle d'absorber l'humidité.
L'élimination de l'humidité dans les installations
frigorifi ques à compresseur est fondamentale
pour la durée de l'installation elle-même; en cas
d'intervention importantes au circuit frigorifi que
nous conseillons de remplacer la cartouche du
fi ltre après avoir isolé ce dernier par les robinets
placés en amont et en aval.
VANNE D'INVERSION DE CYCLE
La vanne d'inversion du cycle frigorifi que est un
dispositif au moyen duquel l'évaporateur et le
condensateur inversent leur fonction; la pompe à
chaleur commence à fonctionner comme réfrigé-
rateur et vice-versa.
2
20
1 Air en entrée sur
l'échangeur interne (éva-
porateur) riche en humi-
dité;
3
2 Air refroidi et déshumi-
difiée;
3 Air traité par l'échan-
geur de post chauffage
et disponible aux condi-
tions idéales
