10 Interface sérielle RS232
La balance peut être utilisée avec une imprimante raccordée à l'interface RS-232. Les résultats finaux
peuvent être imprimés en langue anglaise ou allemande. La sélection de langue est décrite au chapi-
tre 10.2.
Type de transmission de données
Pour assurer la transmission de données de la balance au périphérique au moyen d'une interface
sérielle RS232, les taux de bauds et la parité de la balance doivent concorder avec ceux du périphéri-
que.
Les paramètres de l'interface de la balance sont:
4800 bauds
8 bits de données
pas de parité
1 bit d'arrêt
pas de colloque

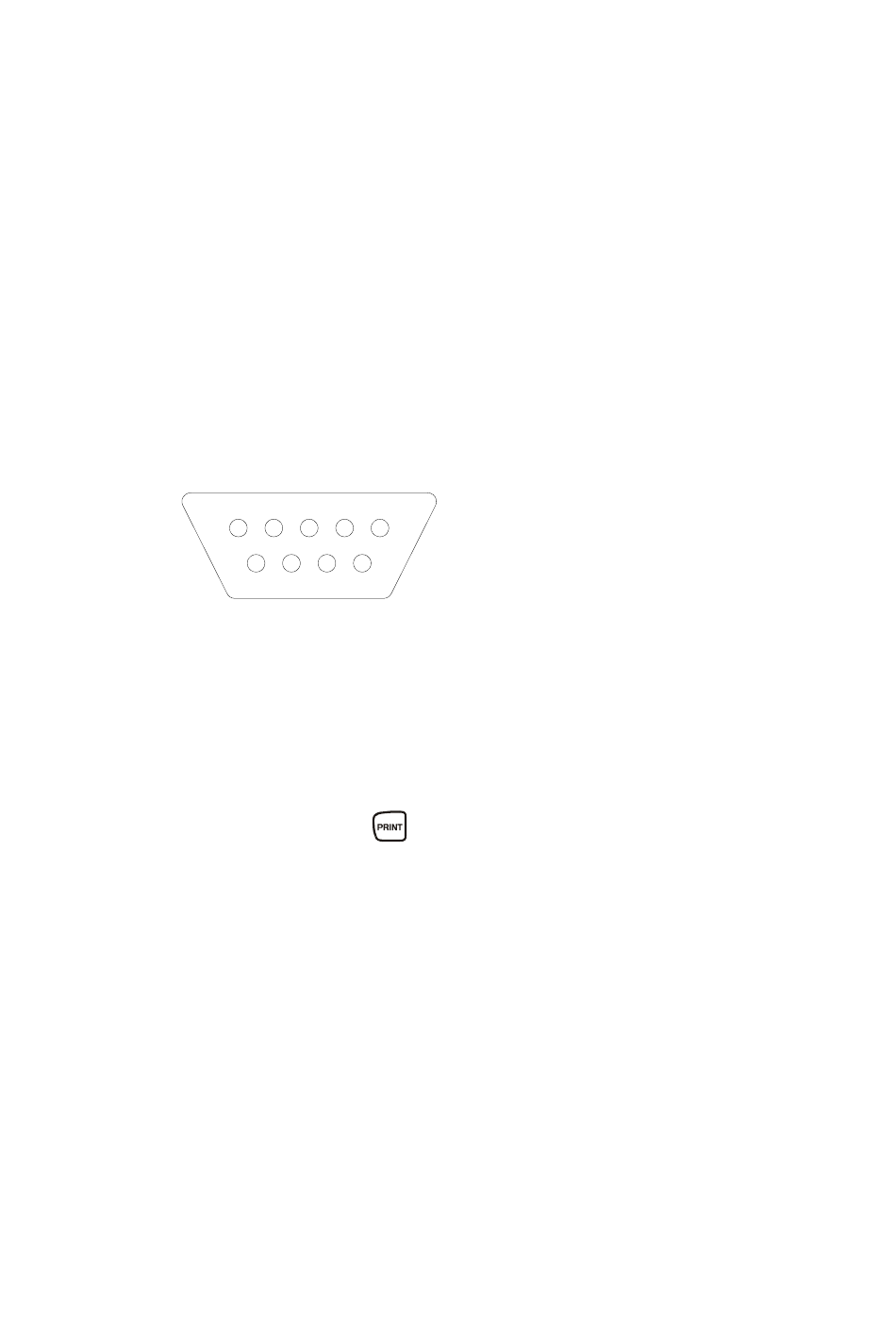

Affectation des broches de la douille de sortie de la balance (vue de face)
10.1 Format de sortie imprimée
En format de pesée, le format de sortie imprimée est également en „g".
En format de séchage, la valeur affichée à l'écran de visualisation est communiquée en „%" au moyen
de l'interface, la sortie imprimée se fait également en „%".
A)
Format de sortie en mode de pesée
Pendant un processus de pesée, il est possible de communiquer une valeur au moyen de l'interface
RS-232, et ce en appuyant sur la touche
Le format de ce signal est:
+xxx.xxx g<CR><LF>
B)
Format de sortie en mode de test
Pendant le processus de test, les résultats sont transmis selon le réglage d'intervalles de temps (cha-
pitre 8.5 Intervalle de temps de l'interrogation de données „Strob") au moyen de l'interface RS-232.
Le format de ce signal est:
xxx.xx
%<CR><LF>
24
5
1
9
6
xxx.xxx Le poids actuel s'affiche.
xxx.xx
Le résultat actuel s'affiche.
Pin 3:
Pin 5:
.
recevoir données
base de signal
pas de colloque
MLB-BA-f-0411
