5
CHANGING TABLE ASSEMBLY - FRONT PANEL ASSEMBLY
ASSEMBLAGE DE LA TABLE À LANGER - ASSEMBLAGE DU PANNEAU AVANT
MONTAJE DEL CAMBIADOR - MONTAJE DEL PANEL FRONTAL

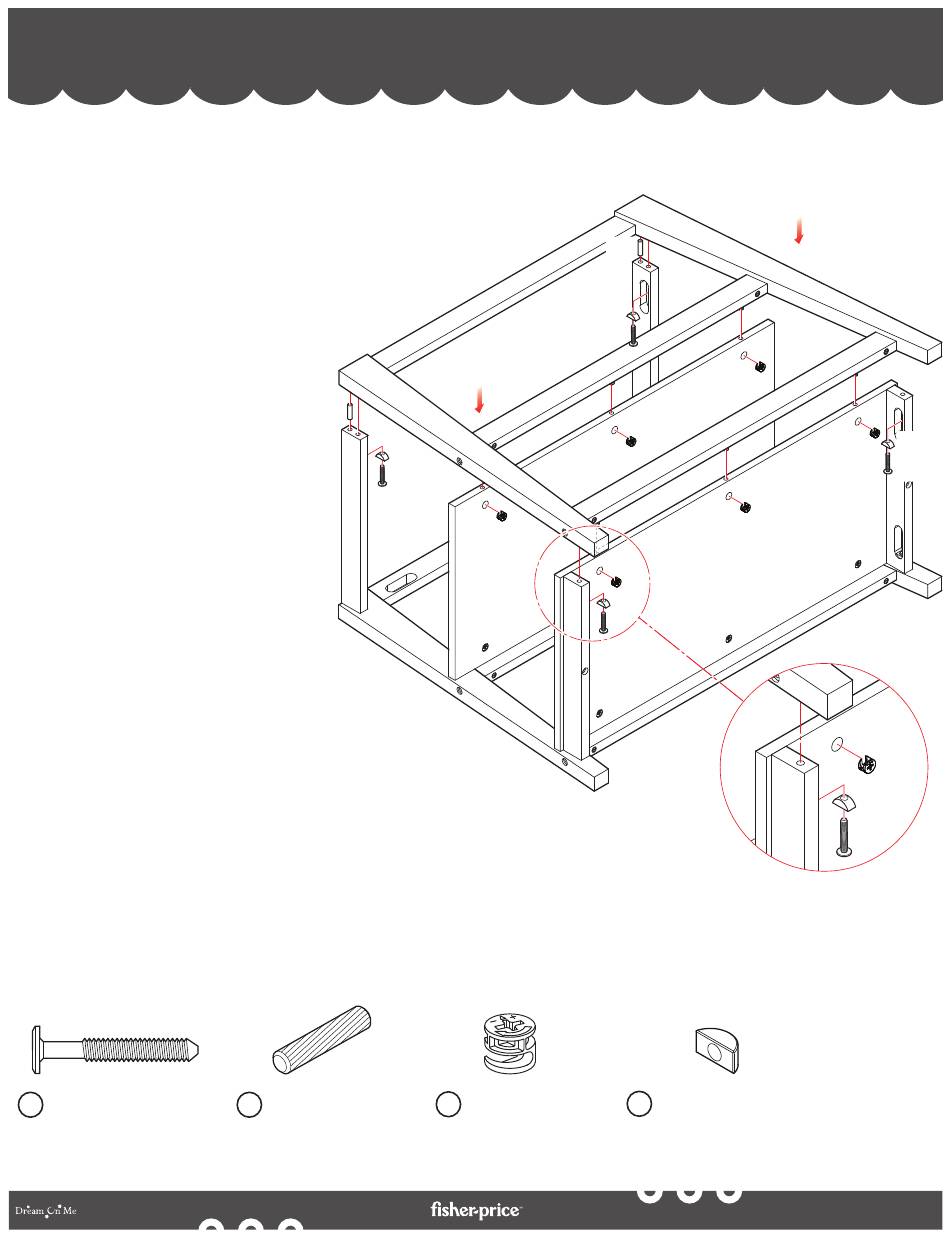

5a. Align the assembled front panel to the half-assembled
changing table as shown in the illustration.
5b. Position and insert the Cam Locks (F) in the insertions
provided on the shelves. Tighten them using a Philips
Screwdriver (NOT INCLUDED).
5c. Position the Crescent Washers (O) in the slots
provided in the rails and the Wooden Dowels (E)
between the rails and posts.
5d. Position and insert the Bolts (D) through the
crescent washers. Tighten the bolts using
the Allen Key (P) to assemble the rails
securely.
5a. Aligner le panneau avant assemblé sur
la table à langer à moitié assemblée,
comme indiqué sur l'illustration.
5b. Positionnez et insérez les verrous à
came (F) dans les insertions prévues
sur les étagères. Serrez-les à l'aide
d'un tournevis Philips (NON INCLU).
5c. Positionnez les rondelles en forme de
croissant (O) dans les fentes prévues
dans les rails et les chevilles en bois (E)
entre les rails et les poteaux.
5d. Positionnez et insérez les boulons (D)
dans les rondelles en forme de
croissant. Serrez les boulons à l'aide
de la clé Allen (P) pour assembler les
rails en toute sécurité.
5a. Alinee el panel frontal montado con el cambiador semimontado
como se muestra en la ilustración.
5b. Coloque e inserte los cierres de leva (F) en las inserciones
previstas en los estantes. Apriételos con un destornillador Philips
(NO INCLUIDO).
5c. Coloque las arandelas de media luna (O) en las ranuras previstas
en los raíles y los tacos de madera (E) entre los raíles y los postes.
5d. Coloque e inserte los pernos (D) a través de las arandelas de
media luna. Apriete los pernos con la llave Allen (P) para
ensamblar los travesaños de forma segura.
D
Bolt M6 X 45 MM (x4)
Boulon M6 X 45 MM (x4)
Perno M6 X 45 MM (x4)
By
(E)
(O)
(D)
E
Wooden Dowel (x2)
Cheville en bois (x2)
Clavija de madera (x2)
(E)
(O)
(D)
(F)
(F)
F
Cam Lock (x6)
Verrou à came (x6)
Cierre de leva (x6)
(F)
(F)
O
Crescent Washer (x4)
Rondelle à croissant (x4)
Arandela Crescent (x4)
(O)
(F)
(D)
(F)
(O)
(D)
23
