Graco ProMix 2KS Instructions D'installation page 17

Alimentation de produit
MA
AT
APV
Légende :
MA Débitmètre du composant A
DVA Vanne de dosage du composant A
RVA Vanne d'échantillonnage du composant A
SVA Vanne d'arrêt du composant A
MB Débitmètre du composant B
DVB Vanne de dosage du composant B
RVB Vanne d'échantillonnage du composant B

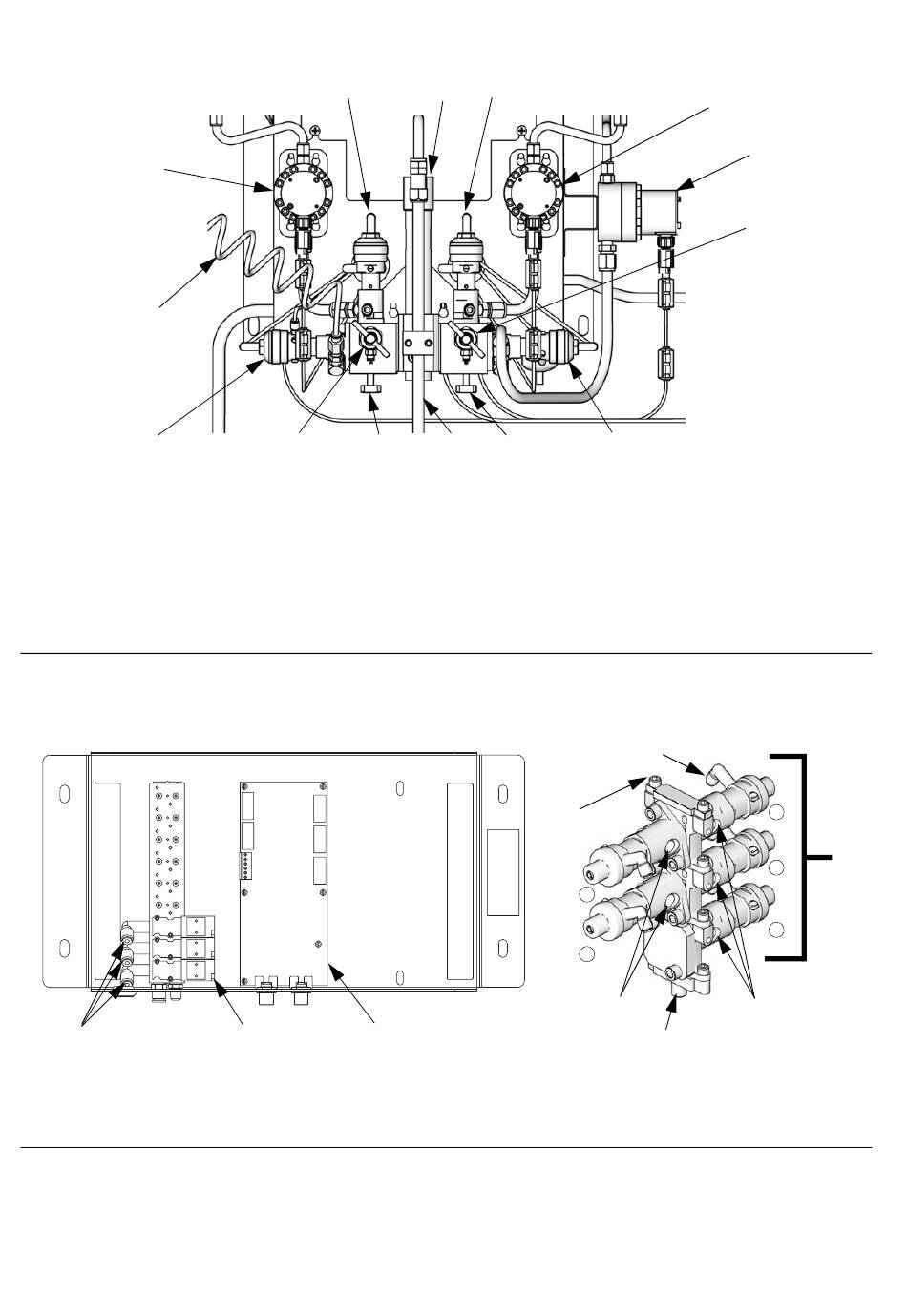

F . 6. Poste de produit mural, dosage séquentiel
IG
Raccorder ici les conduites
d'air sur les vannes
Carte de changement de couleur et électrovannes
F . 7. Raccords d'air et de produit des vannes de changement de couleur
IG
313965G
DVA
RVA SVA
Électrovannes Carte de changement
de couleur
FI DVB
SM SVB
SVB Vanne d'arrêt du composant B
MS Débitmètre de solvant (accessoire)
SPV Vanne de purge de solvant
APV Vanne de purge d'air
SM Mélangeur statique
FI Intégrateur de produit
AT Tuyau d'alimentation d'air de la vanne de purge d'air
Raccorder ici la conduite
d'air de la vanne de solvant
Q
4
2
TI12824a
Entrées
de produit
Bloc de vannes de
changement de couleur
MB
MS
RVB
SPV
5
3
1
TI11668a
Entrées
de produit
Sortie
de produit
TI12556b
S
17
