VUELVA A INSTALAR EL DUCTO
CORTADO EN LA SECADORA

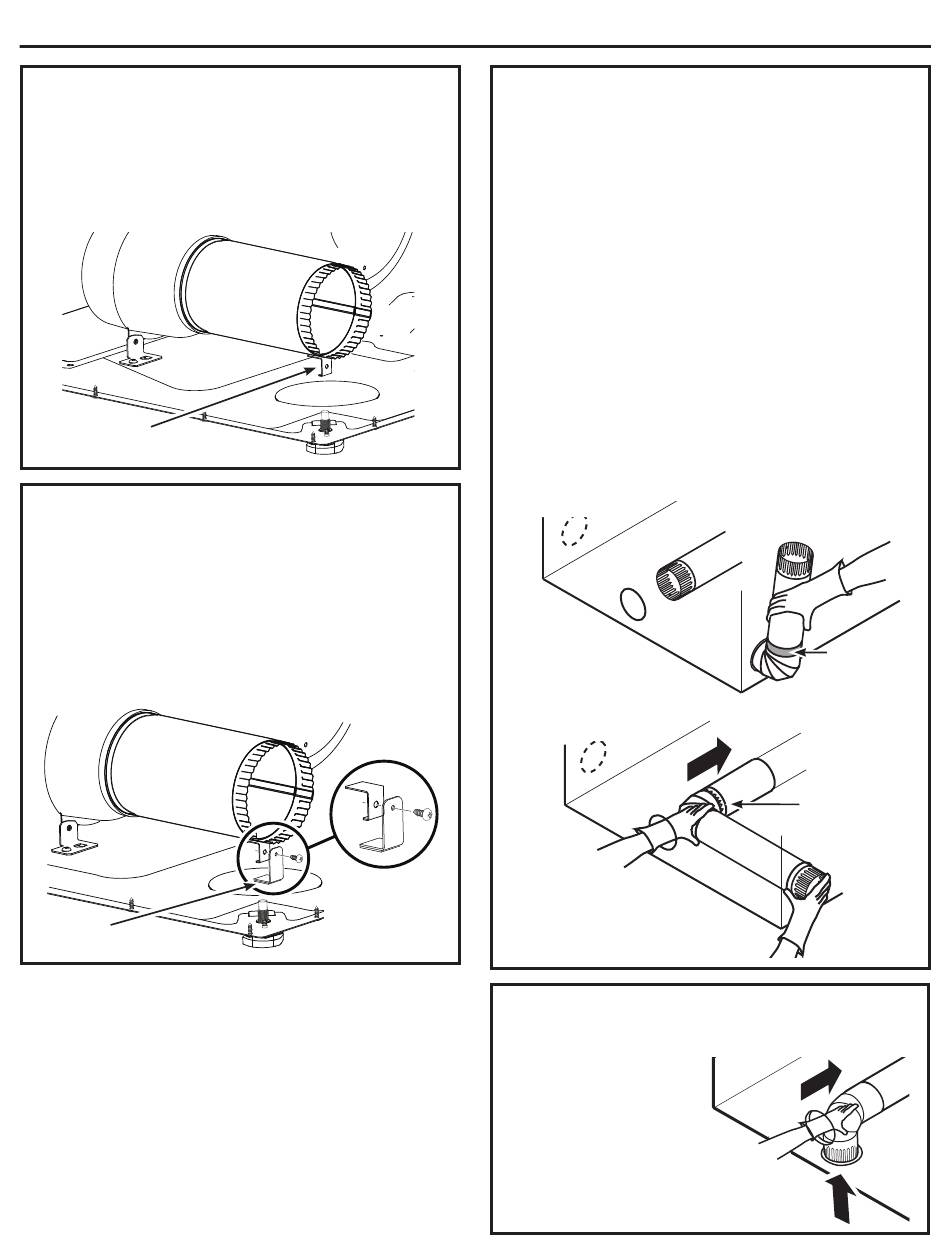

• Vuelva a conectar la parte cortada (A) del ducto de
la secadora a la carcasa del ventilador. Asegúrese
de que la lengüeta del ducto apunte hacia la base
de la secadora
Lengüeta
hacia abajo
ASEGURE EL DUCTO A LA BASE
DE LA SECADORA
• Instale el soporte con respaldo adhesivo del kit
quitando la tira de papel, alineándolo directamente
frente a la lengüeta del ducto y presionándolo
firmemente sobre la base de la secadora. Fije el
soporte a la lengüeta del ducto pasando el tornillo
que retiró anteriormente por el soporte y dentro de
la lengüeta.
Adhiera
a la base
Instrucciones de instalación
Fije el soporte a
la lengüeta con
tornillo
OPCIÓN DE VENTILACIÓN
LATERAL
• Ventilación derecha: Ensamble previamente el
codo ajustable de 4" al conducto de 9-1/2" de largo
del kit. Envuelva la cinta de papel aluminio de la
lista de UL alrededor de la junta.
• Ventilación izquierda: Ensamble previamente
el codo ajustable de 4" al conducto de 15-1/2" de
largo del kit. Envuelva la cinta de papel aluminio
de la lista de UL alrededor de la junta. NOTA:
Asegúrese de que el ducto pase por encima del
arnés de cableado eléctrico que va desde el motor
a la parte trasera de la secadora en el área de
ventilación izquierda.
• Inserte el conjunto del ducto: primero el codo, por la
abertura lateral elegida y conecte el codo ajustable
al ducto interno de la secadora (parte "A").
El ducto se puede conectar a través del área troquelada
derecha o izquierda como se eligió anteriormente
Derecha
Derecha
OPCIÓN DE VENTILACIÓN EN LA
PARTE INFERIOR
• Ventilación inferior:
Conecte el codo
ajustable de 4"
directamente al ducto
interno de la secadora
(parte "A").
3
Cinta de
papel
aluminio de
Izquierda
la lista de
UL
Conectar
Izquierda
