ECG, arythmie et segment ST

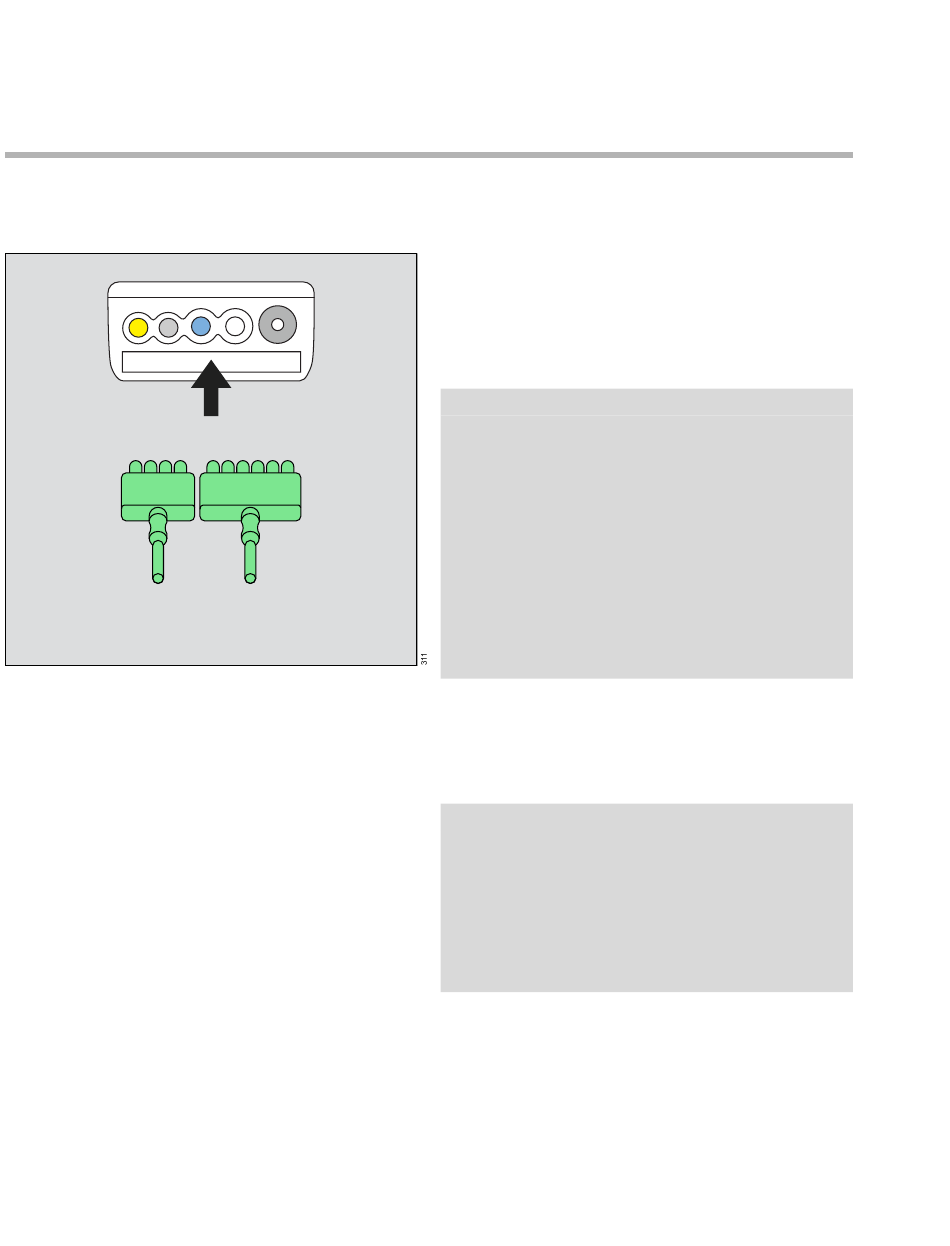

Connexion des jeux de dérivations pour le monitorage ECG
12 dérivations
Les jeux de dérivations ECG se connectent
directement au M540.
C
A Port d'ECG du M540
B Jeu de dérivations de 6 fils
C Jeu de dérivations de 4 fils
160
A
B
Notice d'utilisation – Infinity
Pour connecter les jeux de dérivations ECG
1 Insérer le jeu de dérivations de 6 fils (B) et le jeu
de dérivations de 4 fils (C) dans port ECG (A),
sur le côté du M540.
Orienter les jeux de dérivations (B et C) avec
les broches exposées vers l'avant et les
enfoncer fermement dans le canal.
REMARQUE
Un jeu de dérivations d'ECG peut rester dans le
port ECG du M540 sans être réellement
connecté. S'assurer que tous les jeux de
dérivations ECG sont fermement enfoncés dans
le port ECG du M540.
La plupart des MonoLead comportent un numéro
sur le jeu de dérivations indiquant le nombre
d'électrodes à connecter. Lors de la connexion
d'une MonoLead, s'assurer que le numéro se
trouve dans le même sens que l'affichage
du M540.
2 Connecter le jeu de câbles au patient. Pour
obtenir des informations sur l'application des
électrodes sur le patient, se référer aux
illustrations à partir de la page 165.
REMARQUE
En cas d'utilisation d'un jeu de dérivations ECG
de 12 fils qui sont enroulés, il est recommandé
d'enrouler le jeu de dérivations de 6 fils dans le
même sens que le jeu de dérivations de 4 fils afin
d'éviter un artefact. Par exemple, enrouler les
deux jeux de dérivations soit vers le patient soit
dans le sens inverse.
