8. effectuer des mesures
8.1 Mesure de l'inductance

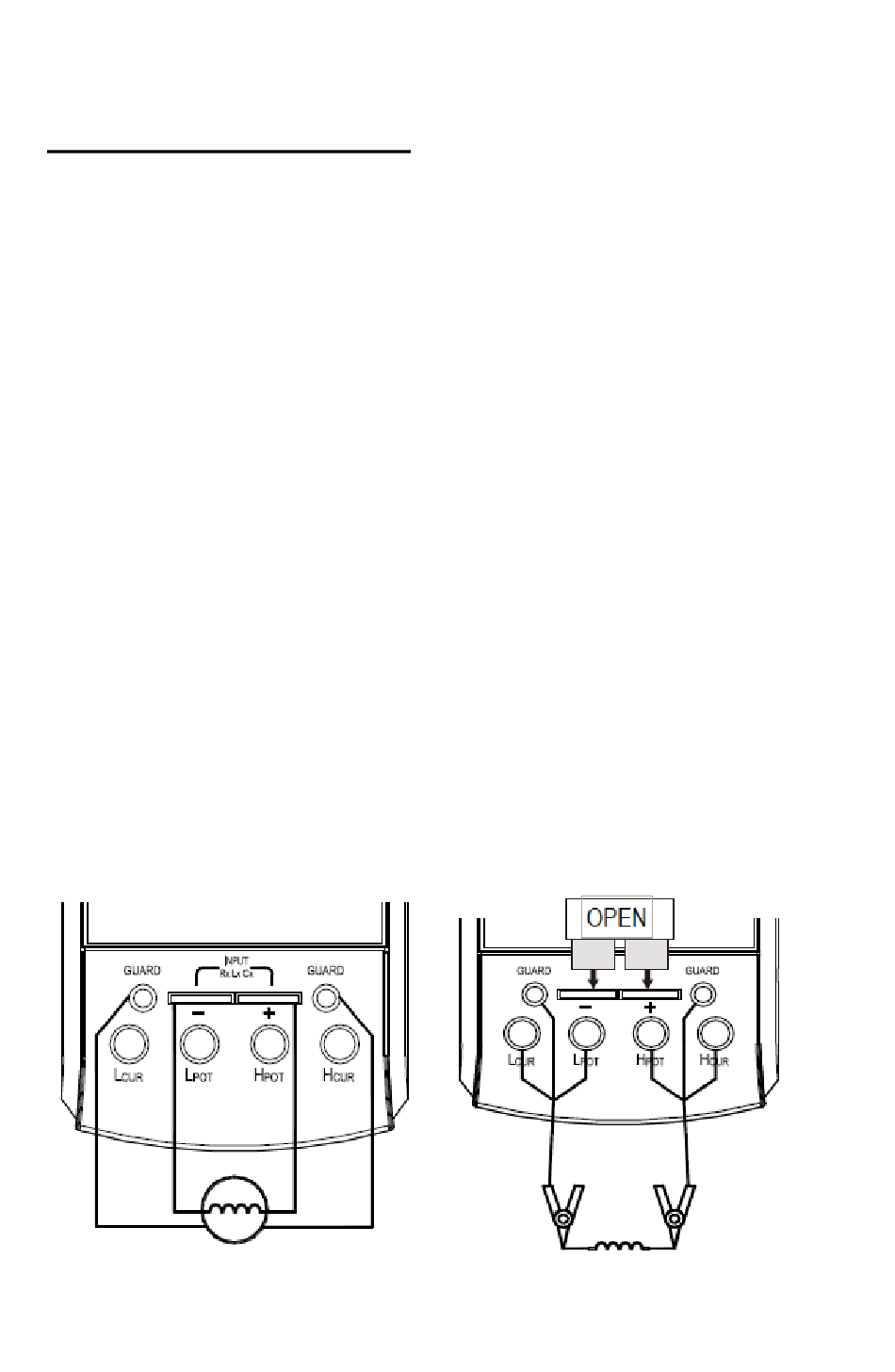

Les mesures d'inductance peuvent être effectuées via les prises
pour un test direct ou avec des bornes Kelvin.
1. Connectez l'objet à tester aux prises de test ou aux bornes
Kelvin.
2.
Insérez la borne ouverte dans les prises de mesure directe.
3. En mode de test Auto-LCR standard, la valeur de
l'inductance apparaît sur l'affichage principal et le facteur de
qualité Q sur l'affichage secondaire.
4. En mode Auto LCR, les boutons D/Q/ESR, SER/PAL,
REL% et SORTING ne sont pas disponibles.
5. Appuyez sur le bouton FUNC pour sélectionner le mode
Auto-L.
6. Vous pouvez maintenant modifier l'affichage secondaire en
appuyant sur le bouton D/Q/ESR pour afficher les valeurs
suivantes : Résistance équivalente ESR/Rp, Angle de
θ
phase
, Facteur de dissipation D.
7. Appuyez sur le bouton FREQ pour sélectionner la fréquence
de test comme suit : 100/120Hz/1/10/100kHz.
8. Appuyez sur SER/PAL pour passer en mode série ou
parallèle.
28
